Model L 100 series II


In de opvolgende modellenlijn van de L 100 serie was de nul in de type aanduiding achterwege gebleven.
De upgrade bestond in andere meubel uitvoeringen en er werd een Brilliance schakelaar toegevoegd.

Voor de L 100 P en L 100 PN(S) zie onder portables.




Model L-111
tonewheel
Identiek aan L-100 in Mahogany,
maar nu met Brilliance schakelaar.
Noten uitvoering aangeduid als
L-112

Juli 1964-Nov 1967

https://www.youtube.com/watch?v=w0RUMl96gcI

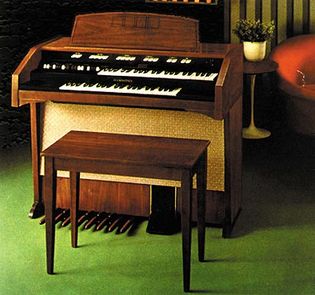

Model L- 122
tonewheel
Identiek aan de L-100, maar dan in het z.g. Contempary noten en nu met brilliance schakelaar
De Benjamin van de toonwielserie.
Aug 1964-April 1969

https://www.youtube.com/watch?v=Bdkov4O7umk&feature=related

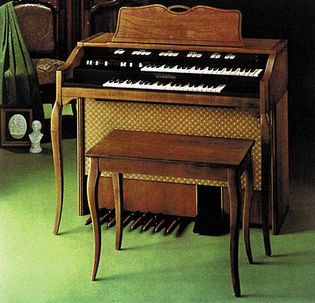

Model L-133
tonewheel

Gelijk aan L-122
maar dan in
Chippendale-style in kersenhout

juli 1964-Maart 1968










Model
L-143
tonewheel
Model "EAGLE"
Identiek aan L-122
maar dan in French Provincial Noten,
en "Eagle- optie"

Aug 1964-Maart 1968



https://www.youtube.com/watch?v=gMC6dvW2eVc&feature=related






************************************************************************

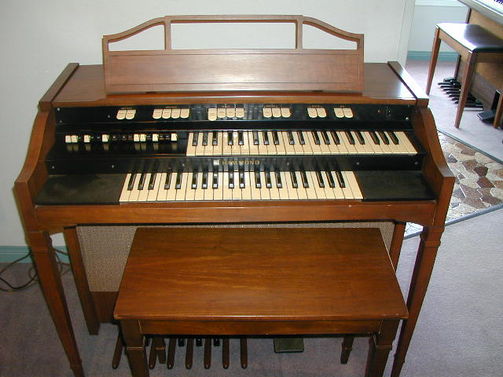

Hierboven een L 111
****************************************************************

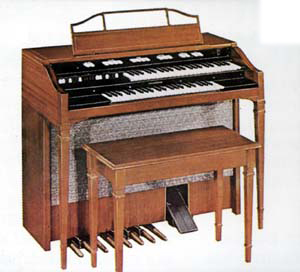

L-111 FOLDER FOTO
************************************************************************

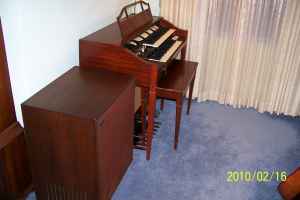

L 111-1 met Leslie 110
************************************************************************

Voor zo'n $ 300,- meerprijs kreeg je rechtsonder een bakstuk met drumgeluiden,
die koppelbaar waren aan onderklavier of pedaal.
Deze drumeffecten bestonden uit:
Bongo, Claves, Tom-Tom, Brush, Cymbal en Block.
(Het orgel kreeg dan code "1" achter het type nummer, bijv L 122-1)

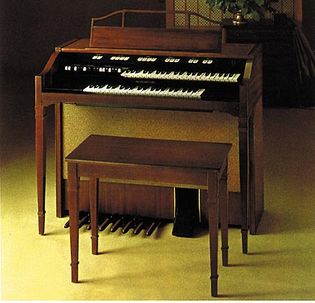

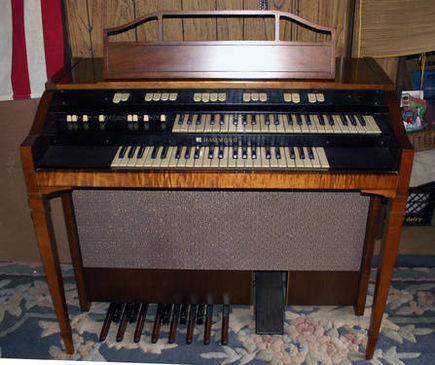

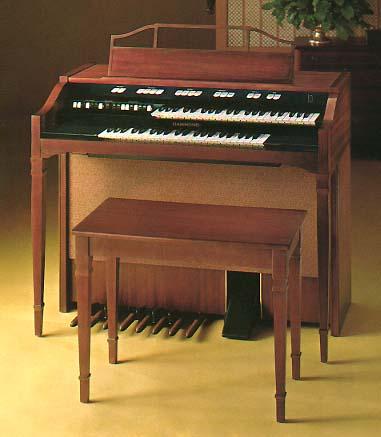

L-112 FOLDER-FOTO
**********************************************************

L-112 MAHONIE met schuiflade Rhythm II.
Het ritme kon het beste rechts onder worden gemonteerd want anders zat het in de weg bij pedaalspel. Overigens wordt op de foto de niet originele bank getoond.


******************************************************************


L 112 NOTEN
************************************************************************

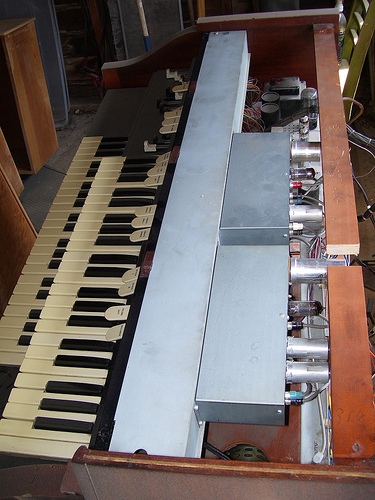

L 112 BOVENZIJDE open, met een om onduidelijke redenen
doorgezaagde achterste steunbalk




************************************************************************

L 122 (Antwerpen productie)






************************************************************************

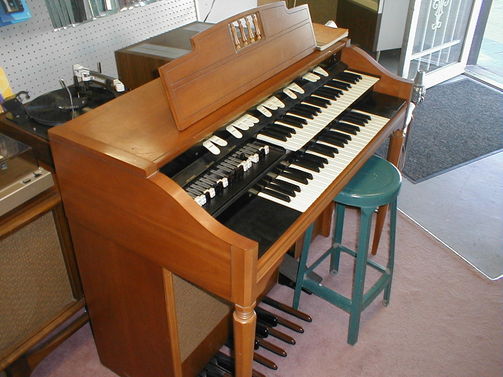

L 143 MET DE SIERLIJKE 6-KANTIGE POOTJES
( lijkt als 2 druppels water op de M-143 EAGLE)
************************************************************************

Hierboven een L-122-A met Leslie schakelaars.
 Getoond met een bank van een L/M 162 versie.
De L-100-A serie werd geleverd van juni 1967 tot maart 1969.
Had naast pedaal sustain de volgende extra percussions:
Chimes, Guitar, Marimba, Xylophone en Banjo voor upper only.

Bovendien was er Reiteration (repeat) in 3 snelheden
De meerprijs was destijds $ 175.-
De zwarte plaat links onder het klavier is van onduidelijke herkomst
en duidt op hobbyisme.

************************************************************************

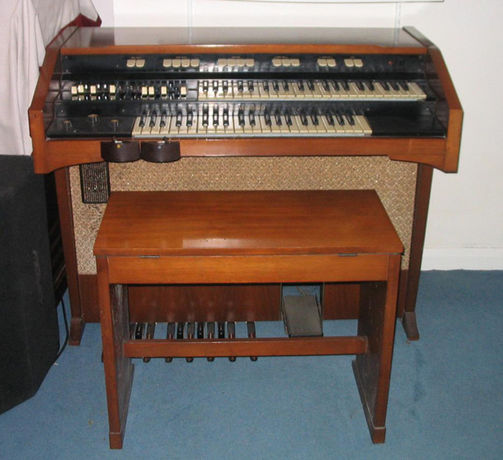

L-122-A (percussion bakstuk links onder)
**********************************************************

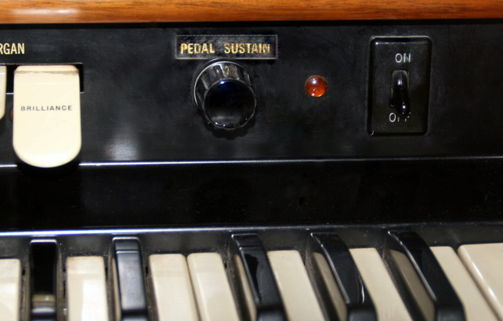

Pedaal sustain werd door de fabriek in Antwerpen ingebouwd zoals hier onder getoond.
Dergelijke modellen kregen de S achter de typenaam, in dit geval zou dat zijn:  L 122-S

----------------------------------------------------------------------------------------------------------------

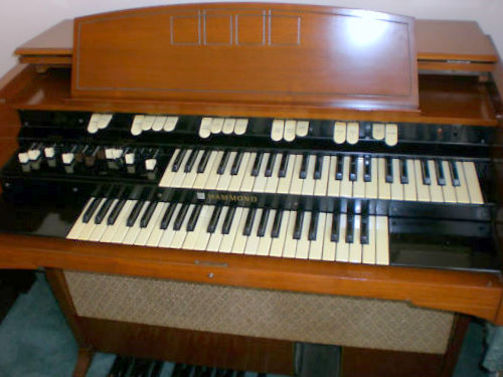

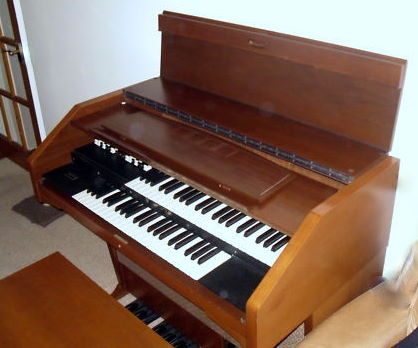

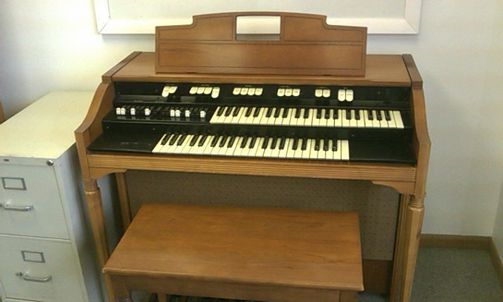

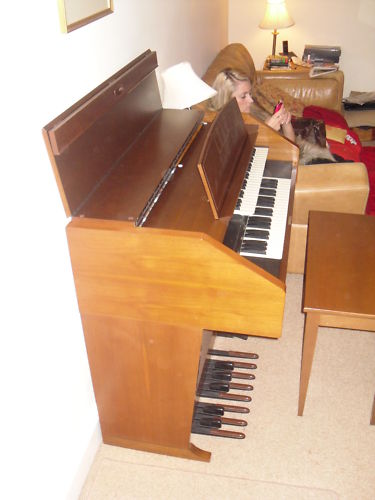

Hieronder een uniek exemplaar van de L-100 F

Dit model had een afsluitdeksel, maar door de speciale constructie van de lessenaar op een onderplaat, kon deze óver de registerwippers heen richting de speler getrokken worden op een wijze zoals bij kerkorgels niet ongebruikelijk is.
Zodoende kon de bladmuziek dichterbij gehaald worden.
Naar mijn mening zou dit dus een L 162 moeten zijn uit de Duitse of Deense productie.









Detail: de dame in deze foto is niet noodzakerlijkerwijs organiste, maar dit is een model (het orgel dus) dat waarschijnlijk in Denemarken of Duitsland is gebouwd, want het pootje van de L 122 wijkt af van de hier bij ons bekende sokkel.
Bij de L 122 is deze bol, maar bij dit exemplaar is de sokkel vooraan hol.
*************************************************************************

L-111 Traditional Red Mahogany Jul 1964 $ 1175.-
L-112 Traditional Light Walnut Oct 1964 $ 1175.-
L-122 Contemporary Light Walnut Aug 1964 $ 1175.-
L-133 French Provincial Fruit Cherry Jul 1964 $ 1220,-
L-143 Early American Medium Cherry Aug 1964 $ 1220,-

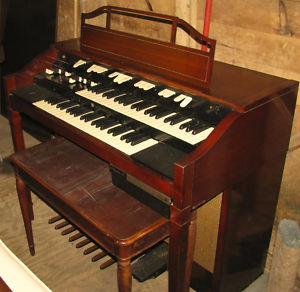

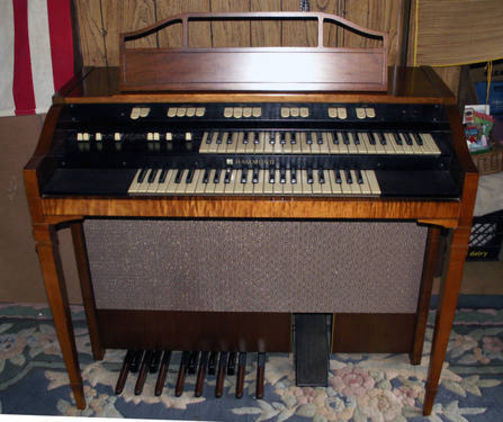

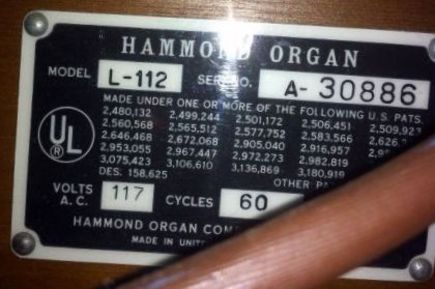

                                                MODEL L-112
*********************************************************************



De bovenste twee foto's tonen MODEL L-212-II (INGEBOUWD RHYTHM II)

Hier de specs van de ingebouwde Rhythm II :

Rhythm II unit provides 15 programmed rhythm patterns.
Controls include: silent sound switch, on-off switch, add bass drum switch,
rotary tempo control, rotary volume control.
Blinking light indicates first beat of every measure.
RHYTHM PATTERNS: Waltz, slow rock, rock 'n roll,_march, fox trot, ballad,
swing, jazz, samba, bossa nova, cha-cha, mambo, rhumba, beguine, tango

De serie bestond uit de L 212, L 222 en L 295 en is zeldzaam.
Er bestaat enige verwarring over de model indicatie want in Europe althans,
was een L 222 een L 200 (naar analogie van o.a. de T 200 serie ,
uitgevoerd met ingebouwde Leslie.
Dus de L 222 is er kennelijk in twee versies:
1. De europese versie met ingebouwde Leslie
2. De USA versie met ingebouwd Rhythm II zónder ingebouwde Leslie
*************************************************************************

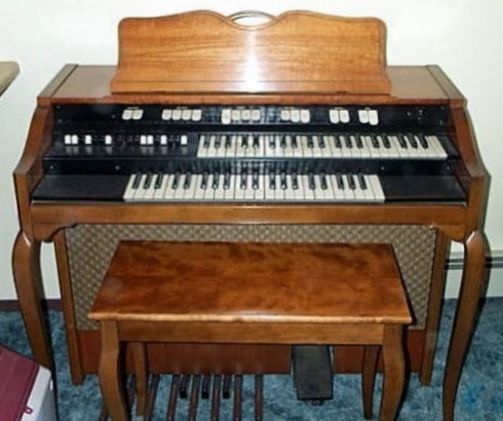

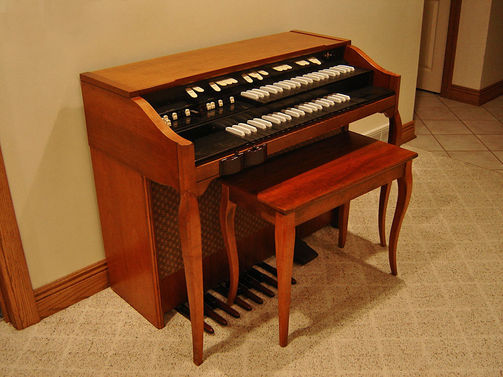

L-133
Zie de kleur van de toetsen
*****************************************************************

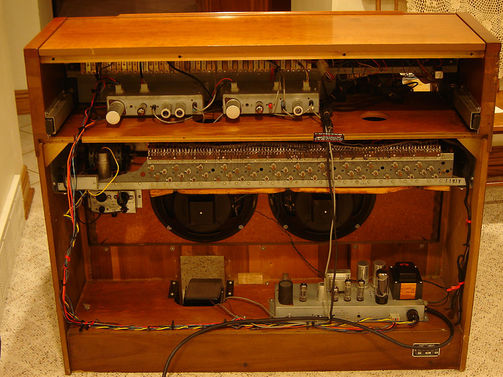

                                                L-133 Achterzijde open (zonder zwelhuis)





****************************************************************************

Model L 133 betrof een meubel in de zg. Queen Anne stijl. Het betreft hier een zeldzame L 133-A met een extra uitbreiding op het linker onder bakstuk.


------------------------------------------------------------------------

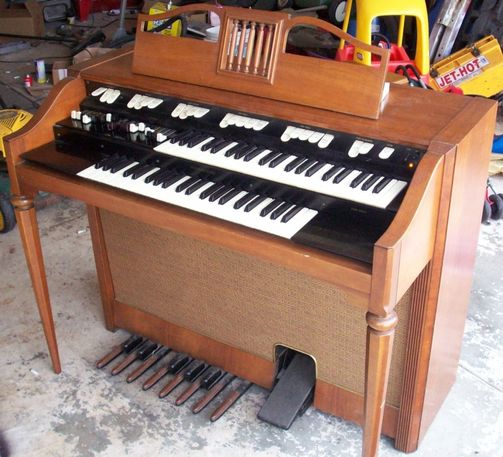

Model L 143

Op een gegeven moment kwam dit elegante en chique model op de markt als "EAGLE" versie. In het middengedeelte van de bij dit model reeds opengewerkte lessenaar kon een plaquette met de "Eagle" (zee-arend) geplaatst worden zoals hieronder getoond!
Onbekend is wat de diepere achtergronden hiervan was, doch wellicht vertegenwoordigde de mooie Zeearend wat nationale gevoelens want zoals bekend is de arend het trotse symbool van de Verenigde Staten van Amerika.

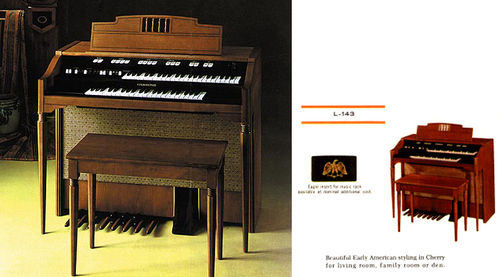

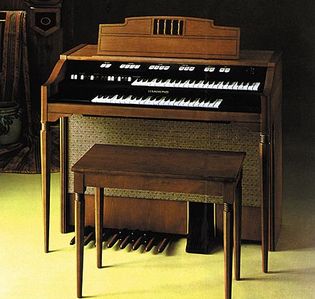

     De L-143 Folder
****************************************************************



Hier met verwijderde spijltjes:







L-143 EAGLE decoratie voor de lessenaar
****************************************************************

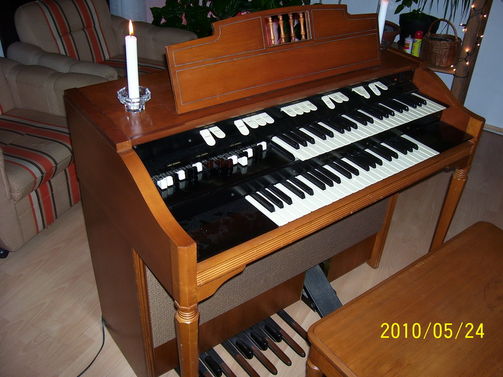

 Een L-143 in een romantische setting
***********************************************************

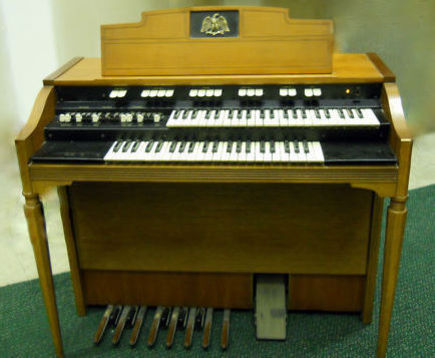

De unieke L 143 voorzien van zijn EAGLE




************************************************************************

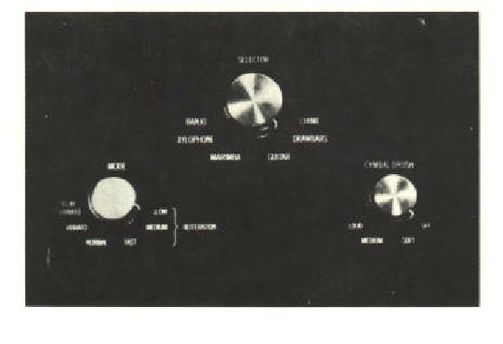

In Juni 1967 (tot maart 1969) kwam Hammond met een extra optie voor de L-serie.
Op het linker onderbakstuk bevonden zich een drietal ronde draai-schakelaars voor Ritme en Percussion effecten.
Als type aanduiding kwam er dan een "A" achter het type nummer, bijvoorbeeld L 122-A. De meerprijs voor deze upgrade kit was $ 175,-
Er werden de volgende percussie-stemmen toegevoegd voor het bovenklavier:
Chime, Guitar, Marimba, Xylophone en Banjo.
Verder verkreeg men Vibrato Delay en Reiteration (repeat) op deze stemmen in 3 variaties.
Er werd een Cymbal op het pedaal en een Brush effect op het ondermanuaal voorzien.
Nu wordt over deze effecten wel stiekem geglimlacht, maar voor die tijd was het héél wat.

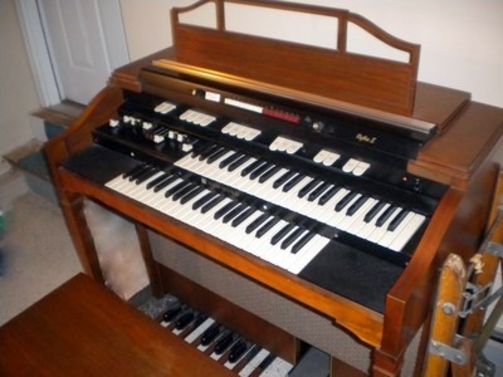

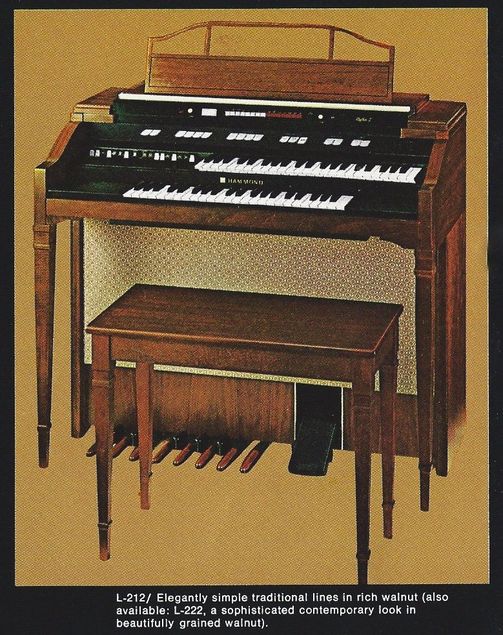

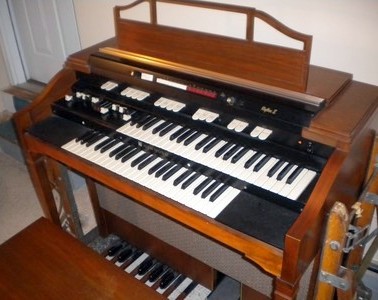

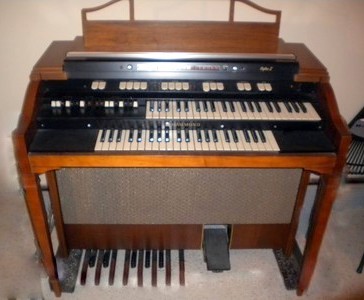

Hieronder de zeer zeldzame L-212 , met ingeb. ritme:

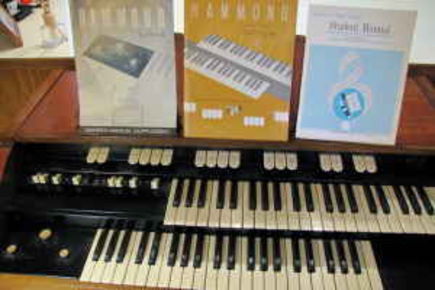

L-122-A UITVOERING MET SCHAKELAARS LINKSONDER
************************************************************************

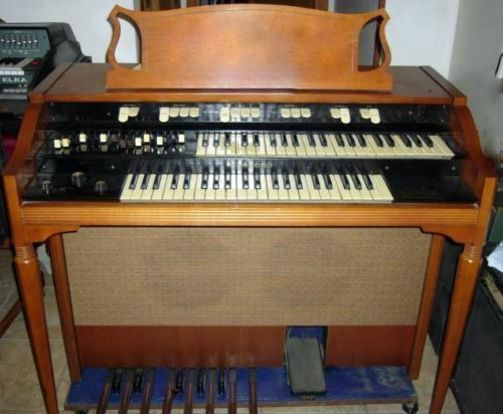

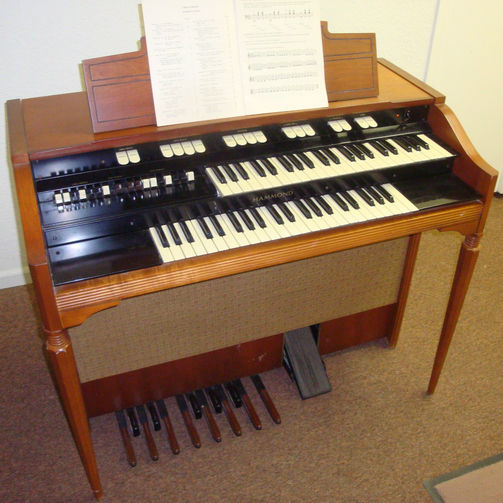

De L 143

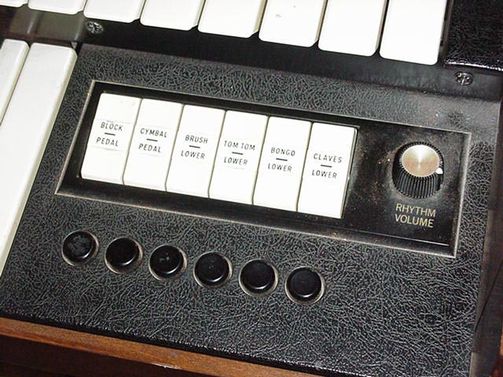

In April 1969 werd nog een andere toevoeging gerealiseerd en wel op het rechteronder bakstuk. Het bestond uit een aantal ronde drukknoppen en een zelfde aantal schakelaars,
die zorg droegen voor drum (percussion) geluiden als bongo's, claves etc. voor pedaal en voor de klavieren.
Het bestond uit Cymbal en Block geluiden voor het pedaal en Brush, Tom-Tom, Bongo en Claves op het ondermanuaal. Het Volume was onafhankelijk instelbaar.
Met de 6 knoppen kon men quasi "real time" drummen, dan wel drum effecten aan het spel toevoegen. De typenummers kregen er dan een "-1" achter, bijv L 122-1.

L-111-1 Traditional Mahogany      Apr 1969 $1,305.-
L-112-1
 Traditional Walnut          Apr 1969 $ 1,305.-
L-122-1
Contemporary Walnut    Apr 1969 $ 1,305.-
L-133-1
 French Provincial Cherry Apr 1969 $ 1,350.-
L-143-1
 Early American Cherry    Apr1969  $ 1,350.-

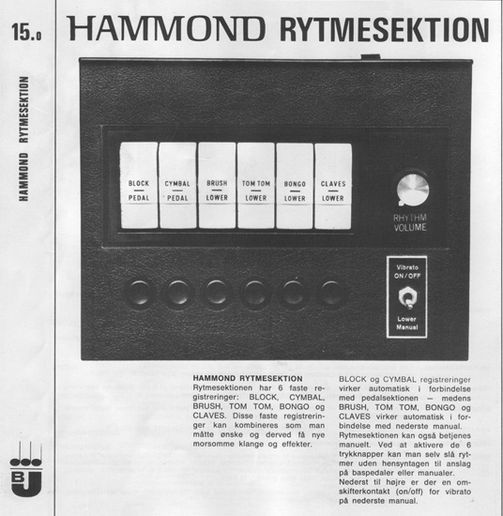

Hierboven een Deense dan wel Duitse versie met vibrato schakelaar on/off want deze modellen hadden niet zoals bij ons een gescheiden scanner vibrato via de register wippers. Om toch gescheiden vibrato mogelijk te maken werd deze extra (maar wel wat knullige) schakelaar in DK en Dld voorzien. Dankzij deze schakelaar weet je meteeen of het een DK of D versie is.

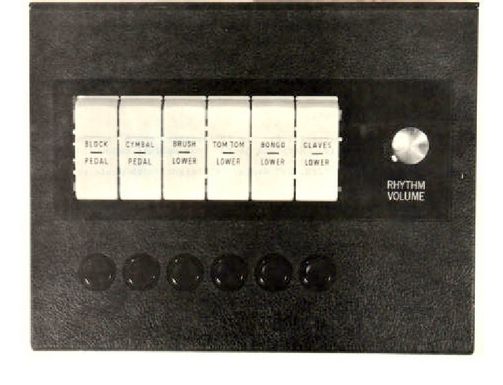

Op dit bakstuk geen Vibrato On/Off schakelaar

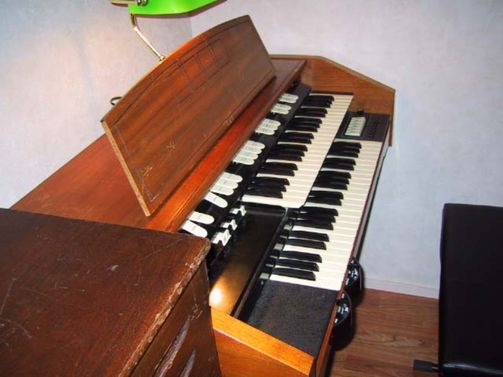

                                                 L-122-1

************************************************************************

De L 100-2  modellen
De orgels waren gelijk aan de 100-1 modellen, m.u.v. het Rhythm II, een schuiflade type ritme dat onder het klavier werd gemonteerd. In April 1969 werden er slechts 500 stuks van deze modellen  L-112-2's gebouwd. De prijs lag 200 dollar boven de L-100-1 prijs.
Als de dealer het later in the field moest installeren kwam de verkoopprijs op 250 dollar.

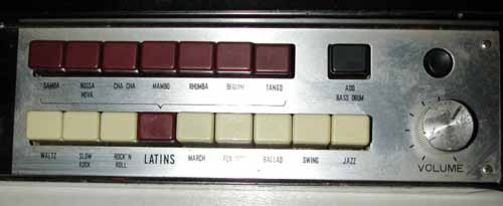

De Rhythm II unit had 15 automatische ritmes en had de volgende bedieningsknoppen:

Silent/sound switch
Aan/Uit switch
Add bass drum switch
Rotary tempo control
Rotary volume control.
Een lampje gaf de 1e tel van de maat aan.
De ritme patronen waren:
Waltz, Slow rock, Rock 'n roll, March, Foxtrot, Ballad, Swing en Jazz (Witte schakelaars) Samba, Bossa Nova, Cha-cha, Mambo, Rhumba, Beguine en Tango (Rode schakelaars)

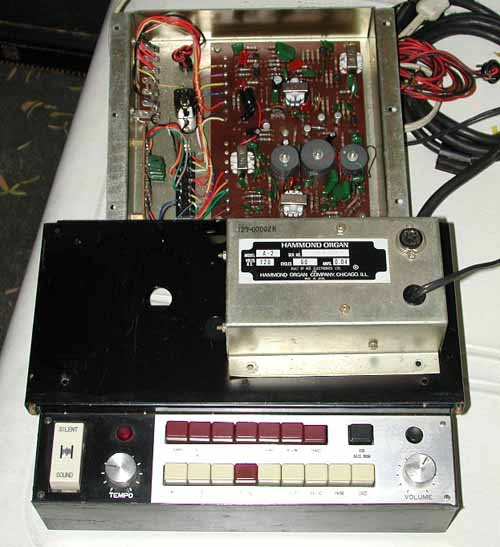

De complete inbouw kit van het Rhythm II schuiflade pakket hierboven.
***********************************************************************

                                  Dan nog wat méér uitzonderlijke L-modellen

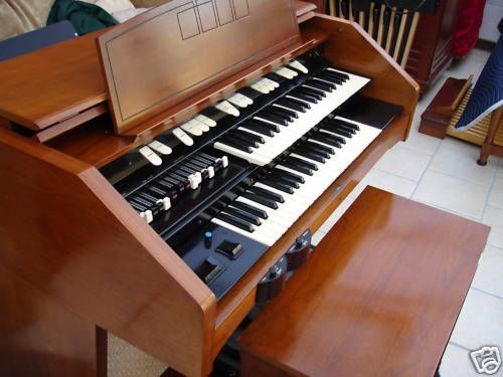

L-162 (institutional) met onbekende schakelaars
 op het linker onder bakstuk

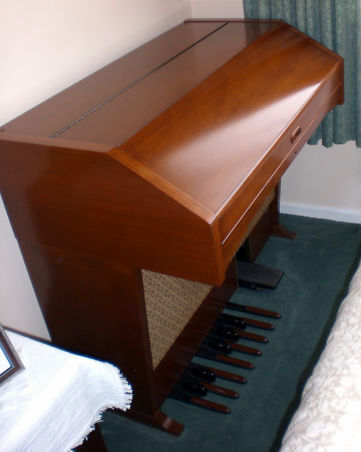

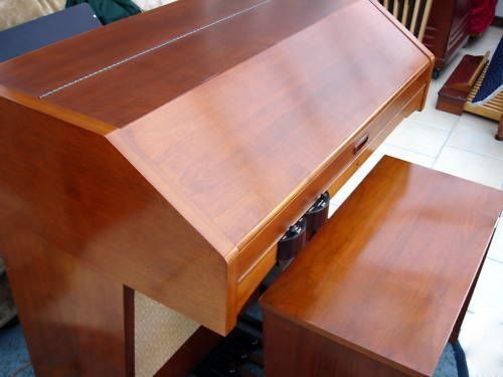

L-162 MET GESLOTEN DEKSEL

************************************************************************

De Europese L-200 serie was af fabriek voorzien van een ingebouwde Leslie

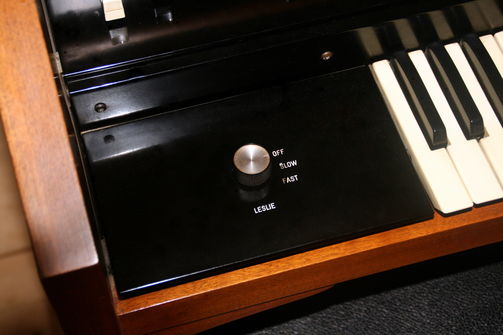

Hierboven de Europese  met Leslie schakelaar voor de ingebouwde Leslie

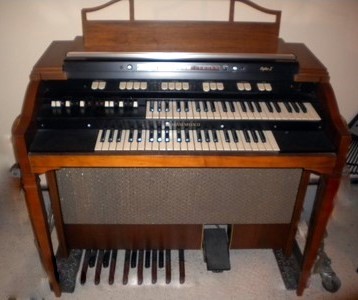

Hieronder nogmaals de zeldzame in de USA gebouwde L-212 met zijn ingebouwde ritme-unit, maar dan zonder ingebouwde Leslie:



***************************************************************************

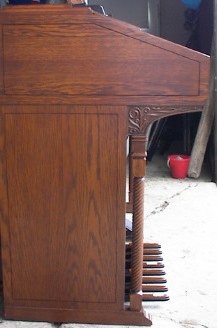

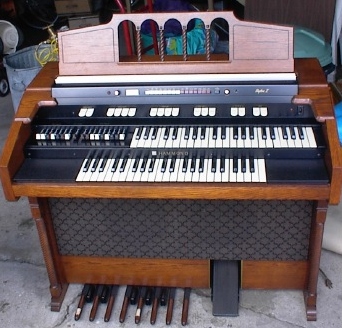

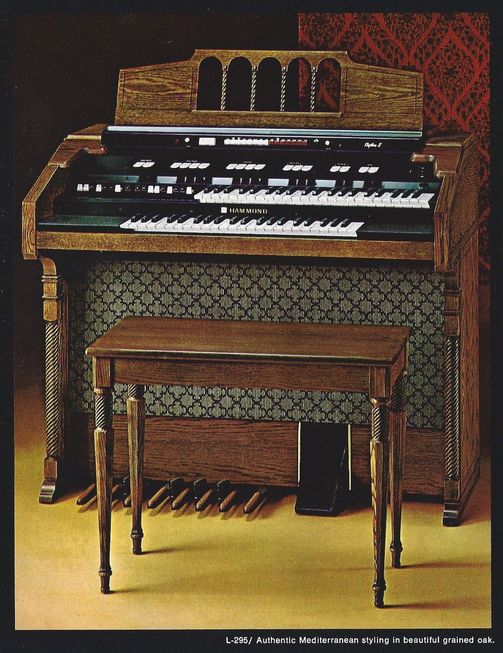

En hier de zéér zeldzame L-295 eiken met ingebouwd Rhythm II
Naar analogie van de model aanduiding van de T serie
 zou dit eigenlijk een model L 495 moeten zijn, maar ook dat is niet correct want een 400 serie had altijd ingebouwde Leslie. Zie aantekening in dit artikel.









Wat een enorm fraai meubelmakers vakwerk !

****************************************************************
