HAMPTONe LEQ3B Organ EQ



De HAMPTONE LEQ3B is in principe een equalizer, vergelijkbaar zoals we tegenwoordig op onze stereo-instalaties hebben, maar dan bedoeld voor toonwiel-Hammonds.
Het geeft de mogelijkheid van een volledige controle te hebben over het laag, midden en hoog van het orgel. Dat wil zeggen, dat we de mogelijkheid hebben, om het totale toonpalet bij te kunnen kleuren.

Hier eerst de (engelse) aanbevelingen van de fabrikant:

Beef Up your Hammond® rig with a new HAMPTONe LEQ3B organ EQ.
How many times have you wished you could just get a little more bass to feel the "thump" of the pedals, a little more top end so you can cut through the rest of the band.
Or maybe some extra gain to make it "growl" more?
This is the unit for you! Simple installation.
Mounts underneath the lower keyboard for easy access to control knobs.

View the brochure Installation Procedure Specifications Gain Range

*Off to +6dB (0 at mid point) Hi EQ * Corner Frequency 1.6KHz * Boost (@ 10KHz) +11.2dB
*Cut (@ 10KHz) -30dB Lo EQ * Corner Frequency 115Hz * Boost (@ 20Hz) +13dB
*Cut (@ 20 Hz) -10dB Input * Balanced (can be wired unbalanced) Output
*Balanced (can be wired unbalanced) SSM2142 chip
*Balanced line drivers which emulates an output transformer Bypass
*Hard wire bypass switch Organ Compatibility
*All A, A-100, B, C, D, RT types Power
*External transformer for low noise operation

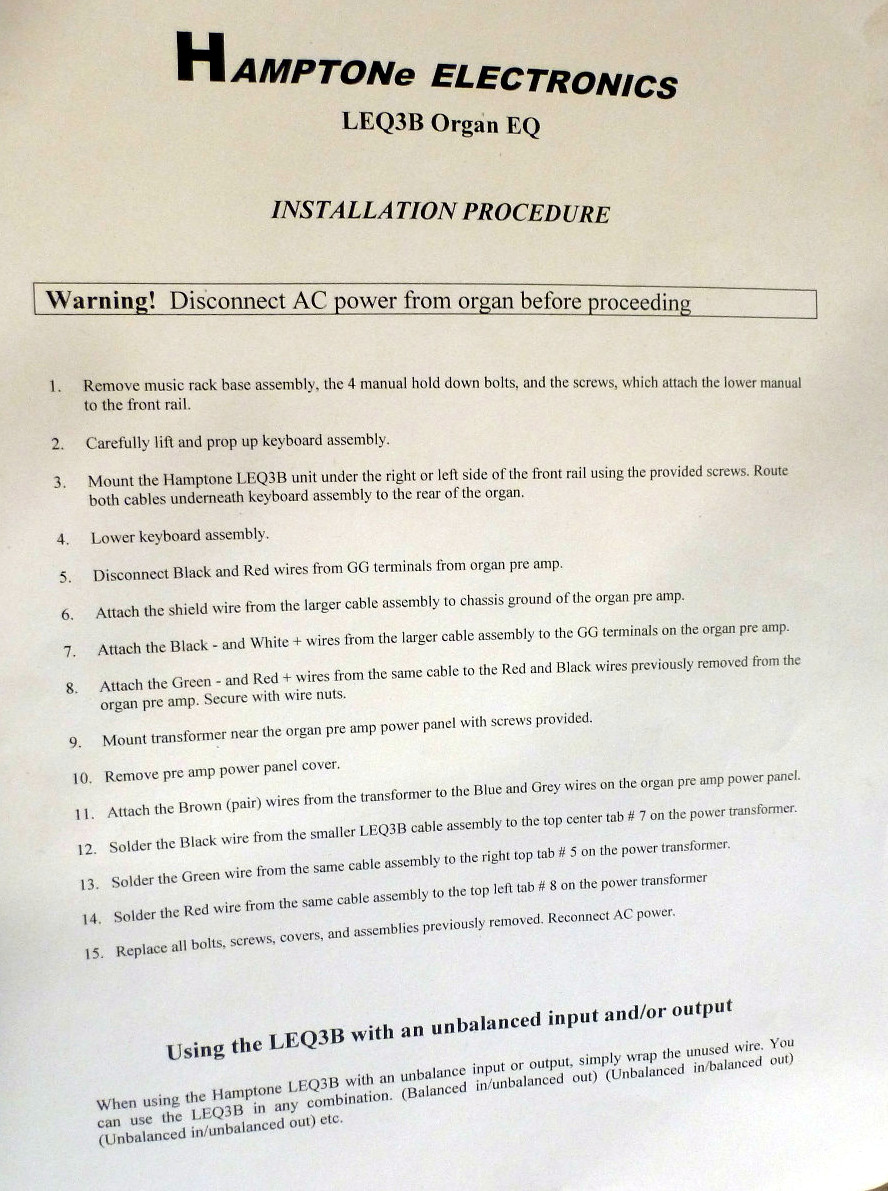

De installatie-handleiding:

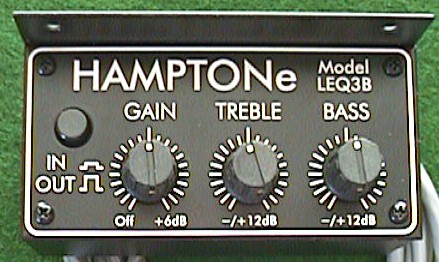

Hier het originele bedienings-panel:

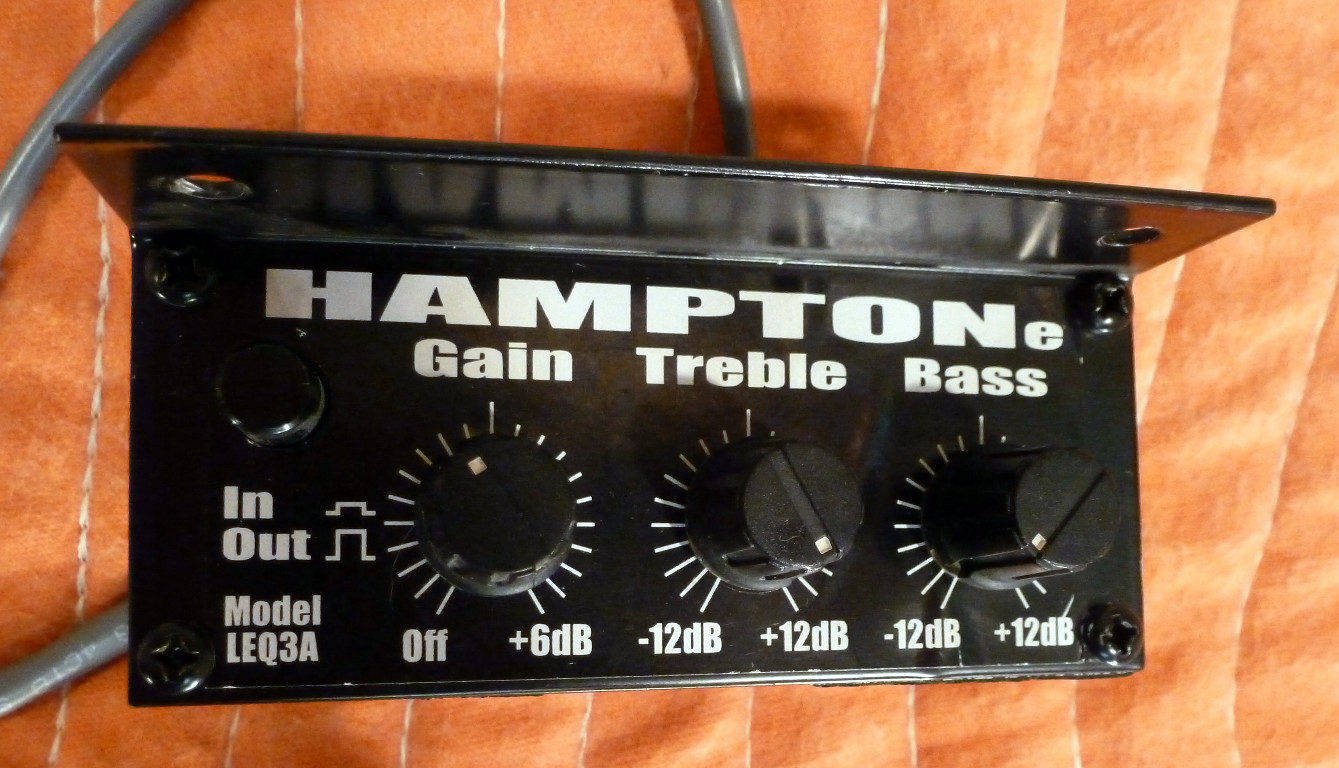

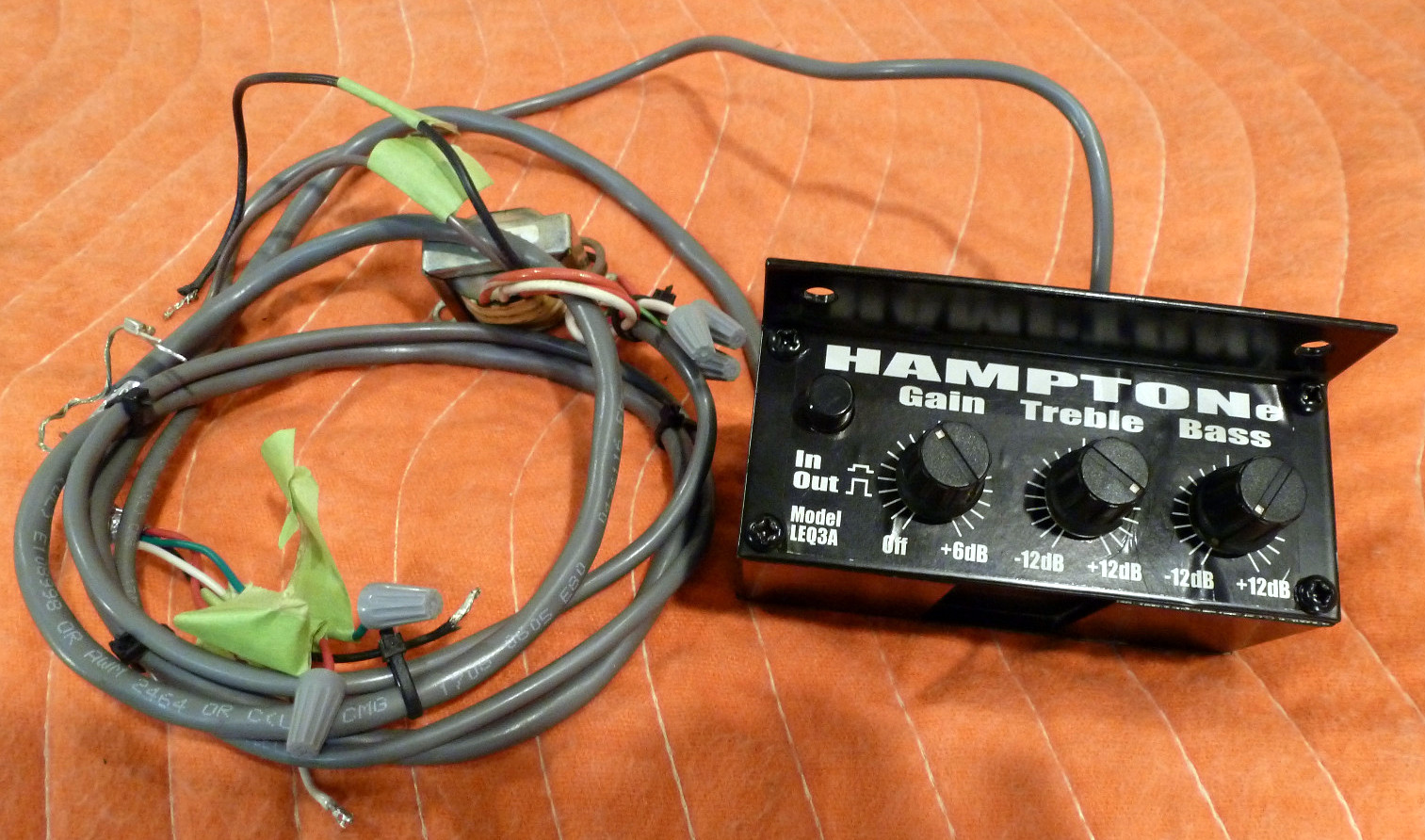

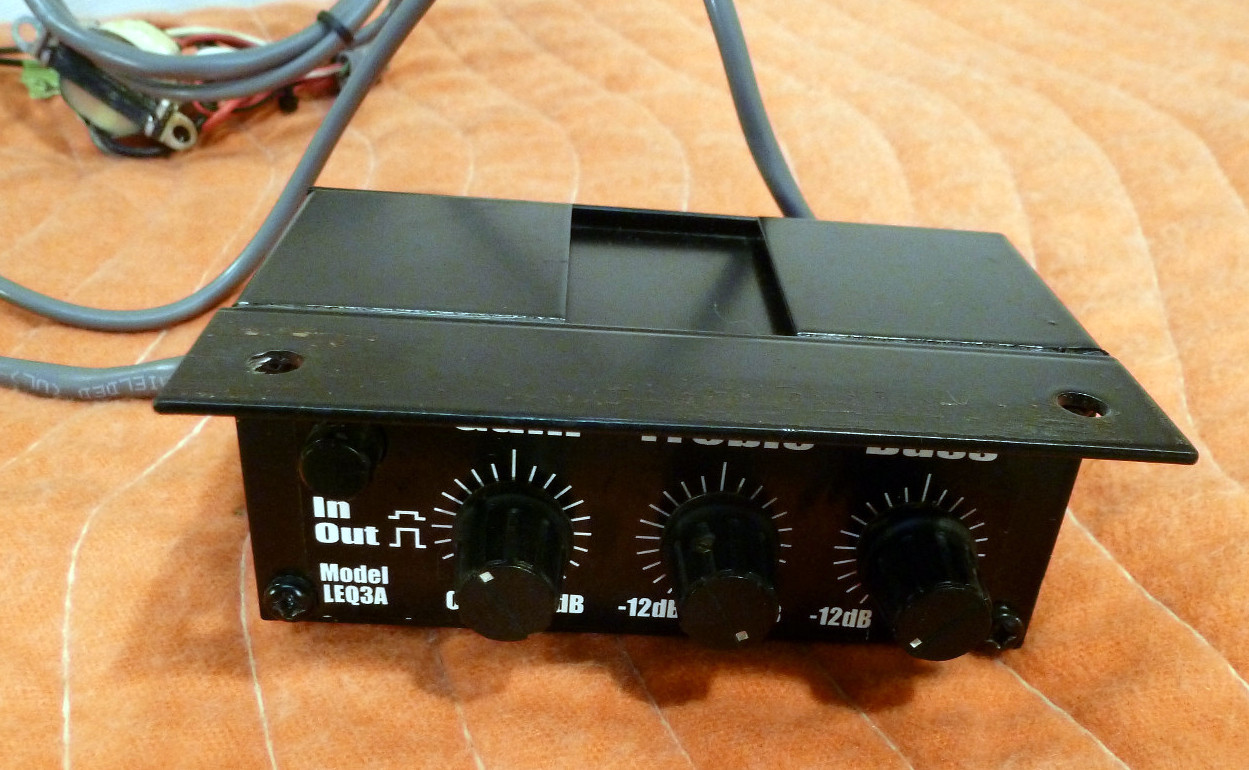

Hieronder het latere, meer gestilleerde bedieningspaneel van de verbeterde versie, de LEQ3A:
