DIVERSE ANDERE UITVINDINGEN

Zoals u in de volgende hoofdstukken zult zien, is Laurens Hammond verantwoordelijk voor een enorm aantal uitvindingen, waarvan velen ook niet met muziek en orgels te maken hebben. We hebben het dan over barometers, fotocamera's en raketbesturings-systemen.

Even voor het idee: Laurens was veertien jaar en bood autofabriek Renault een ontwerp aan voor een automatische versnellingsbak.

Hier eerst de beroemde Robot Bridge-table, waarvan de 14.000 verkochte exemplaren zorgden voor een beginkapitaaltje om o.a. de klokkenfabriek op te zetten.





Hieronder volgt een beschrijving van de CARD DEALING TABLE, volgens CRISTIE'S (UK) waar er enige tijd geleden eentje geveild werd.

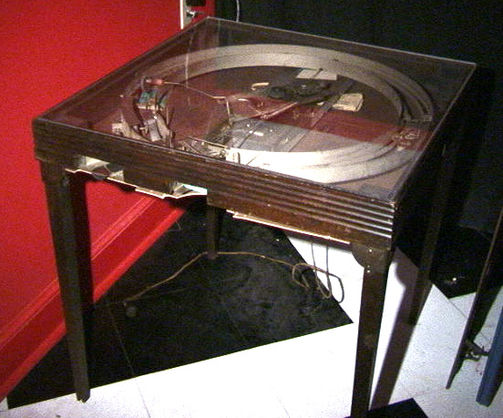

CARD TABLE -- HAMMOND, LAURENS (1895-1973) INVENTOR. "HAMMOND ELECTRIC BRIDGE TABLE." MODEL 4H, 115. SER. NO. 7674. CHICAGO: HAMMOND CLOCK, CO., [1932]

28½ X 28½ X 28½ INCHES. WALNUT-STAINED SCALLOPED-RIBBED SIDES AND FOLDING TAPERED LEGS, REMOVABLE TOP (COVERING REPLACED) INSIDE THE ELECTRO-MECHANICAL DEVICE FOR DEALING CARDS, ALUMINUM FRAMEWORK, PLASTIC GEARS, BRAIDED CORD AND BROWN PLASTIC PLUG, THE WHOLE MOUNTED ON ORIGINAL PICTORIAL PRINTED BASE WITH INSTRUCTIONS AND COMMENTS ON THE TABLE'S FUNCTIONS.

A LUXURY FOR THE BRIDGE ENTHUSIAST. Hammond's electro-mechanical bridge table was introduced in 1932, just in time for Chicago's 1933 Century of Progress exhibition.

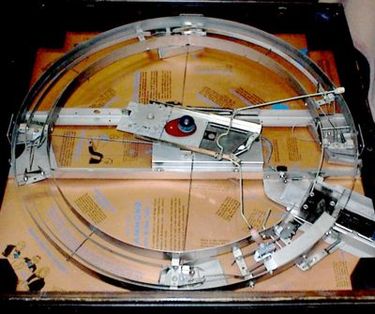

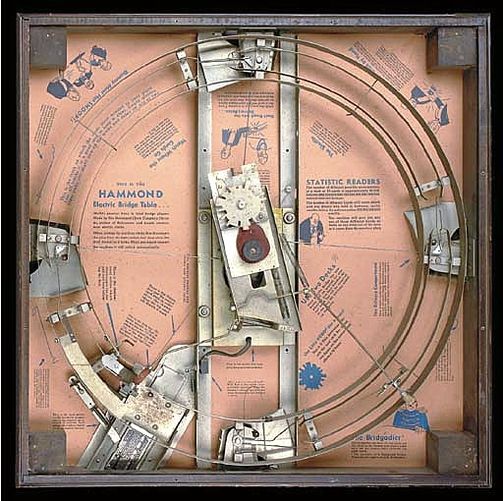

The Hammond Company and its inventor/owner Laurens Hammond were known primarily for its production of clocks and organs, notably the B3. A chess and bridge aficionado, Hammond invented the electric bridge table wherein a card deck is placed in the deck tray. Pushing in this tray activates an electric motor by opening a strategically placed switch on the metal frame. As the mechanism turns (clockwise) an arm bearing a rubber "thumb" swings around. When it nears the tray containing the cards, it lowers and pulls the top card up a ramp onto the circular track. A second arm hooks the card and carries it around the track.

The mechanism in the center "decides" which of the four hands will get the card.
A serrated wheel has notches cut to three depths in 52 positions. The depth of the notch determines the destination hand. Each full deal cycle requires 53 rotations of the mechanism, so each deal is begun from a different point in the pattern. Hammond called this the "robot."

Zeer interessante beschrijvingen van deze wonderbaarlijke robot, inclusief films van de machine in draaiende toestand zijn hier te vinden.

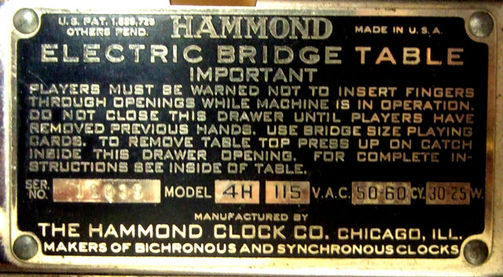

Typeplaatje met serienummer van de bridge tafel.

Daarnaast was Laurens Hammond ook de uitvinder van 3-D filmprojectie, die toen veel te complex bleek om op grote schaal uitgevoerd te krijgen. Pas in 2010 werd het een wereldstandaard in de tv-wereld: het rechteroog en linkeroog werden razendsnel wisselend voorzien van filmbeelden.

Het leidde Hammond toen naar een simpelere manier, die we anno nu nog steeds gebruiken: het bekende rood/groene brilletje.




Hammond en bewegende beelden.

Laurens Hammond met zijn Teleview.

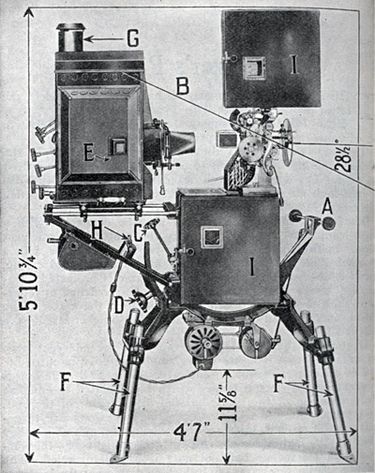

Magic Lantern 3D Shadowgraph Hammmond uit de twintiger jaren.


Hammond en bewegende beelden.

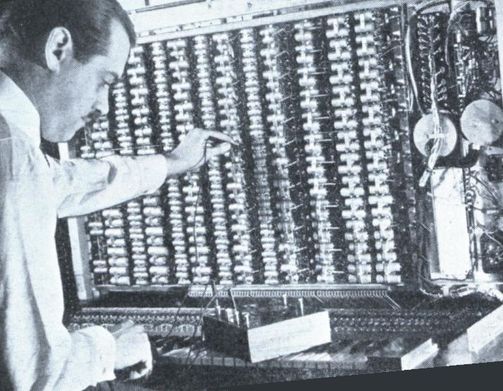

Hieronder is Laurens aan het werk aan de eerste synthesizer ter wereld: de Novachord.













Hantekening Laurens Hammond.
