LESLIE MODEL 16


Model 16 werd ook verkocht onder de naam FENDER VIBRATONE.

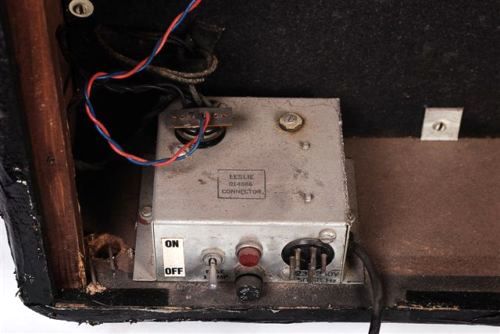

Deze Leslie had een speciale "Cross-over" voorziening, een voetschakelaar en een adapter om een gitaarversterker aan te sluiten; hij werd op de markt gebracht, om op de bühne,  anders dan orgels aan te sluiten;hij beschikte niet over een horn ( boven,-) rotor.

Er zijn TWEE versies op de markt gebracht;
Éen met een vaste snelheid, en één met 2 snelheden.

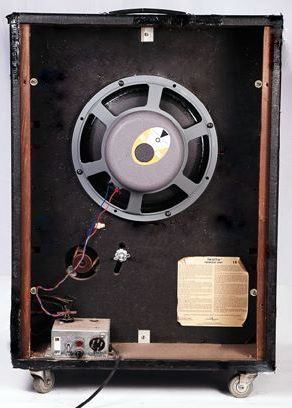

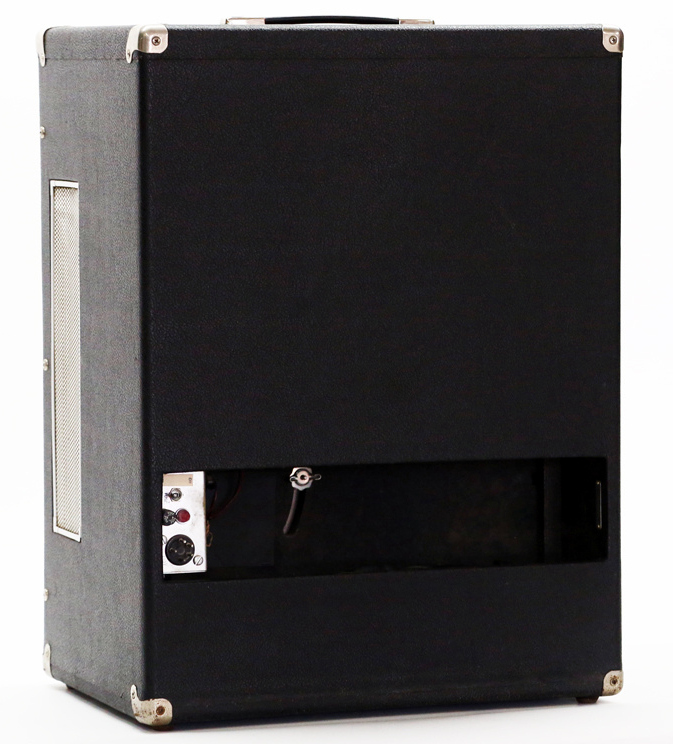

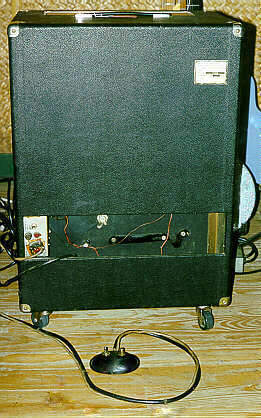

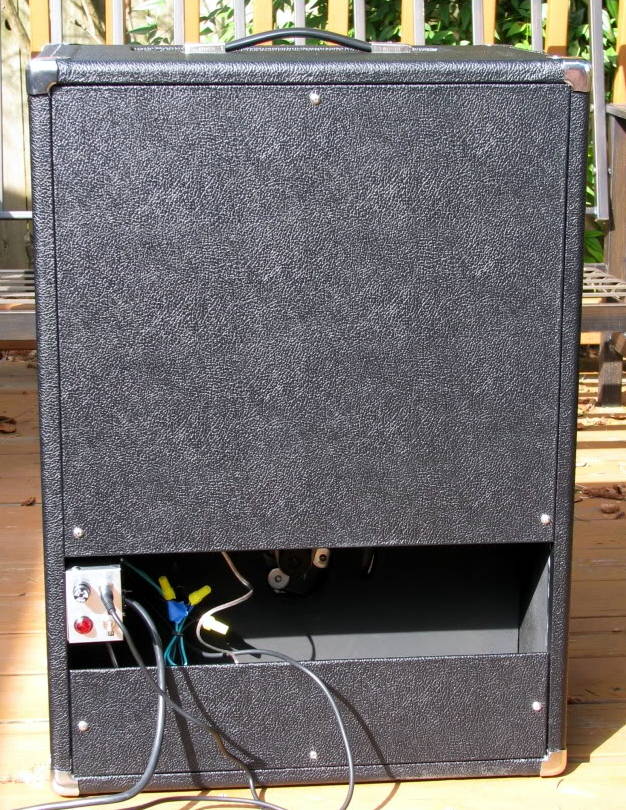

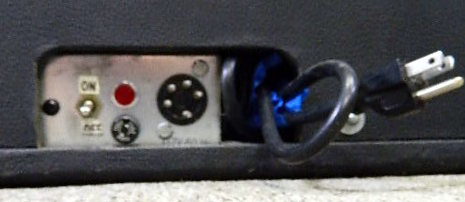

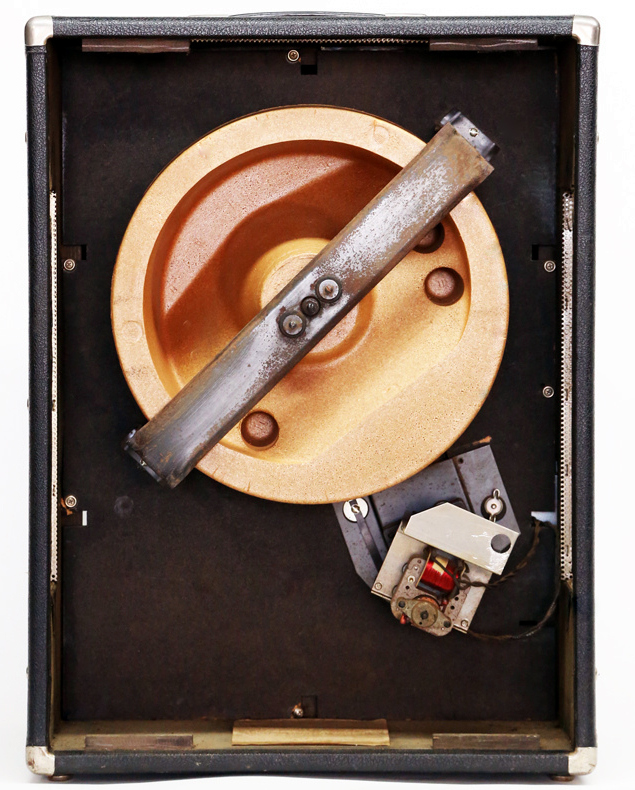

Dit is aan de achterkant in het motorgedeelte te zien.
Die met één snelheid heeft een stevige motor,

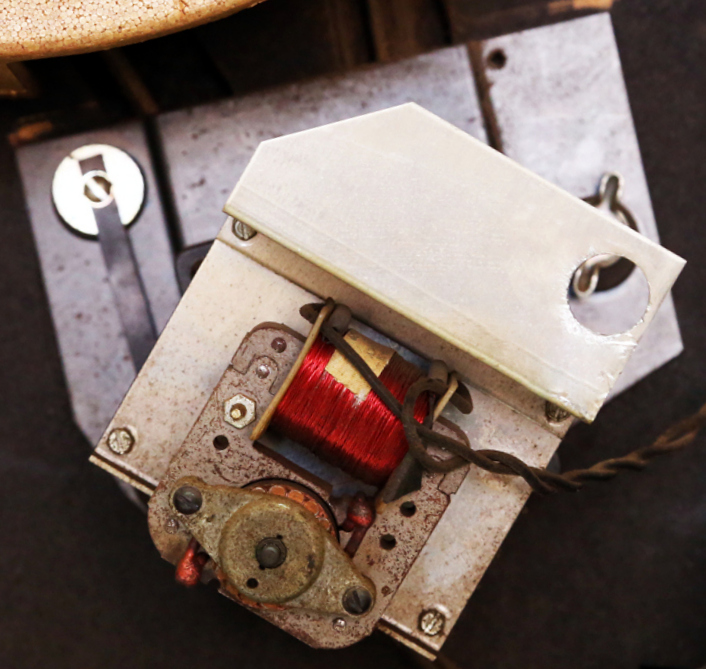

het variabele model heeft naast deze motor nog een kleine choraal-motor en een tussenwiel,voor het omschakelen.

( Dank aan  Ben Massy voor deze laatste extra info)

Amplifier Type None
Output Power N/a
Drum 1 - 10" Speaker
Horn None
Speeds 2 Speed (Chorale/Tremolo)
Interface Custom

  • Height 29 inches.
  • Width 21 inches.
  • Depth 15 inches.
  • Has 1 rotor and 1 speaker.
  • Has no internal amp, requires speaker level source.
  • A 0 pin connector
  • Leslie recommends it for use with all amplified instruments.
  • Has a vinyl cabinet.

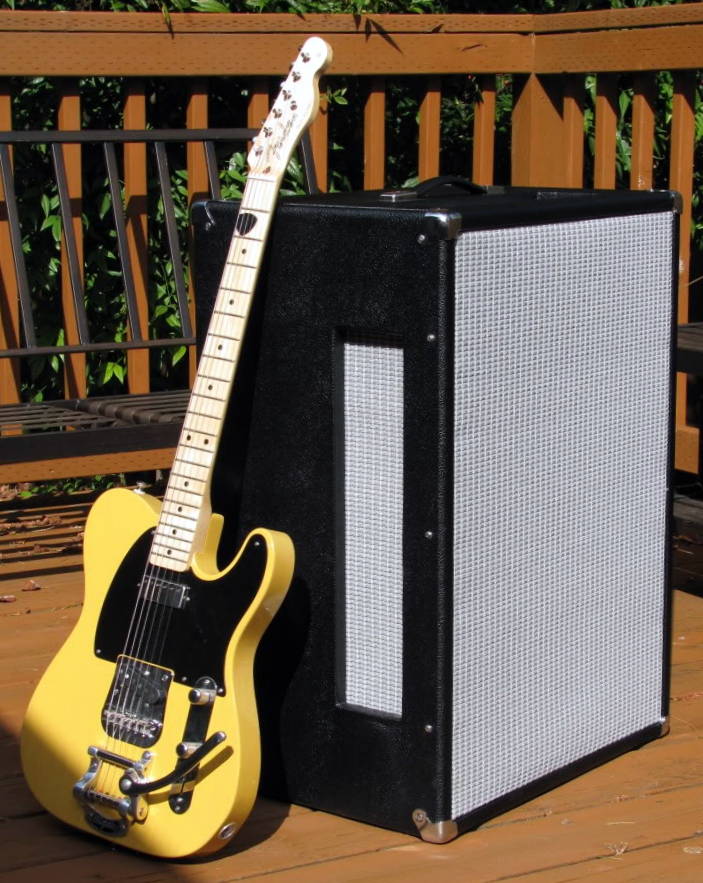

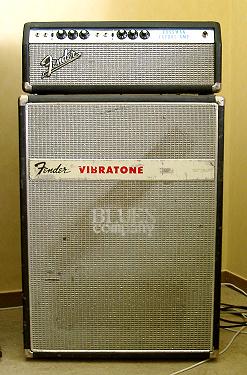

 Hieronder met een prachtig huwelijk met de Fender gitaar:



































De beroemde toetsenist Keith Emerson in een advertentie

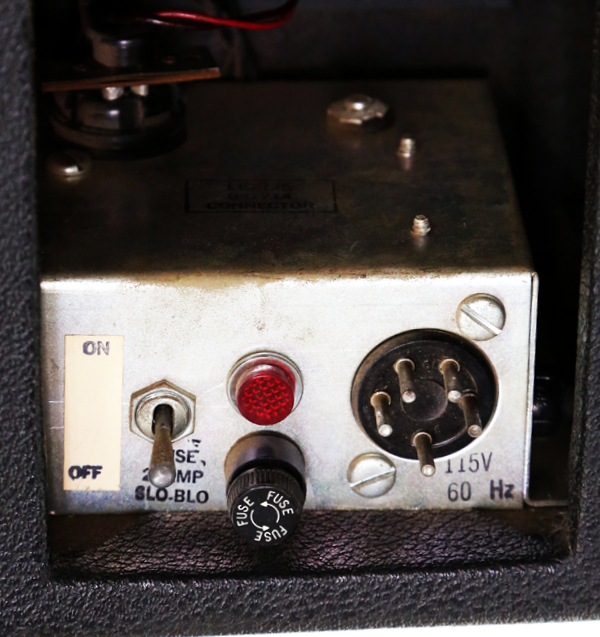

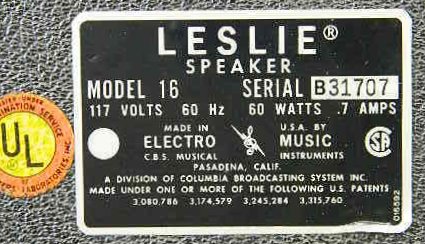

Hieronder, voltage 234 Volt
;



Hieronder 117 Volt versie

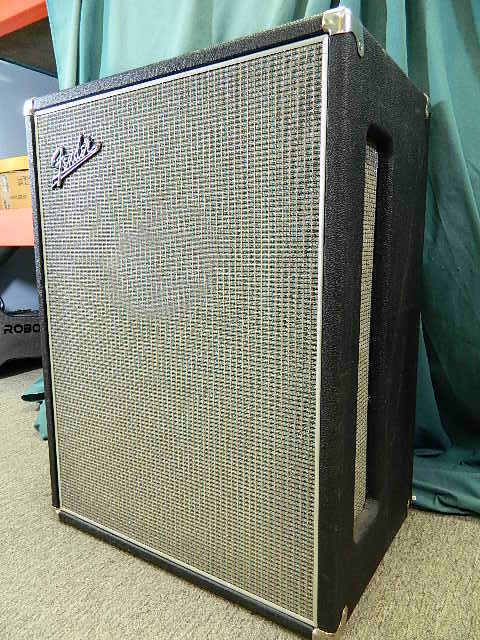

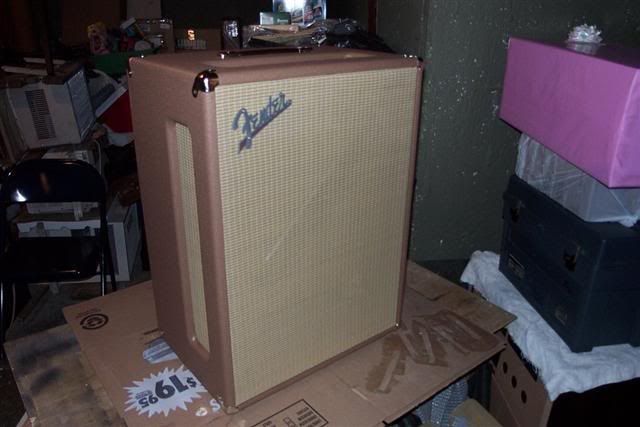

Ook in een andere kleur







HIERONDER EEN PRACHTIGE ENGELSE OMSCHRIJVING MET SUPER-FOTO'S:

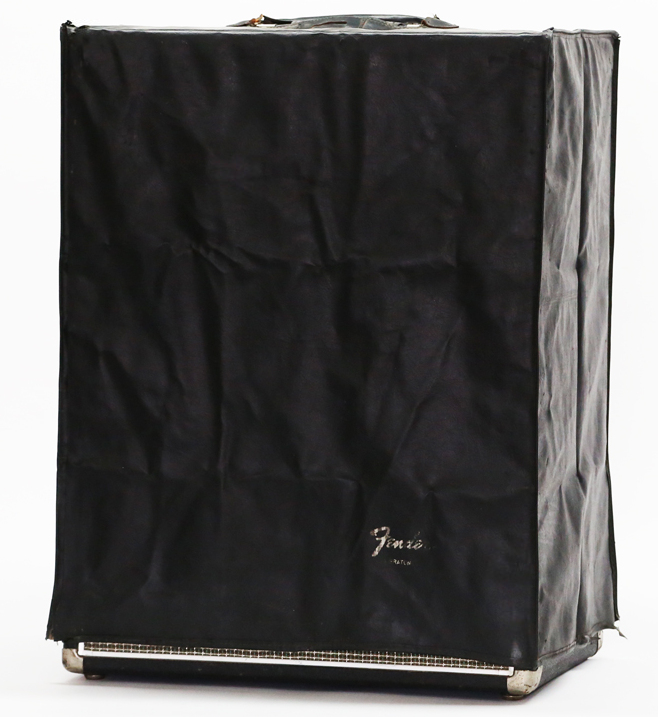

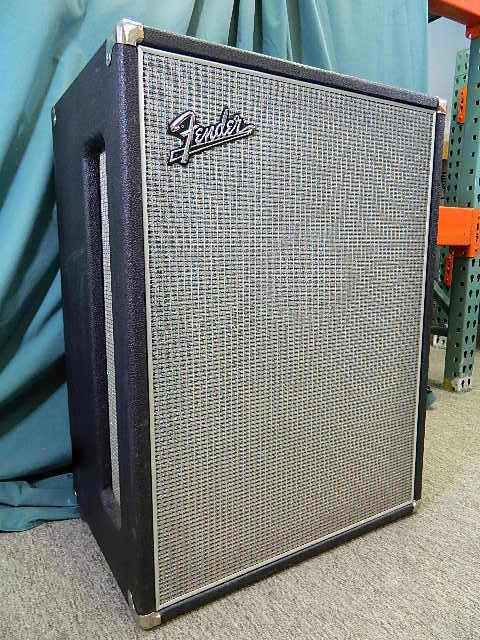

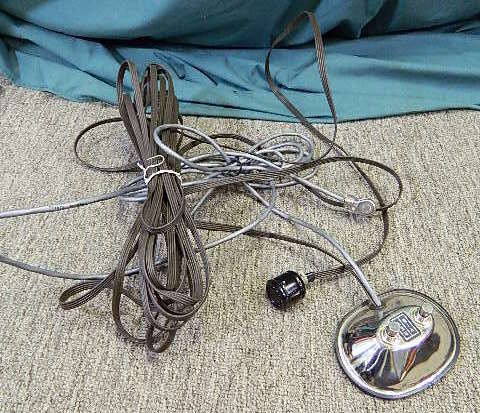

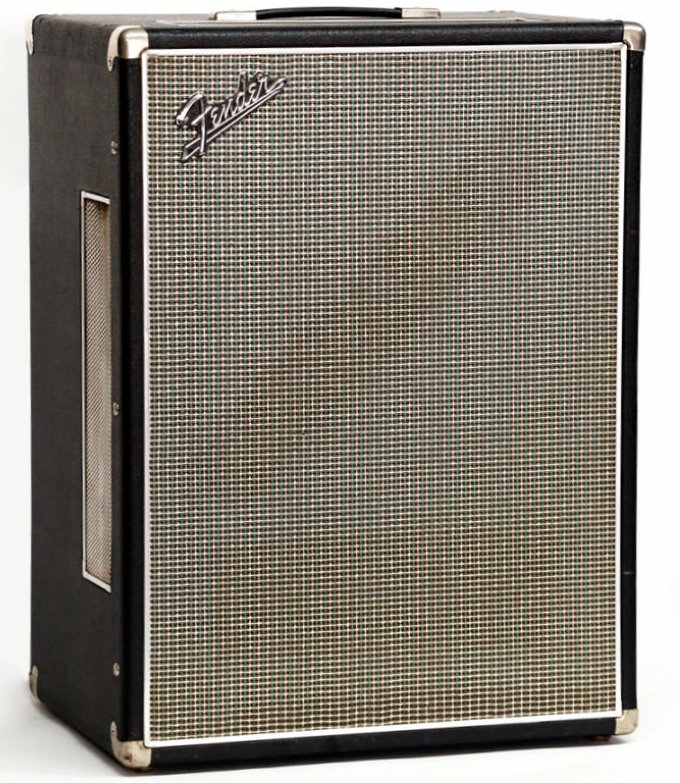

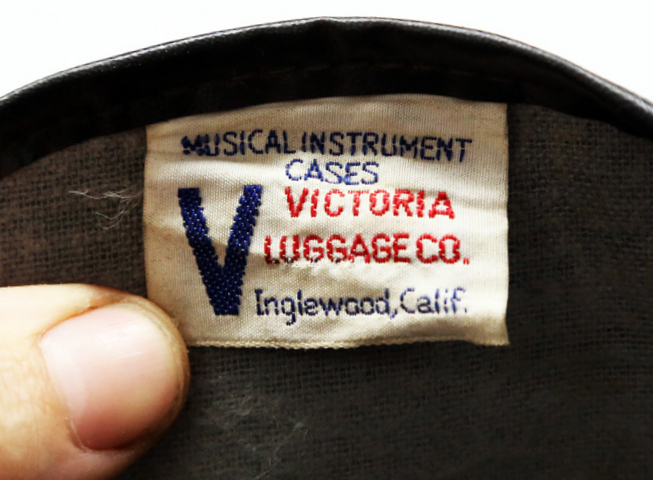

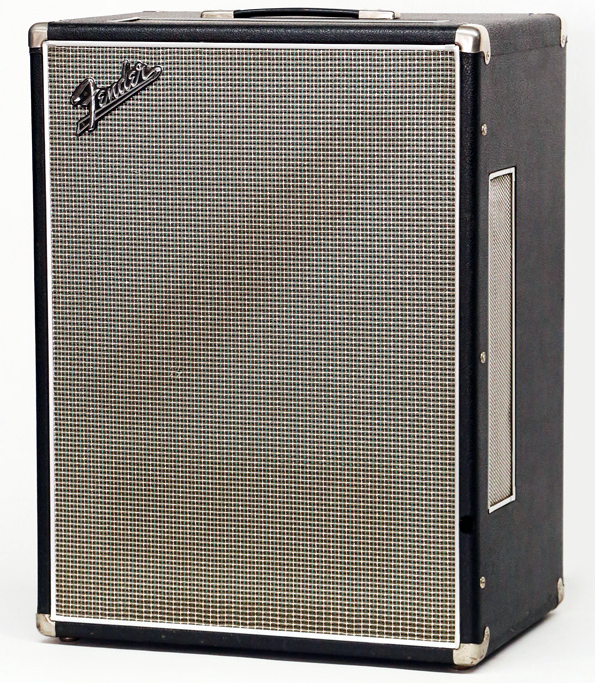

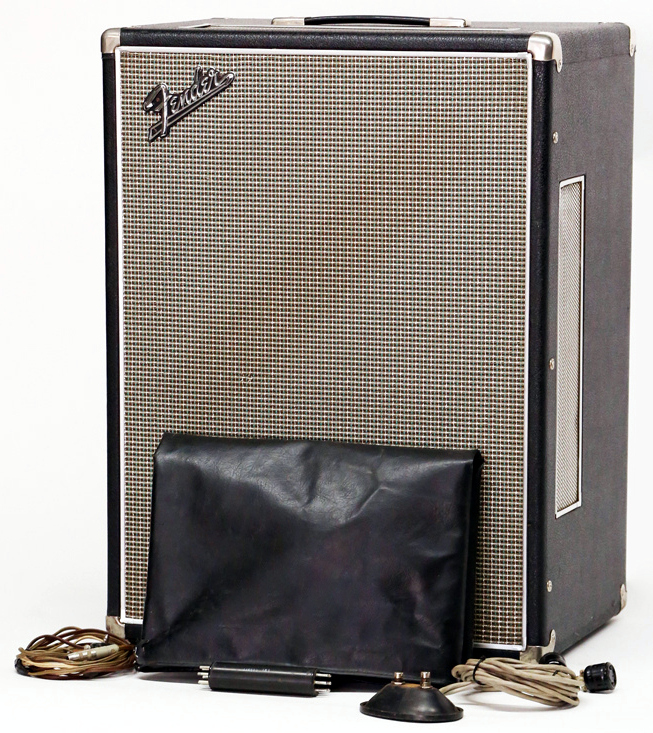

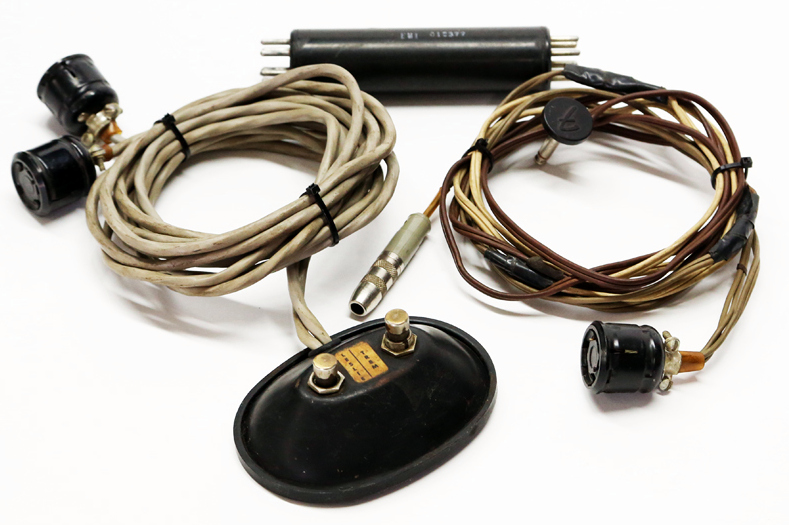

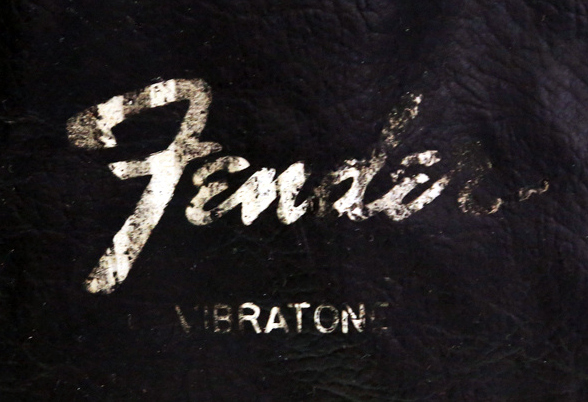

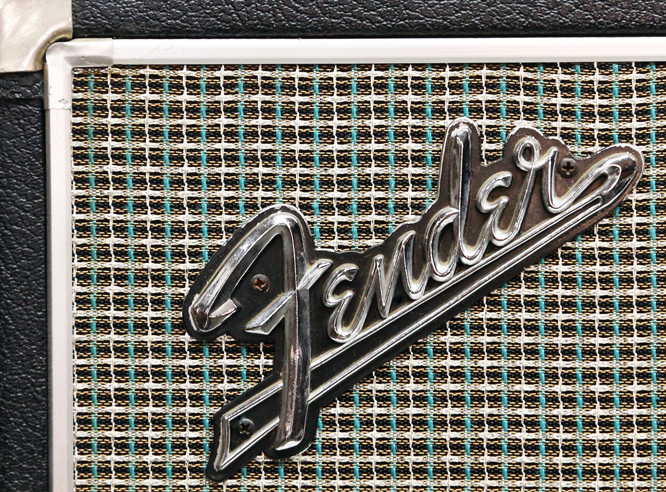

This ia a 1967 Fender Vibratone rotating speaker cabinet with the original blackface-era footswitch, speaker cables, and the original Victoria vinyl cover. Produced for a relatively short period between 1967-1972, this first year example sports the traditional Fender logo in the top left corner instead of the later chrome front panel detail across the front grill cloth. This particular version best matches other concurrently produced Fender amps, and shares the same drip edge rail and black/blue stripe amplifier grill cloth. This is a very excellent example of a rare first-year production Fender Vibratone speaker cabinet.



Serial Number: VP25403

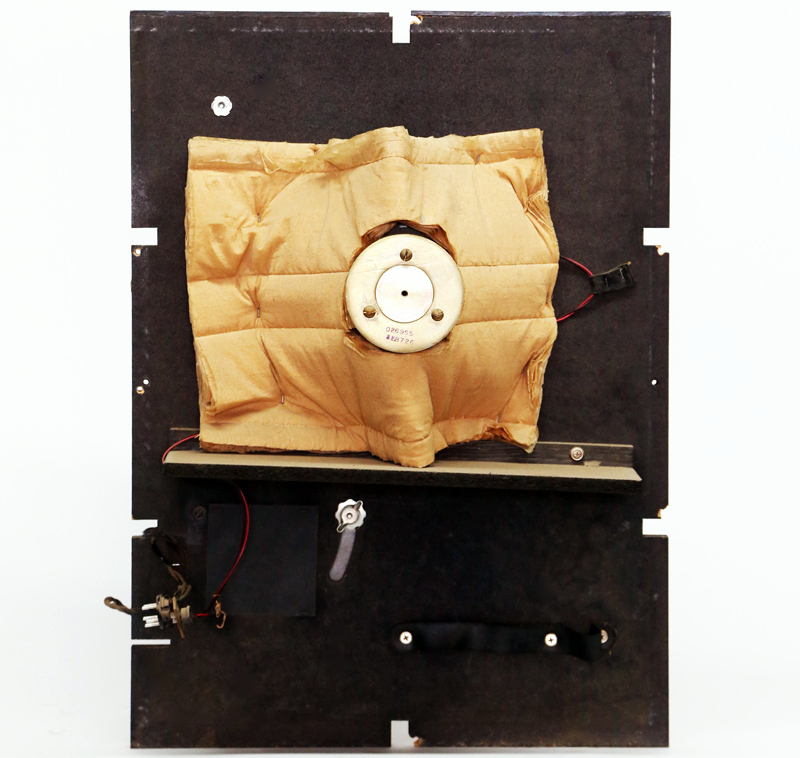

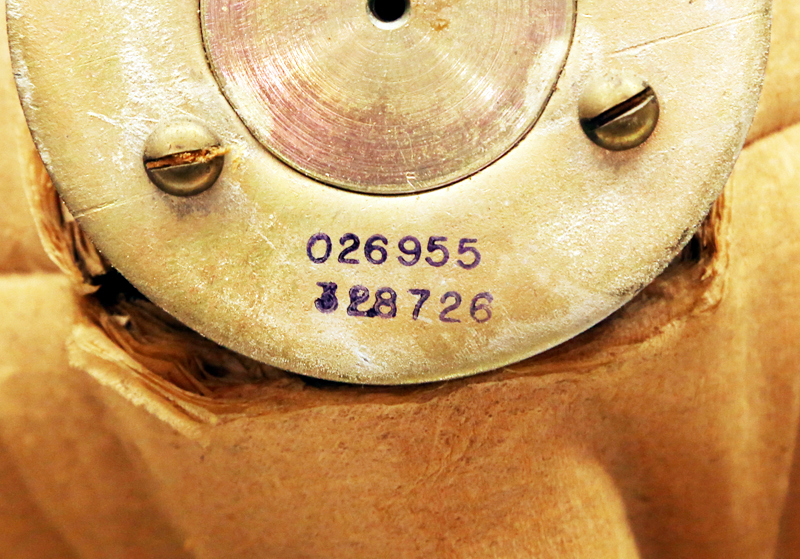

Speaker Code: 328726

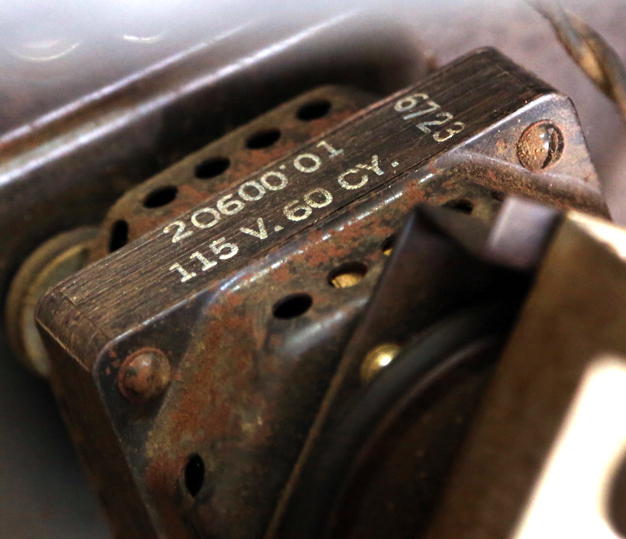

Motor Transformer: 6723

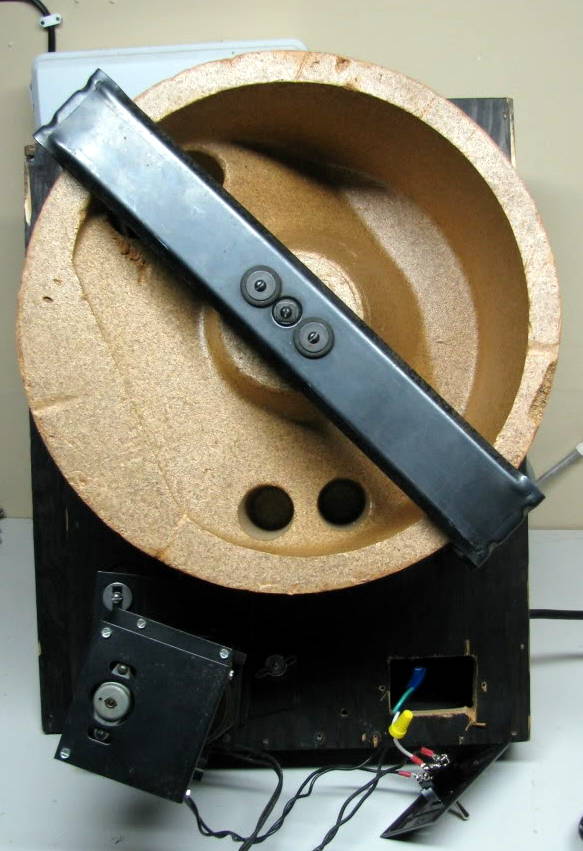

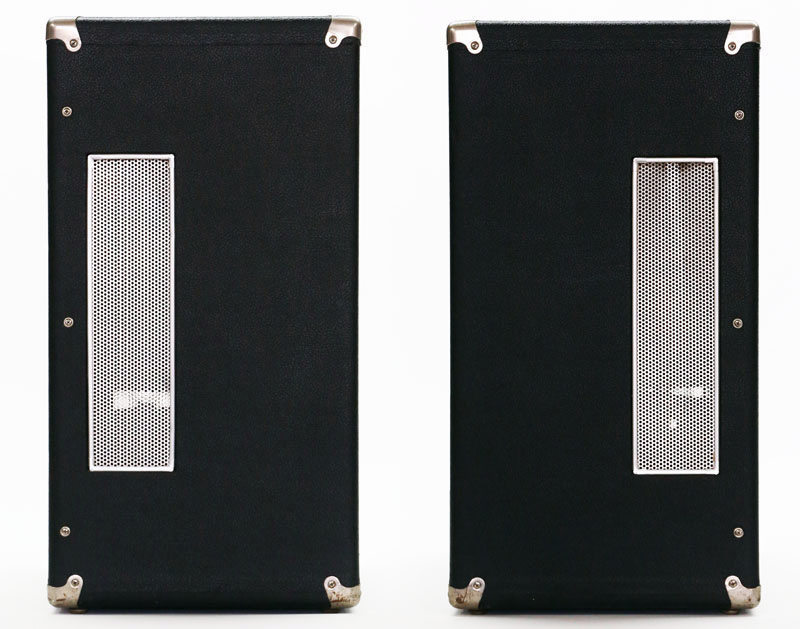

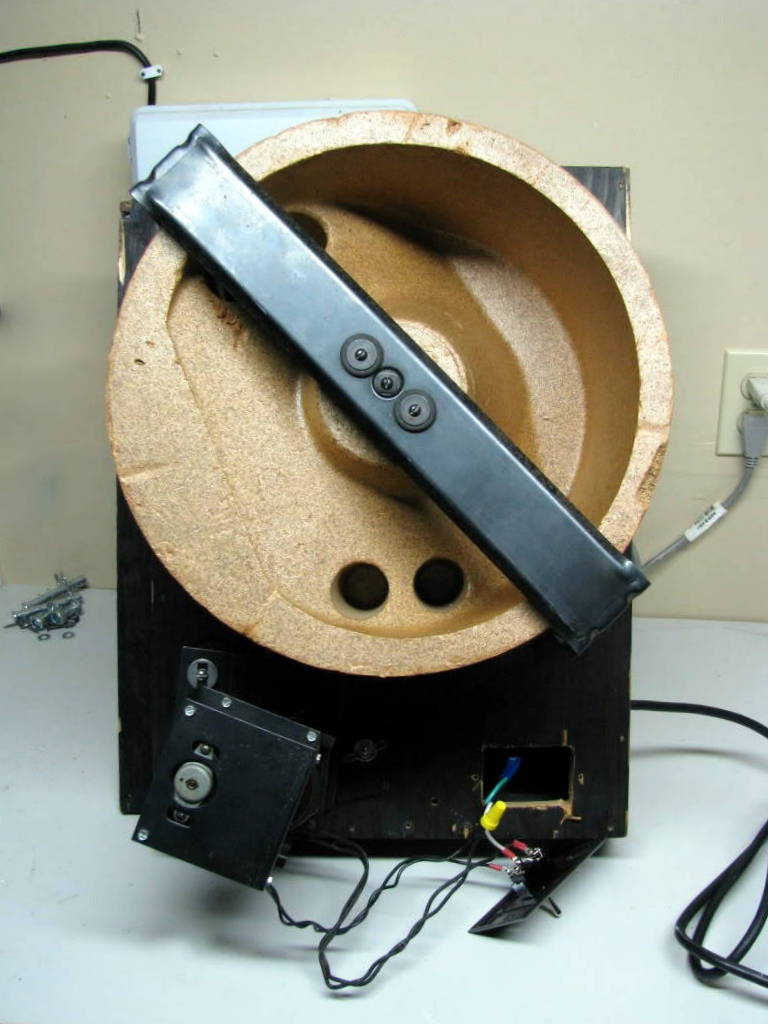

Famously used by Stevie Ray Vaughan on his song "Cold Shot," the Fender Vibratone consists of a single driver unit, specifically a 10-inch guitar speaker, with a 15-inch Styrofoam cylindrical rotor in front of it. The Styrofoam cylinder is electrically rotated to create various effects, like chorus and vibrato, based on the Doppler effect. The effect can be be changed, via a two-button footswitch, between slow and fast speeds, or switched off altogether. Much of the Vibratone's unique tone comes from the fact that the cabinet uses a guitar speaker, instead of a horn and woofer. The effect was dispersed vertically, unlike the Leslie that is dispersed horizontally, with grilles on the sides and top of the cabinet. With no built-in preamp, the Vibratone has to be powered by a separate guitar amplifier; in recording situations, microphones were placed next to the grilles in order for the effect to be heard. A crossover was also built-in, with the Vibratone handling the mid-range frequencies, and sending the high/low frequencies to the driving amplifier.
