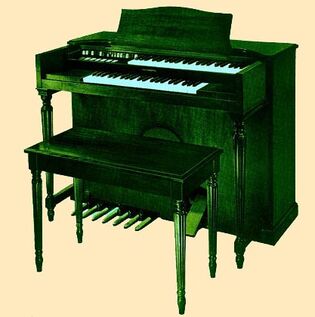

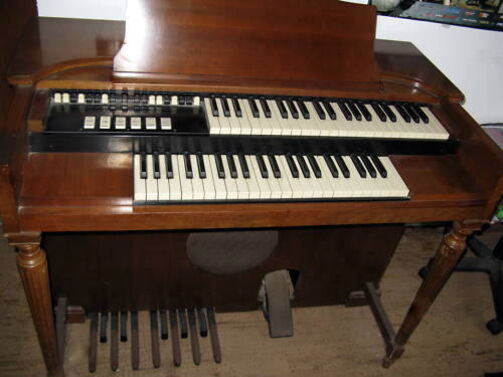

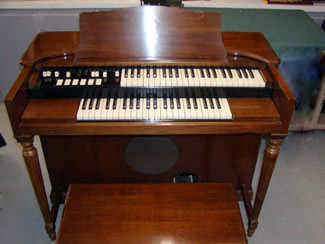

De beroemde M-serie











Model M
tonewheel
"Cinderella"

Het eerste HAMMOND Spinet-orgel

Nov 1948-Nov 1951

11.000 ex.



http://www.youtube.com/watch?v=GaXVLKoaQQM&feature=related





BOUWJAREN
M    - 1948/1951
M 2 - 1951/1955
M 3 - 1955/1964

Er zijn weinig modellen, die zo tot de verbeelding spreken als de B 3 en de "Baby-B"
Dit was vooral het geval bij de B 3 en M 3.
Model M kreeg al snel de bijnaam "BABY-B" omdat door toepassing van vrijwel dezelfde materialen en elektronische constructie dezelfde sound te verkrijgen was als op de B.

De M werd dan ook véél gebruikt door bekende en minder bekende bands, omdat het orgel, zowel in gewicht als ook financieel, een beperkter aanslag op het budget deed. Bekende artiesten, die de M prefereerden waren o.a. Procol Harum, Booker T, Led Zeppelin, Pink Floyd en Focus.  De bijnaam van de M serie was "Cinderella" (Assepoester)

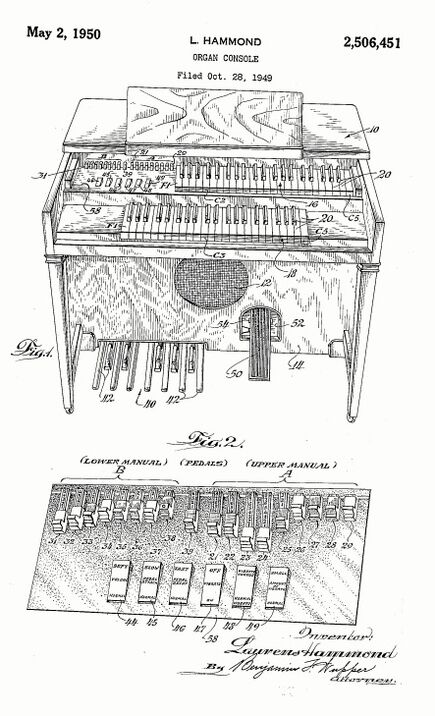

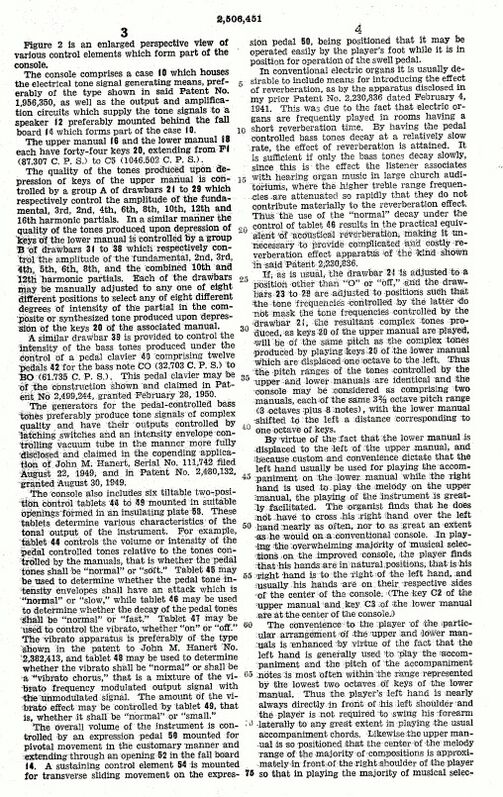

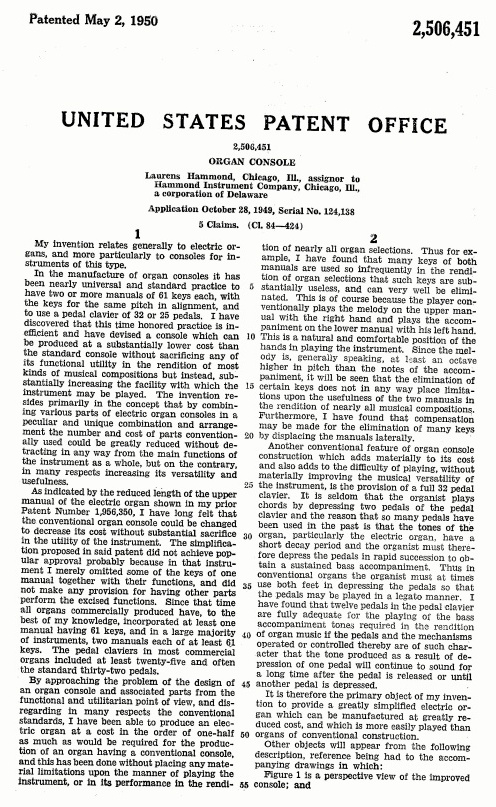

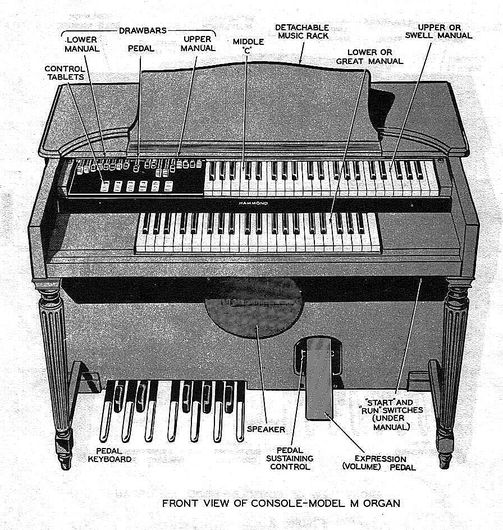

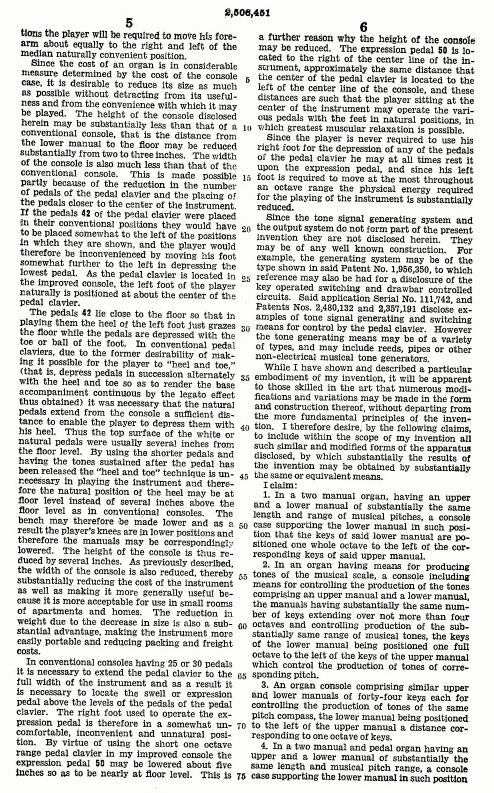

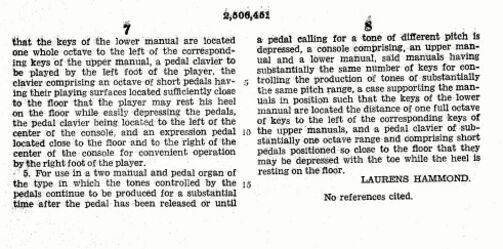

Hieronder de originele patent-aanvraag









Produktie jaar Hammond M 1  Nov 1948 tot Nov 1951. Prijs $ 1.285,-

Omschrijving:
Home stijl spinet met een interne versterker en luidspreker.
Mechanische toonwiel generator (Geen scanner want eerst op de M 2)
Drawbars boven: 9 stuks 16' t/m 1'
Het onderklavier had naast de standaardset van 8' t/m 1' nog een extra zwarte drawbar, die met het rode (waarschuwings?) stipje.

Meubelafwerking: Mahonie en Noten
2 klavieren met elk 44 toetsen
12(!) pedalen.
1 pedaal drawbar, GÉÉN  percussie en een eenvoudig vibrato.
Amp/Output: 11 watt, 1 x 12" luidspreker.
Geen harmonische foldback: de 1' stopt gewoon op een gegeven hoogte.

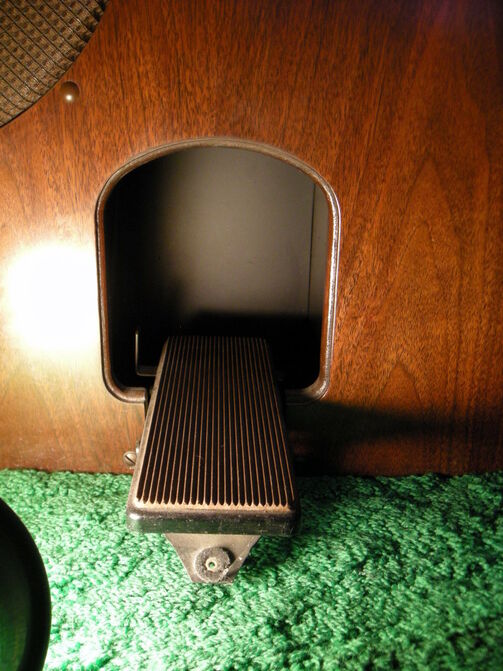

De Sustain voor het pedaal werd d.m.v. een voetschakelaar aan de linkerkant
op het Expressie-pedaal aangeklikt. Zie foto onder:








Model M2








Model M-2
tonewheel
Zelfde als M-Cinderella,
maar niet meer met vibrato (tremulant)
 doch met gescheiden scanner vibrato voor onder en bovenklavier.
Scanner is een uitvinding van John Hanert
Juni 1952-Jan 1955
29.000 ex







http://www.youtube.com/watch?v=GaXVLKoaQQM&feature=related

http://www.youtube.com/watch?v=MBI3cE8uAZg&feature=related



De M 2 was leverbaar van November 1951 tot Januari 1955) voor $ 1350,-
De upgrade bestond uit gescheiden en regelbaar scanner vibrato.
Verder was het instrument identiek aan het model M-1 m.u.v. de tremulant op de M

Overigens werd er nooit over M 1 gesproken maar altijd over M
De opvolgers waren wel met een cijfer aangeduid nl. M 2 en M 3

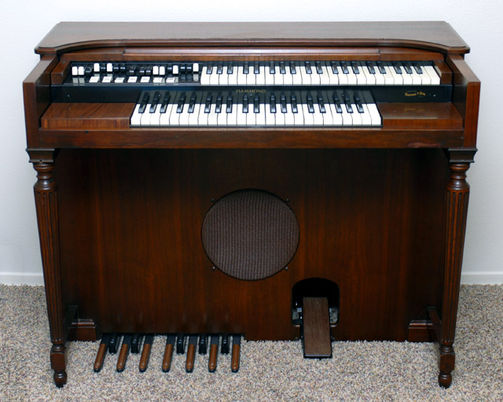

PRACHTIG GERESTAUREERDE M 2

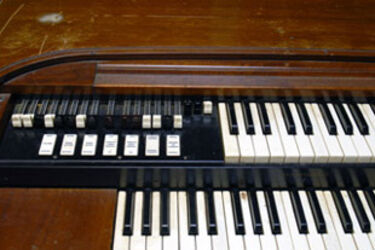

Nog geen percussion op het linker onder bakstuk!

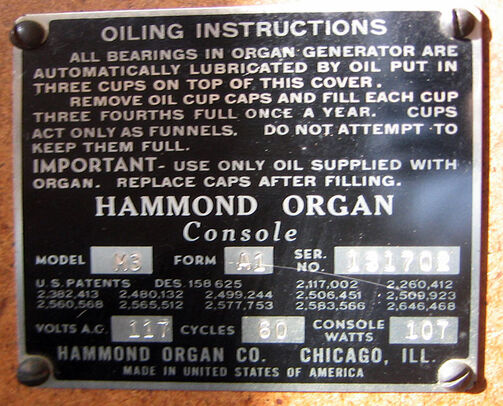

M-2 Serienummerplaatje (met schroefjes)

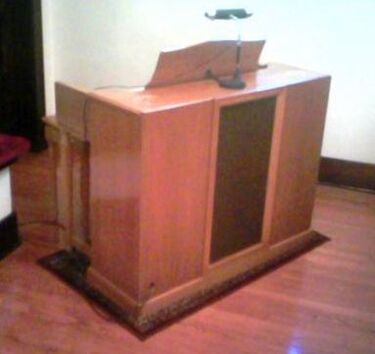

Hieronder de achterkant van een M-2

Het achterpaneel was destijds een optie!





************************************************************************

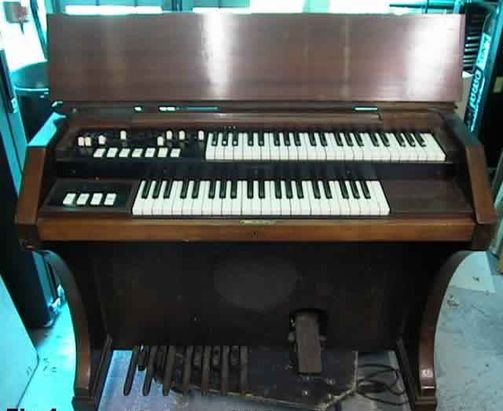

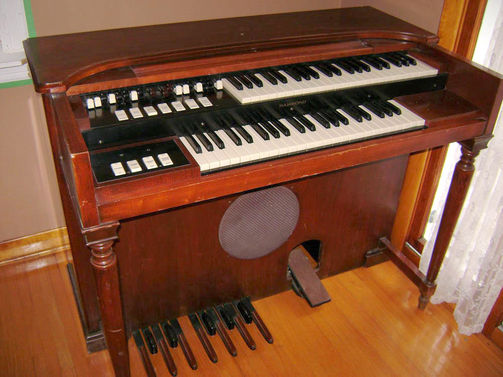

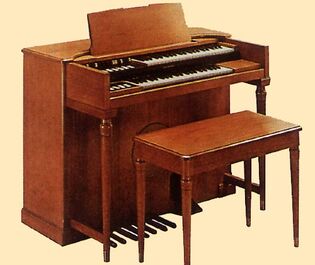

Model M-3
Gelijk aan M-2, maar nu met
2nd en 3rd percussion

Jan 1955-Jan 1964

http://www.youtube.com/watch?v=ngC3CZ08HYQ&feature=related








*************************************************************************

Van Jan. 1955 tot Jan. 1964 was de beroemde M-3 leverbaar voor $ 1350,-
De M-3 kreeg een 2nd en 3rd harmonic percussion op het linker onder bakstuk.
Van de percussion was zowel de lengte als het volume regelbaar. (Identiek aan de B-3)

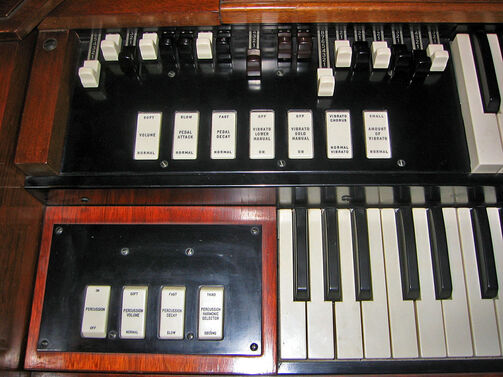

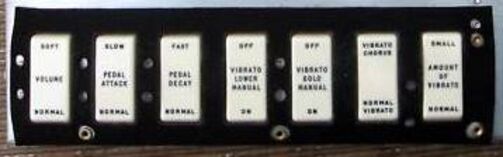

        BAKSTUK MET DE PERCUSSION SCHAKELAARS


***********************************************************

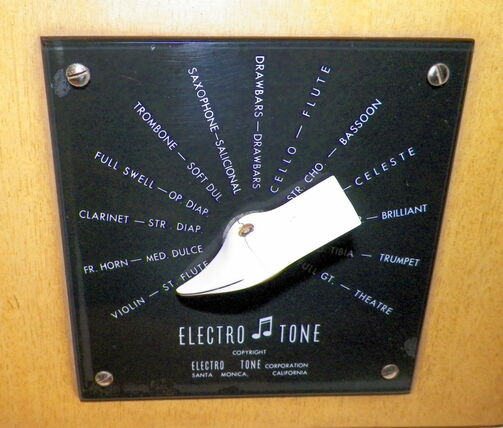

De firma Electro Tone in Santa Monica maakte voor de M een uitbreidings/bakstuk,
met een flink aantal extra stemmen, die op twee manieren werden gebruikt.
buitenste cirkel: blaas en overige instrumenten
binnenste cirkel: klassieke kerkorgel registers








****************************************************************************







ZÉÉR ZELDZAAM INSTITUTIONAL SPINET MODEL
Herkomst onbekend, waarschijnlijk opnieuw een overijverige particulier

*********************************************************************

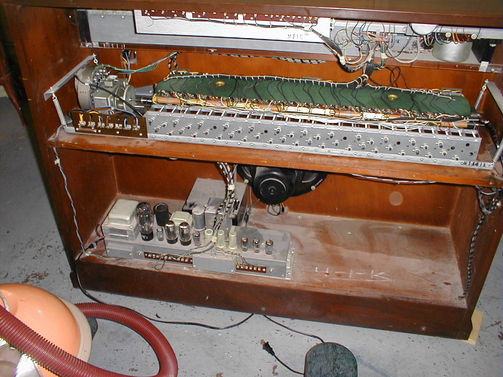

M 3 BINNENZIJDE

******************************************************************

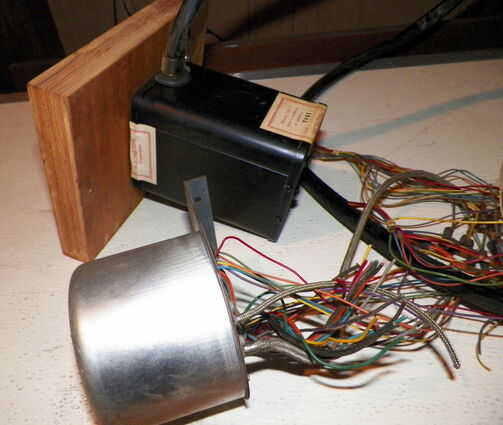

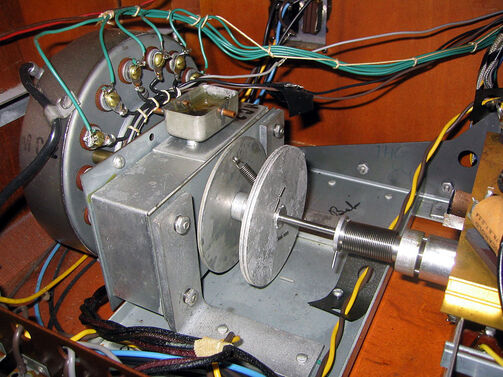

De Vibrato-scanner
  (Identiek bij A100, B2, B3, C2, C3, D100, M2, M3, M100, RT2, RT3
en E 100/200/300 series)
**********************************************************************

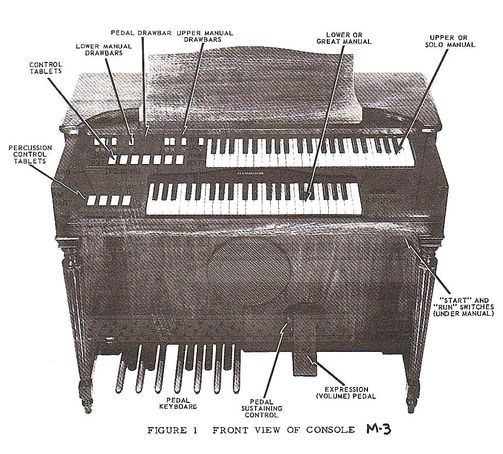

      Praten ze ineens over console? Het was toch een SPINET?



************************************************************************

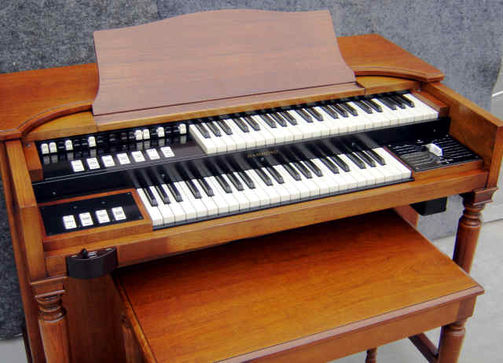

M 3 MET EXTRA PRESET-UITBREIDINGSKIT OP HET BAKSTUK RECHTS ONDER



Hier vast een heerlijk stukje jazz op een M-3
http://www.youtube.com/watch?v=b2Env7Qa1qg&feature=related

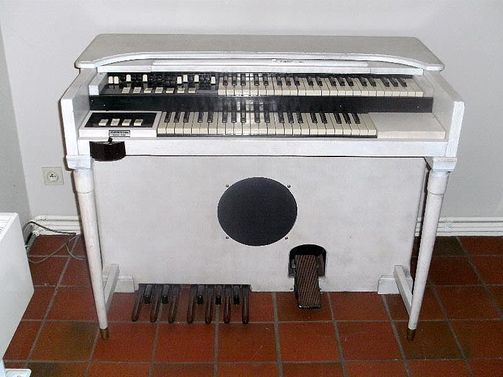

M 3 IN WITTE UITVOERING

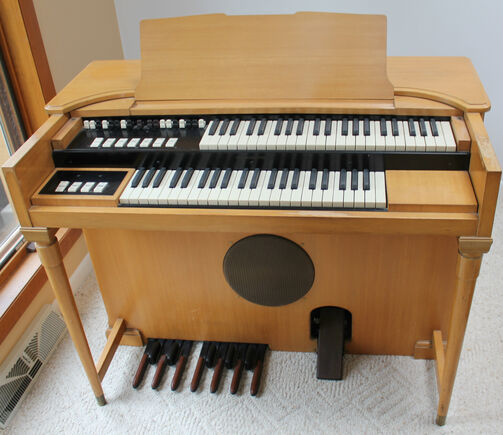

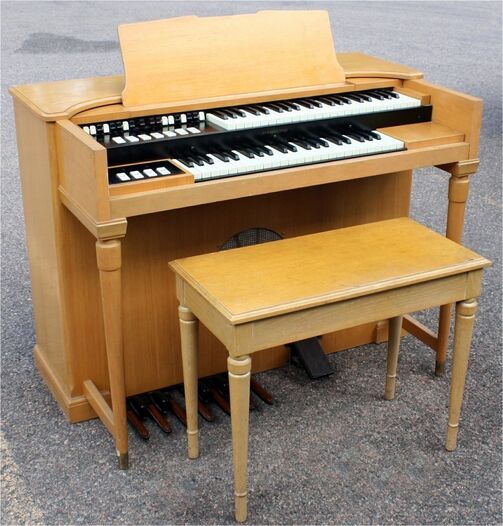

Hieronder een prachtige blank houten uitvoering









 ************************************************************************

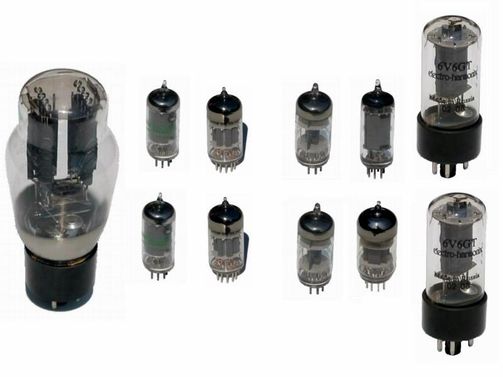

M 3 BUIZEN-SET
************************************************************************







Kijk hier hoe een eigenaar van een M 3 het instrument uitlegt:
http://www.youtube.com/watch?v=cxEqMiZpOPw&feature=related

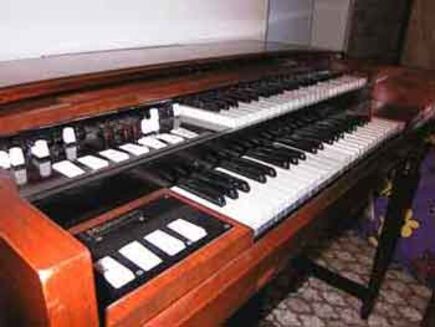

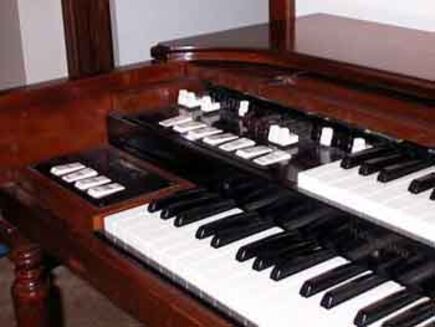

DE ORIGINELE M 3 VAN BOOKER T

************************************************************************








Model M-101
tonewheel

Spinet model met B-3 technologie

Traditional mahagony

Aug 1961-Jan 1968












Met hier een leuke film over het binnenwerk:

http://www.youtube.com/watch?v=mEUY-K8c0LA&feature=related



******************************************************

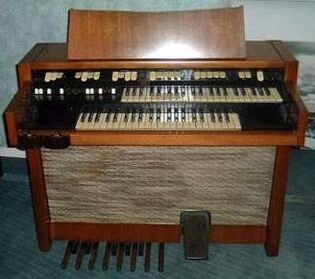

Model M-102
tonewheel

Versie in
Contempary Noten

Mei 1962-Jan 1968













De M102 in de "Funky"-mode:
http://www.youtube.com/watch?v=I7NW79IkrPk









Model M-102 Transportable
tonewheel

Wit slijplak uitvoering.
(model is 2 delig)
Werd in de fabriek in
Edgware London UK
deelbaar gemaakt.

Dec 1965-Jan 1968



Alhoewel ze er charmant uitzien, moeten dt potige dames zijn.
Deze foto is een understatement van de eerste orde....
Want welke Hammond toonwiel weegt er nou licht...





Hieronder:
folder van 2 delige M102 voor de muzikant onderweg


******************************************************

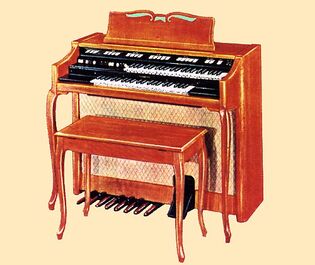

Model M-103
tonewheel

Versie in Chippendale styling
en
kersenhout.
Chique en redelijk zeldzaam!

Nov 1961-Jan 1968





http://www.youtube.com/watch?v=xAbtv9cr6Oc&feature=relmfu





Model M-111
tonewheel

Traditional styling in walnut.


Nov 1961-Jan 1968


http://www.youtube.com/watch?v=7ZP5flT1780&feature=relmfu

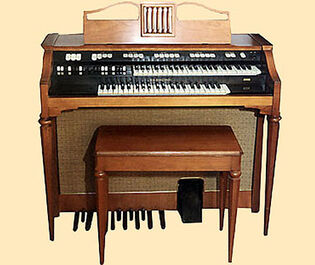

Model M-143
tonewheel

Early American styling
in kersenhout


Redelijk zeldzaam.

Juli 1964-Jan 1968






http://www.youtube.com/watch?v=kI1SQkwLGIw

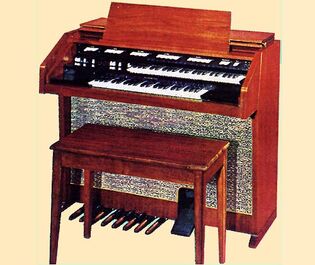

Model M-162
tonewheel

Institutional styling in walnut met afsluitbaar deksel

Een "6" in de modelcode betekent
altijd een deksel.
Zie "modelwijzer."









Hier in een kerk, het domein waar het instrument voor bedoeld was:
http://www.youtube.com/watch?v=wshz7fHHarc


Ook als M 165 in eiken
Febr 1965- Jan 1968

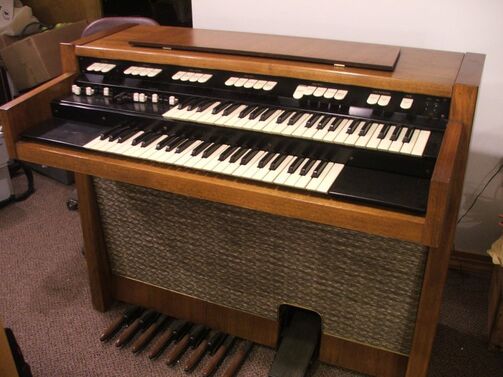

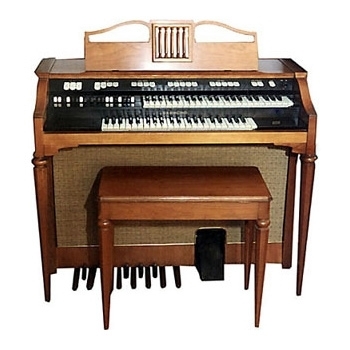

De M 100 serie werd geproduceerd van 1961 tot 1968 toen deze serie werd opgevolgd door de T serie. De M 100 serie werd omschreven als "Home stijl spinet met interne versterker en luidsprekers."
Kabinet afmeting: 113 x 62 x 93 (W x D x H in cm)
2 klavieren elk 44 toetsen en 13 tonig pedaal.
Controls: 9 drawbars bovenklavier en 8 drawbars onderklavier,
1 pedaal-drawbar met pedaal sustain.
Percussie registers 2e, 3e, decay en soft percussion
Vibrato (Small, Chorus, Celeste 1, Celeste 2)
Presets: 5 Lower, 5 Upper, 2 Reverb, 1 Volume (Brilliance ontbreekt!)
Amp/Output: interne eindversterker luidsprekers: 2 x 12" Reverb 1 x 8"
Mechanische toongenerator met scanner vibrato, geen harmonische foldback.
M100 A had extra functies inzake een aantal percussion stemmen en brush/cymbal effecten.
De M102 TP is in Engeland deelbaar gemaakt voor de "musician on the go".

Basismodellen: M-101, M-102, M-103, M-111, M-143, M-162 en M-165.
De prijzen varieerden tussen  $ 1495,- (M-100)  tot $ 1710,-  (M-143)

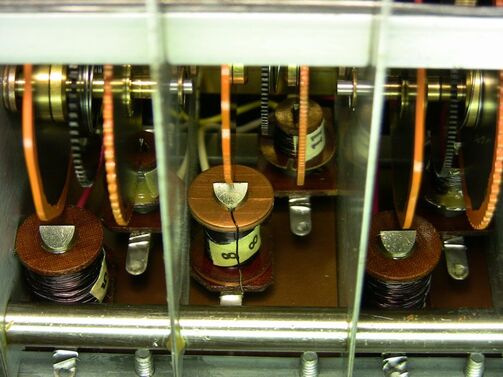

M 102 met hieronder de toonwielgenerator:




****************************************************************************

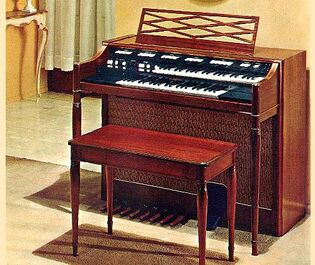

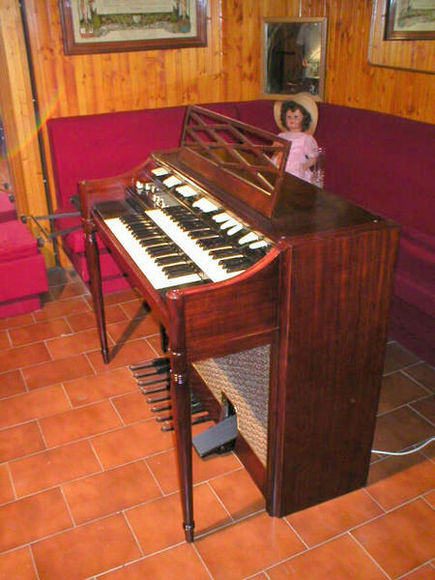

M 101 (MAHOGANY)

*************************************************************************

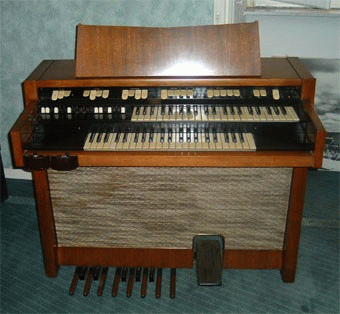

        M 102, zeer goed verkocht en geliefd in de lage landen

************************************************************************

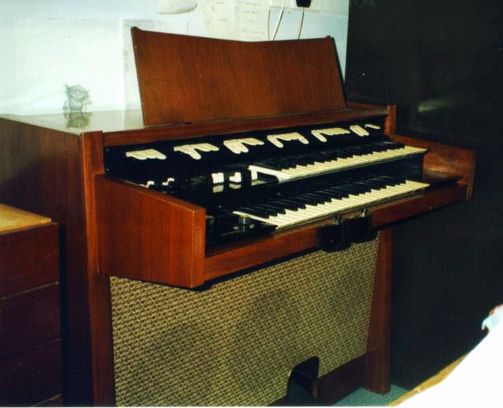

M-102-A met percussion bakstuk linksonder

*************************************************************************

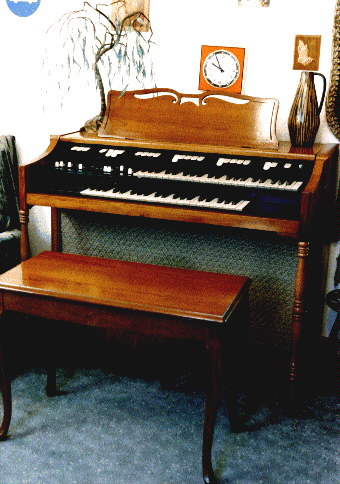

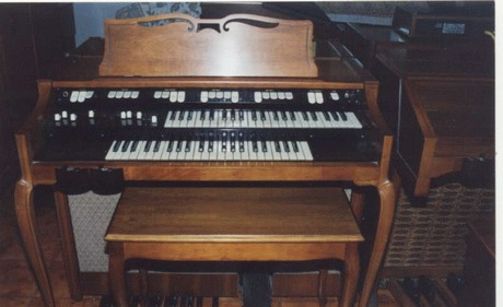

DE PRACHTIGE M 103 in kersen

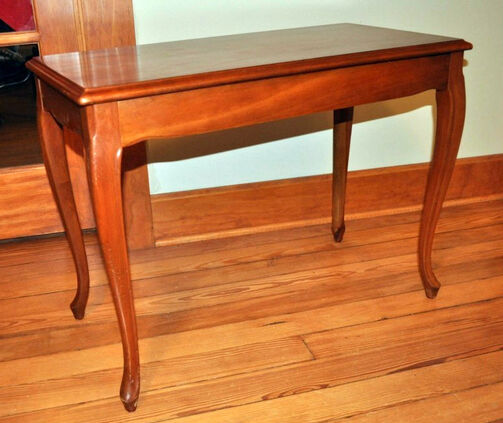

Hieronder de originele M 103 bank

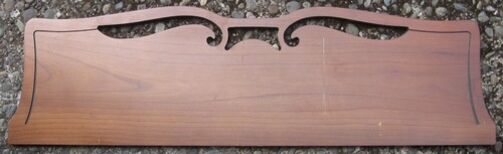

En de kenmerkende lessenaar:

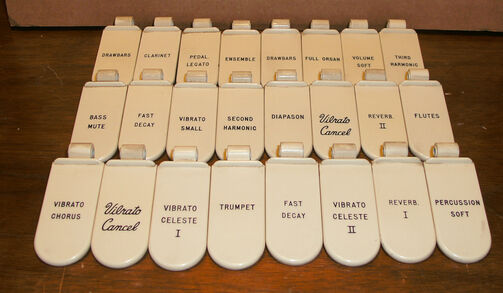

De M register-wippers geven een compleet overzicht:





************************************************************************

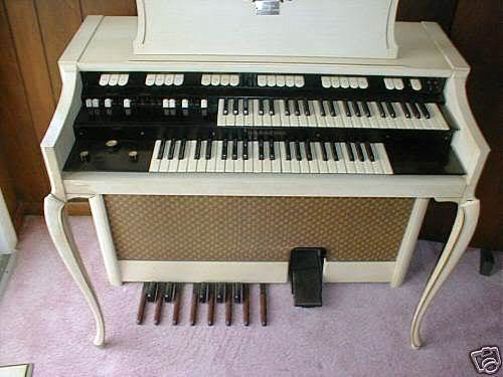

DE M 103 A in wit (zeer zeldzaam)





Dit is een vreemde combinatie:
De lessenaar is van een M 103, doch deze is in Queen Anne stijl
en hier zitten rechte poten onder.
Wel is het originele bankje bijgeplaatst vooropgesteld
dat we dit instrument toch als M 103 beschouwen.

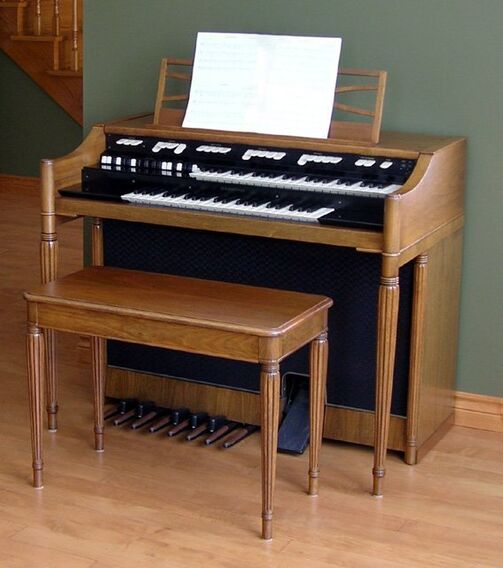

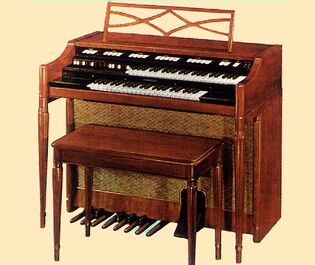

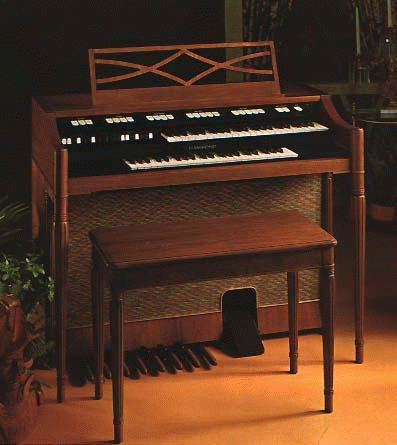

M 111







m111

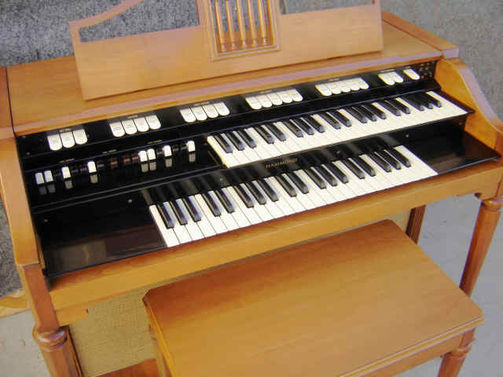

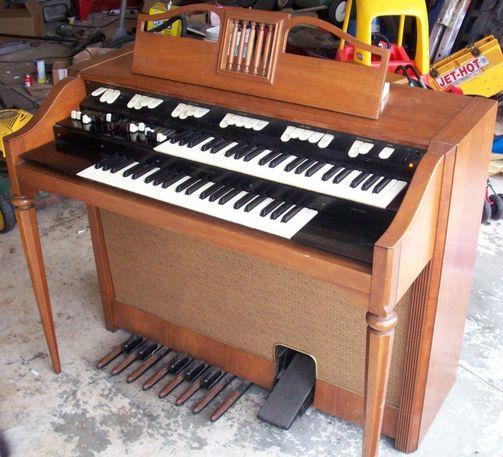

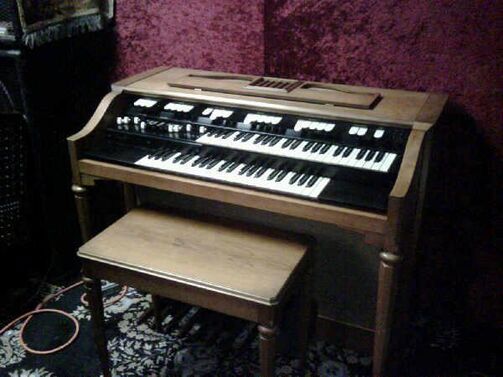

M 143

Hier een link naar een fraaie film over het functioneren.
http://www.youtube.com/watch?v=sMhrer4tKk4&feature=related



M 143

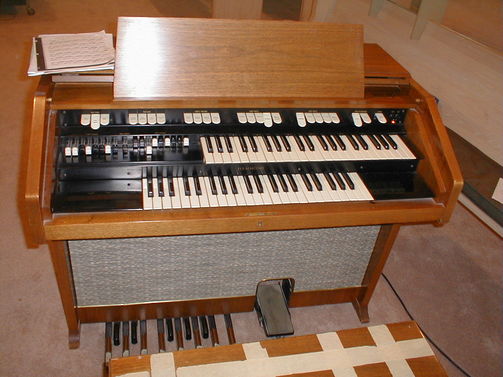

M 162 (met deksel)

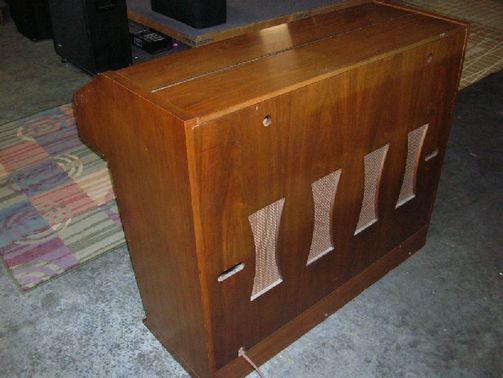

M 162 ACHTERZIJDE

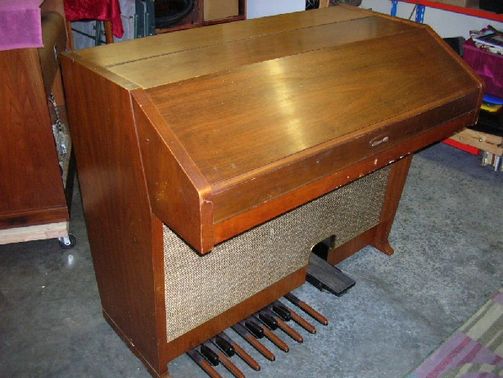

M 162 GESLOTEN



M 162 uit Duitsland/Denemarken met de extra schakelaars op het rechter bakstuk.
Op het linkerbakstuk een aantal effecten en extra registers.

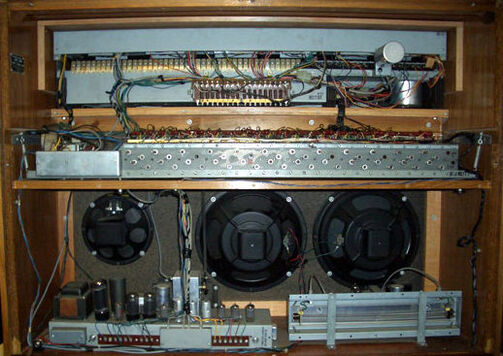

 Een prachtige inkijkje in het binnenste van een M-100

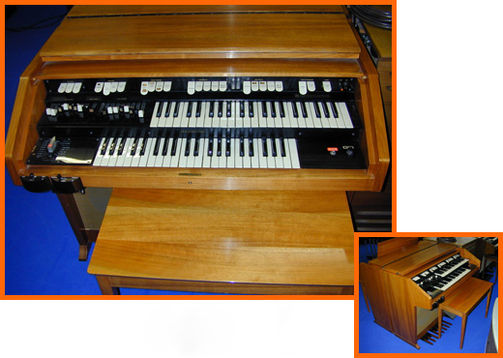

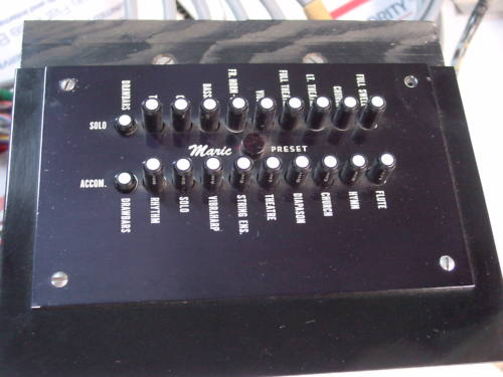

"MARIC" PRESET UITBREIDINGS-KIT VOOR M 100 SERIES





DE ORIGINELE DOORGEZAAGDE M 102 VAN PINK FLOYD !

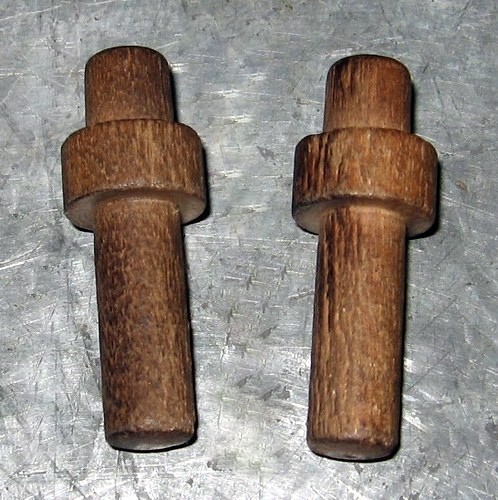

Dan nog even een raar verhaal.
Op internet werden deze vreemde objecten aangeboden.

met de volgende omschrijving:
"Hammond Organ M2 M3 BENCH HEIGHT ADJUSTERS"
Ze bleken een officieel, ooit geleverd accessoire te zijn:
Als in de binnenkant van de bank een gat wordt geboord in de poten, dan kunnen deze elementen erin worden geplaatst en wordt de bank enkele centimeters hoger !!!
Zoals de naam weergeeft, werden ze als accessoire bij de M-2 en M-3 geleverd.






M-100 series:
M-101:  Traditional, Mahogany 1  Aug 1961 - Jan 1968
M-102:  Contemporary Walnut May 1962 - Jan 1968
M-103:  French Provincial Cherry Nov 1961 - Jan 1968
M-111:  Contemporary Mahogany Nov 1961 - Jan 1968
M-143:  Italian Provincial Cherry Jul 1964 - Jan 1968
M-162:  Institutional Walnut Feb 1965 - Jan 1968
M-165:  Institutional Tudor Oak Feb 1965 - Jan 1968
M-101-A  Jan 1967 - Jan 1968
M-102-A  Jan 1967 - Jan 1968
M-103-A  Jan 1967 - Jan 1968
M-111-A  Jan 1967 - Jan 1968
M-143-A  Jan 1967 - Jan 1968
M-102-TP Jan 1968
M-1000  1990 – Italy and USA only
M-2000  1990 – Italy and USA only

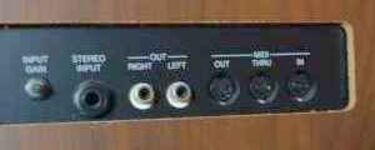

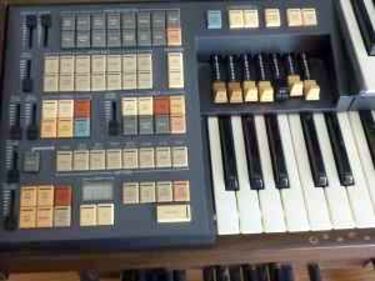

Hammond M-1000 / M-2000


De hieronder afgebeelde M 1000/2000 series zijn zg. intermediate modellen geweest die Hammond in opdracht liet bouwen bij Orla in Italie. Eigenlijk zijn het dus gerebadgede Orla orgels net zoals gerebadgede Content orgels die door Hammond onder de Hammond naam en onder de Concert series op de markt zijn gebracht.

Voor de volledigheid van onze website laten we hieronder de foto's zien. Aangezien deze modellen niet in ons deel van de wereld op de markt zijn geweest hebben we ze verder buiten beschouwing gelaten. Mochten we nog verder nieuws van deze modellen vinden dan zullen we e.e.a. uitaard toevoegen bij deze gegevens.

M 1000 (USA only)

*************************************************************************

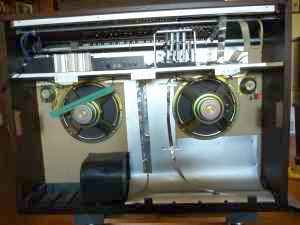

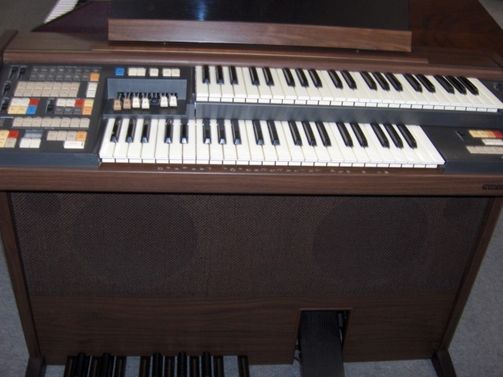

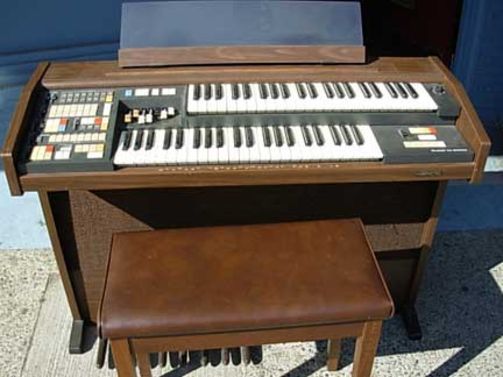

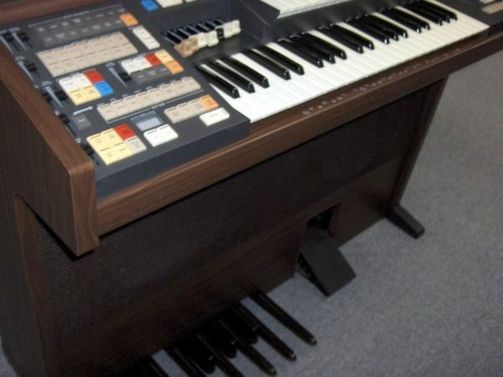

M 2000 (USA only)
