De HAMMOND T serie

Dit model was méde daarom zo enorm succesvol, omdat het in veel modellen en stijlen geproduceerd werd. Letterlijk voor élke huiskamerstijl had Hammond wel een passend model. De T-serie was het allerláátste toonwiel-spinet model met 2 klavieren en 13 tonig pedaal dat werd gemaakt. Met de T-500 serie werd de T-serie afgesloten.



Het werd een enorme serie, op vele plaatsen over de wereld gebouwd;
we lopen ze na:
eerste model was de T-100,Denemarken en Duitsland ,Institutional,1968,in walnoot en lichte houtsoorten,met zwaar Klavierdeksel;zonder deksel was hij als T-100-J te bestellen.
De T-101 was ook een walnoten uitvoering,daar gemaakt zonder klavierdeksel.

In Engeland bouwde men de T-102, met een iets ander design als de USA,1968,Walnut
Deze kwam daar ook in Teak en Mahogany vandaan.
de Engelse T-102-1 kwam in Walnut,Mahogany,en Teak,1968 zonder Leslie-uitgang

De T-111 was een T-112 ,maar dan in Mahogany
T112 Traditional,Walnut,Maart 1968-Oct.1969 , USA
Tr-100 In Denemarken en Duitsland gemaakte portable 68/69 Kijk voor meer

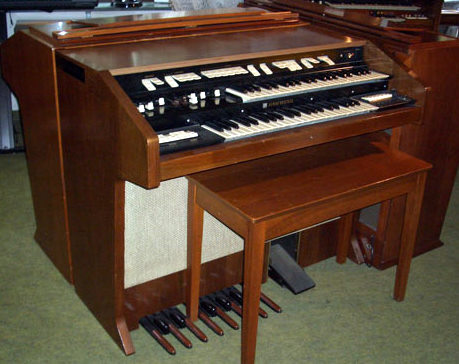

TR-200 In Denemarken, Duitsland,België en zelfs in HOLLAND(?!) ,Institutional,1969, Walnut,Teak, en Palisander, Met klavierdeksel, lees hier meer
TR-201 Alleen in Duitsland en Denemarken gebouwd,Walnut . lees hier méér

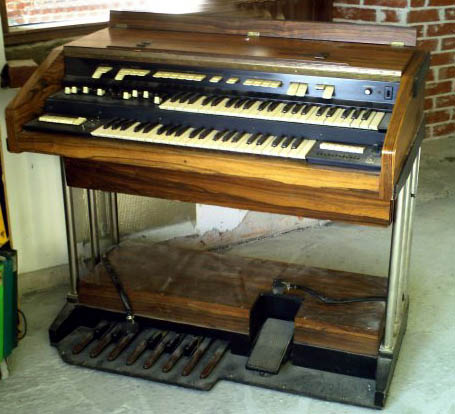

TTR-100 Duitsland en Denemarken Portable.Walnut en Light Wood portable 1968

T-200
Institutional,met klep,1968,Walnut en Teak soorten, Duitsland en Denemarken  hetzelfde als de T-100  series, maar dan met ingeb. Leslie meeste gebouwd in Hamburg.
T-201 Zelfde als T-200 maar zonder klep.
T 202 Engeland 1968 walnut geen klep, iets anders design als USA model.( lessenaar)
T-202-1 Zelfde als T-202, maar  dan zonder Leslie-uitgang
T-211 Traditional,Mahogany,Jan 1968 USA met ingeb. leslie
T-212 Traditional,Walnut,Jan 1968,USA zelfde.
T-222 Contemporary Walnut,jan 1968,USA zelfde
T-222-S  zelfde

T-233 French Provivial Cherry jan.1968 USA same
T-233-2 zelfde, maar dan met ritme effecten op bakstuk linksonder
T-243 Early American Cherry Jan 1968  USA zelfde als T-233
T-243-2 was ook onder de naam 233-2 gefabriceerd

T-262 Institutional Walnut 1968 USA Kerk-registers,andere percussion,Klep
T-265 Zelfde, maar op speciale bestelling in Oak
T-282 Italian Provincial walnut jan 1968 USA als t-243 etc.
T-295 Mediterranean Oak jan 1968 USA same
T- 211-1 traditional  Mahogany jan1968 USA als T-200 series,maar dan extra ritmegeluiden
T-212-1 Traditional Walnut apriln 1969 USA same
T-222-1 Contemporary Walnut april 1969 USA same
T-233-1 French Provincial Cherry same
T-243-1 Early American Cherry, same
T282-1 Italian provincial Walnut same
T-295-1 Mediterranean Oak , same

T-200-2 1968/1969 USA Rhithm II onderbouw-uitschuifbare rhitmebox
T-222-2 Contemporary Walnut 1969 USA same
T-233-2 French Provincial Cherry same
T-243-2 Early American Oak same
T-282-2 Italian Provincial walnut same
( PS de RHYTHM II unit kon later ook nog bij alle T-modellen ondergebouwd worden)

T-312 Traditional Fine-Grain-Walnut 1968-1969 USA als t-200 series,maar met RHYTHM RAIL
T-322 Contemporary Walnut same
T-333 French Provincial Cherry same
T-343 early Amerikan Cherry same
T-382 Italian provincial Walnut same
T-395 Mediteranean Grained Oak same
T-412 Traditional Fine grain walnut 1979-1972 USA same
T-422 Contemporary Walnut same
T-433 French provincial cherry same
T-443 early american Cherry same
T-482 Mediteranean Grained Oak same

T-500 Institutional Walnut 1972 Denemarken en Duitsland met deksel( heette ook "6000")
T-500  Institutional Walnut 1972 Engeland iets ander uiterlijk
T-500 Instutitional Walnut 1972-1975 USA Leek erg op T-562, met klep
T-500A verder niets over bekend
T-522 Contemporary Walnut 1972-1975 USA Met cassettedeck
T-522-C Contemporary Walnut tot 1975 Belgium same
T-522-SC same
TR-522 Institutional walnut Denemarken en duitsland
T-524 Contemporary Soft Discr.Pecan 72/75 USA
T-524-C same
T-546 Early american Soft Burned maple same
T-546-A Early American Soft Burned maple USA
T-546-C same
T-562-SC Institutional walnut -1975 Belgium
T-562 Scan same met deksel Scan betekend misschien zelfde als SC
T-562-L Institutional Walnut 72-75 USA Met klep
T-562-L Institutional Oak USA same speciale bestelling
T-582 T-582-A T-582-C Italian provincial Walnut 72-75 USA
T-595 T-595-A T-595-C  Mediterranean Grained oak Usa same
de toevoegingen A,L,en SC zijn nog niet bekend, maar de C staat voor Cassette deck


In 1968 werd begonnen met deze serie. Ook al heeft de T-serie transistor versterkers,echte toonwiel  generator en vanzelfsprekend de originele Hammond scanner vibrato. Een T-serie model is dus een volwaardige Hammond,
die wanneer het instrument naar behoren werkt, veel mogelijkheden en veel plezier biedt:
een grote sound uit een klein instrument !

ATTENTIE: Let bij onderhoud op het feit dat de drawbars bij de T serie nimmer met contactvloeistof behandeld mogen worden, dus geen spuitbussen o.i.d. gebruiken.
De kunststof drawbar behuizingen worden daardoor bros en zullen t.z.t uiteenvallen en verbrokkelen. Deze drawbar behuizingen zijn NIET meer leverbaar. U bent gewaarschuwd.

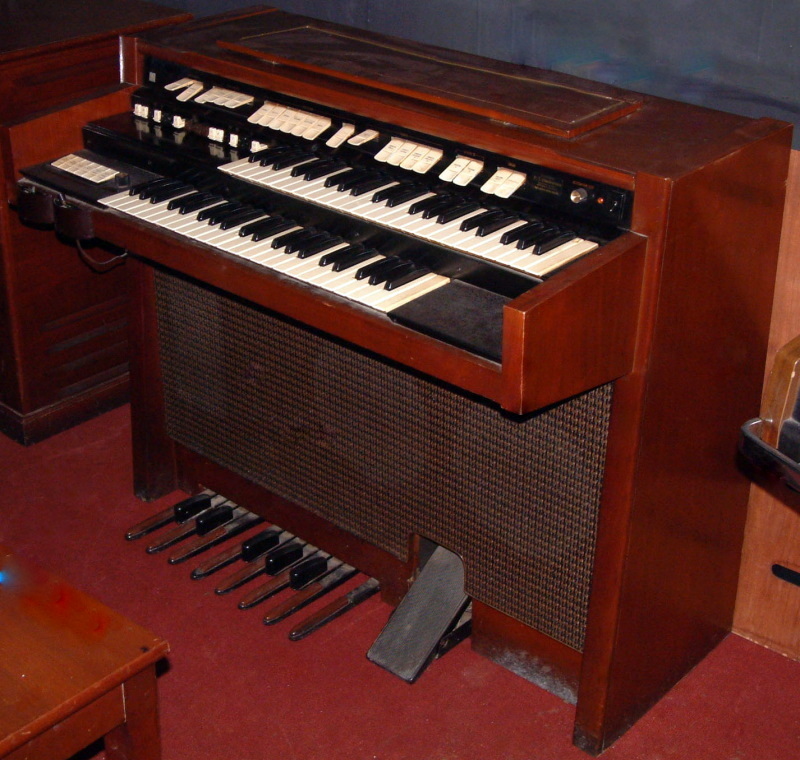

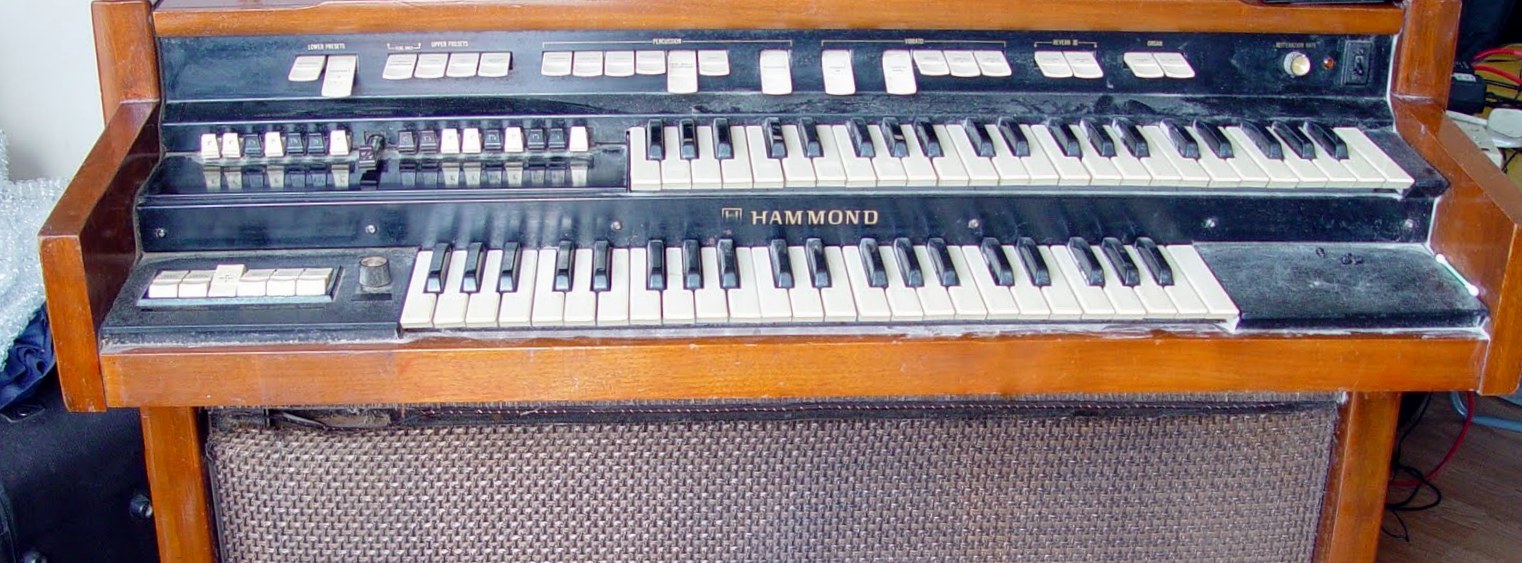

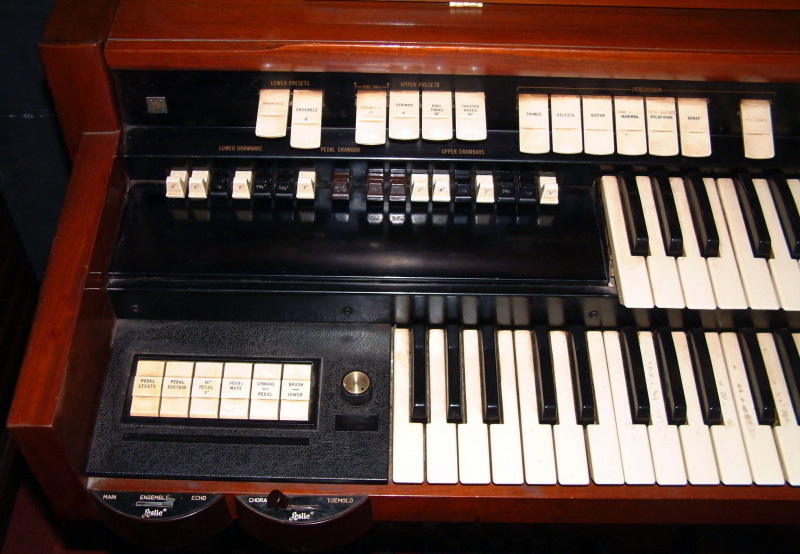

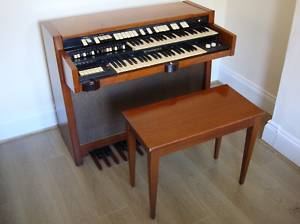

We beginnen met de uiterst zeldzame T-102

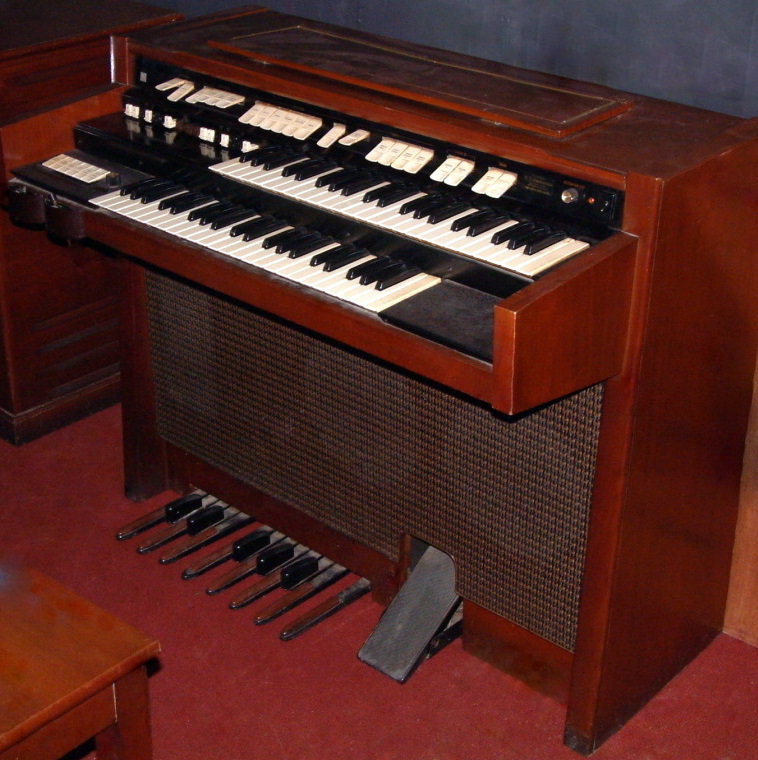

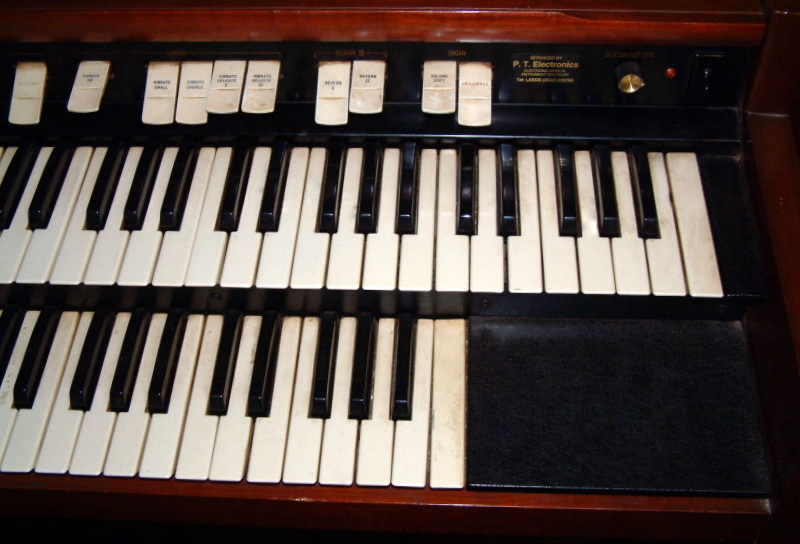

Hieronder met een leeg bakstuk rechtsonder















Een iets latere versie met een Cymbal/Brush bakstuk

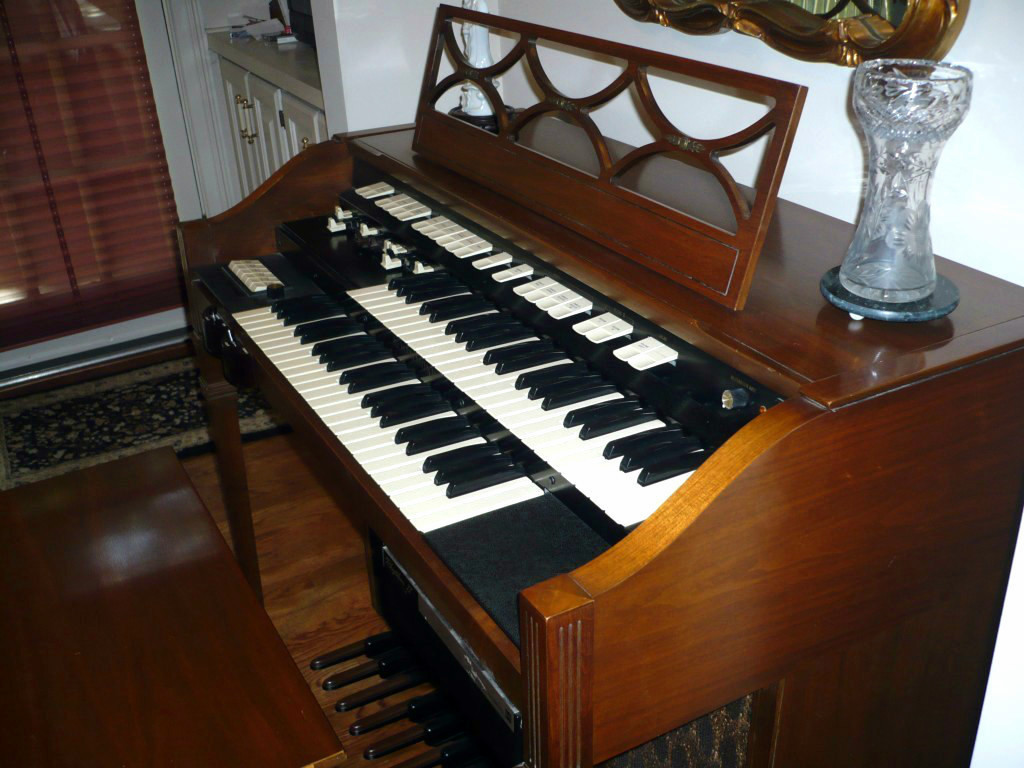

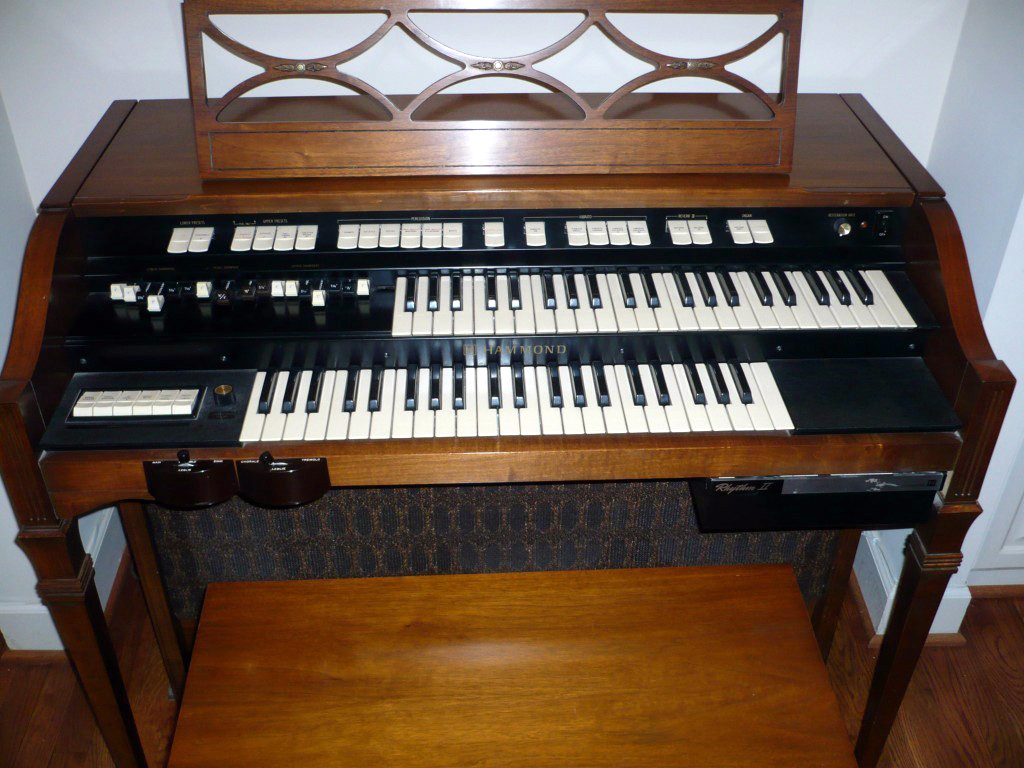

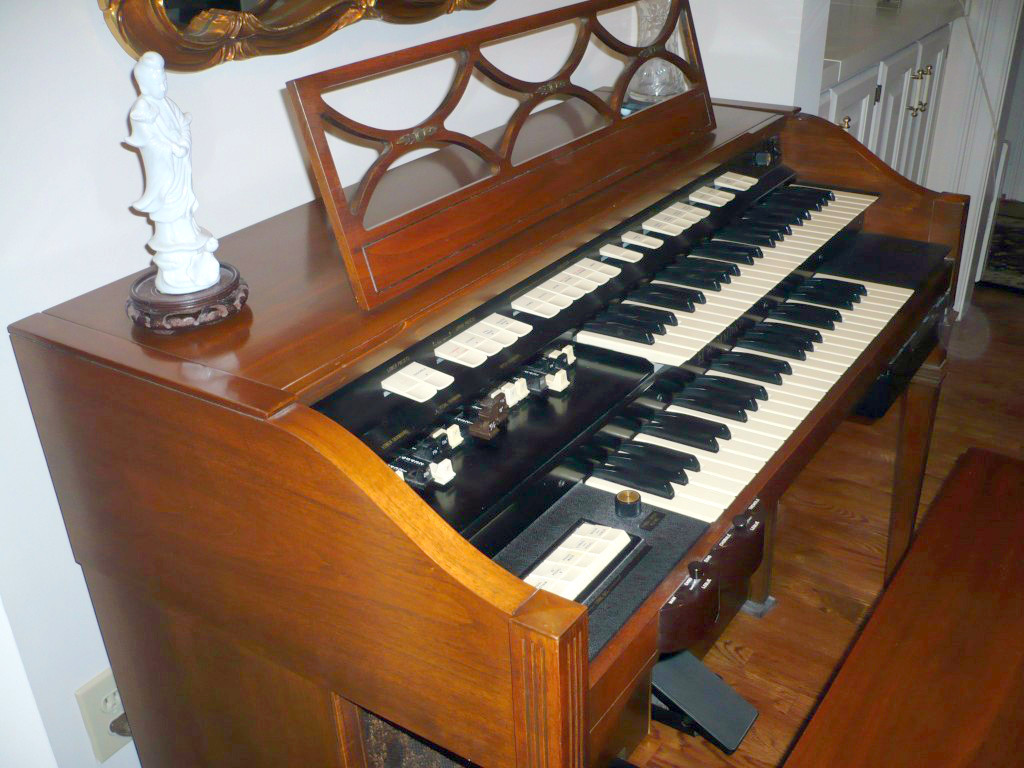

Dan de T 112 :













Hieronder een T 122 met
de rechter Leslie-schakelaar op een gekke plaats.....


**********************************************************************

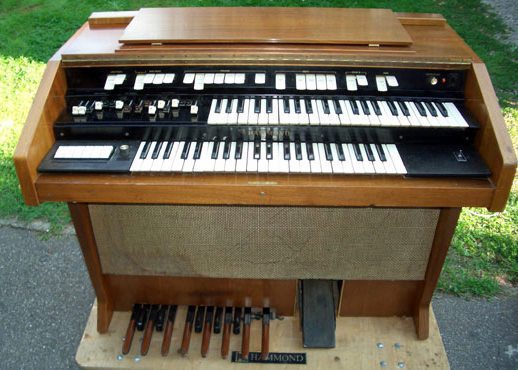

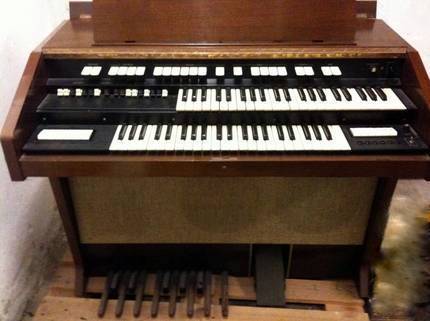

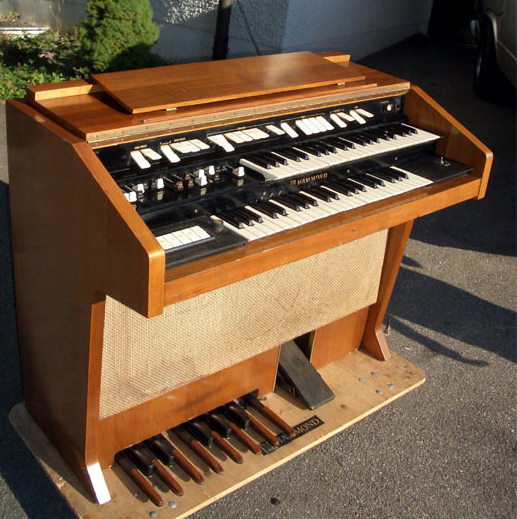

Dit is een Duits/Deense T 100, gelet op de lessenaar.



Bakstuk rechtsonder bij de T 100:

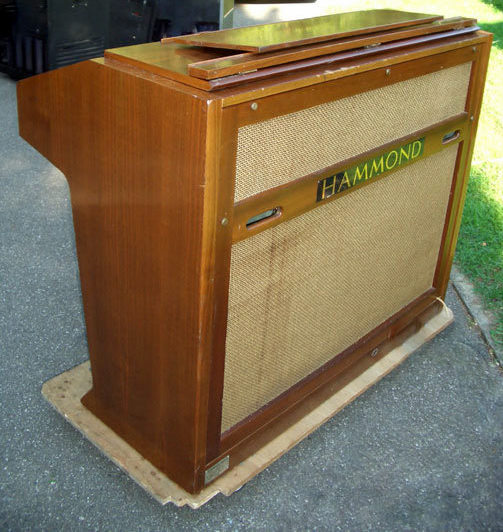

De Duitse en Deense T-100 modellen waren voorzien van een deksel en de Vibrato schakelaars waren iets anders uitgevoerd. Op het rechter onderbakstuk bevond zich een schakelaar, om het Lower Vibrato te kunnen in- en uitschakelen.

Het model hieronder zou dus eigenlijk een T 162 zijn.


************************************************************************



Duitse/Deense T 162 uitvoering
 Met brush/chime op het linker onderbakstuk
Rechts onder zien we de extra Vibrato schakelaar, zie text)





T 162 Voorzijde Deens/Duitse uitvoering.
Op het rechter onderbakstuk ziet u de Vibrato Lower On/Off Schakelaar





************************************************************************

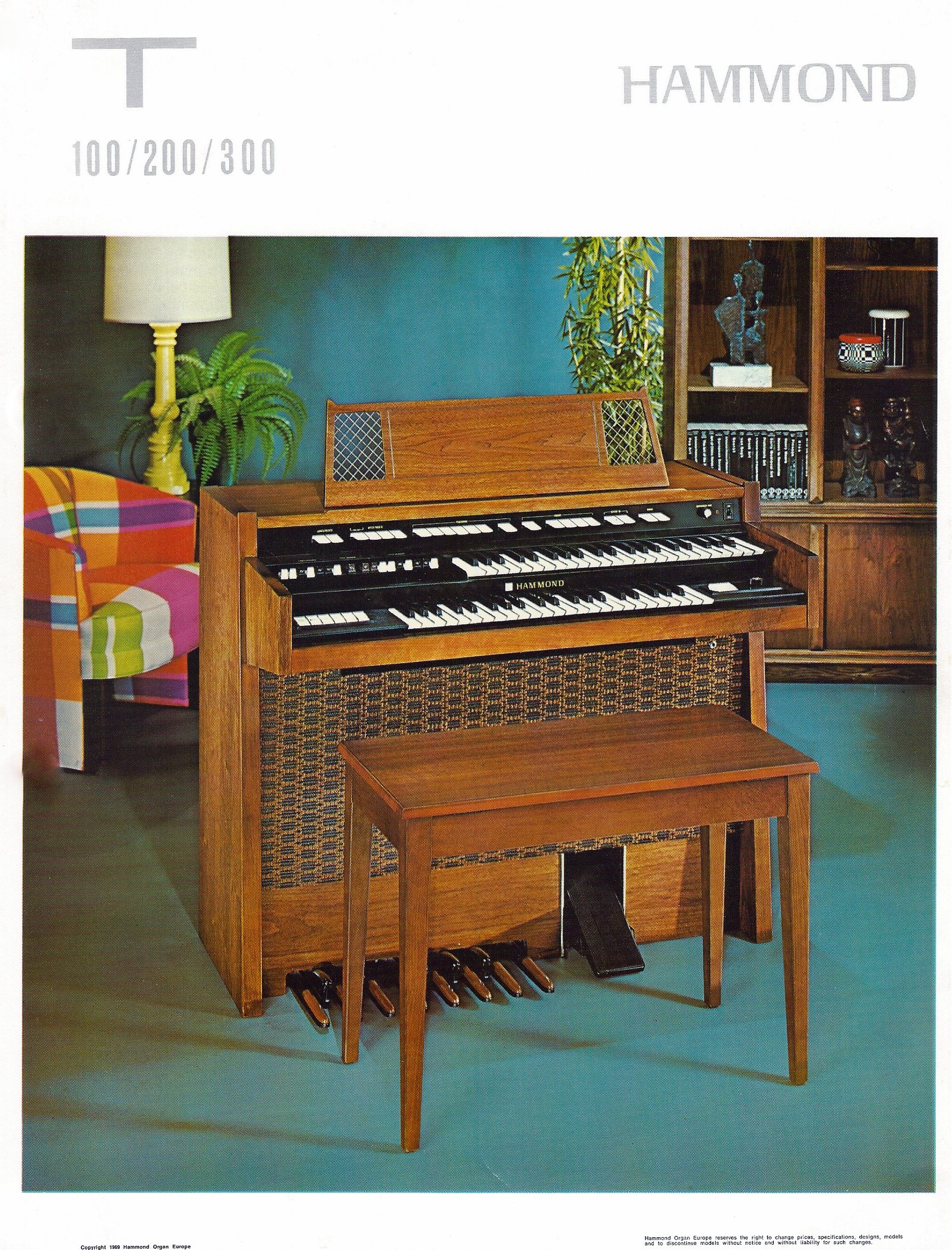

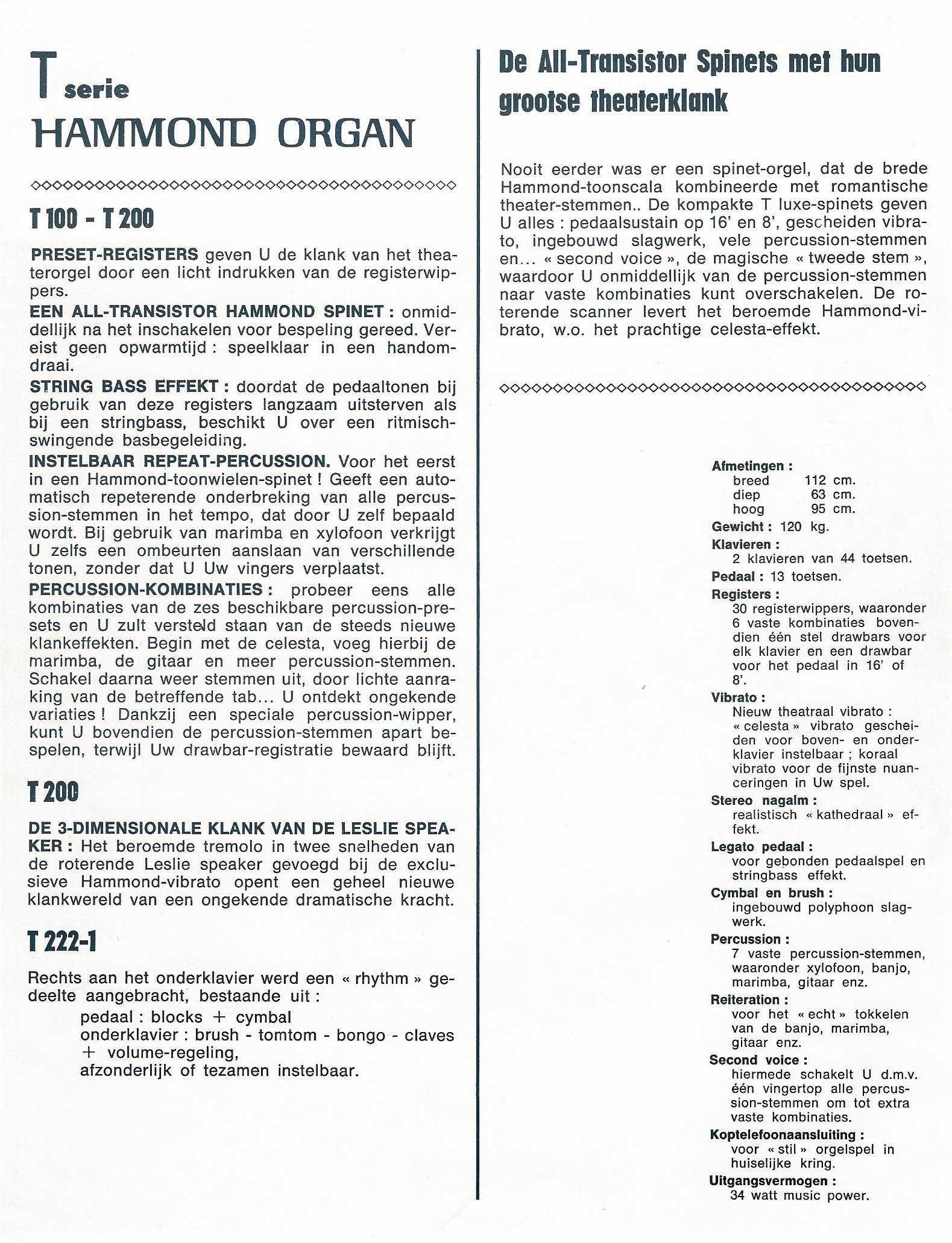

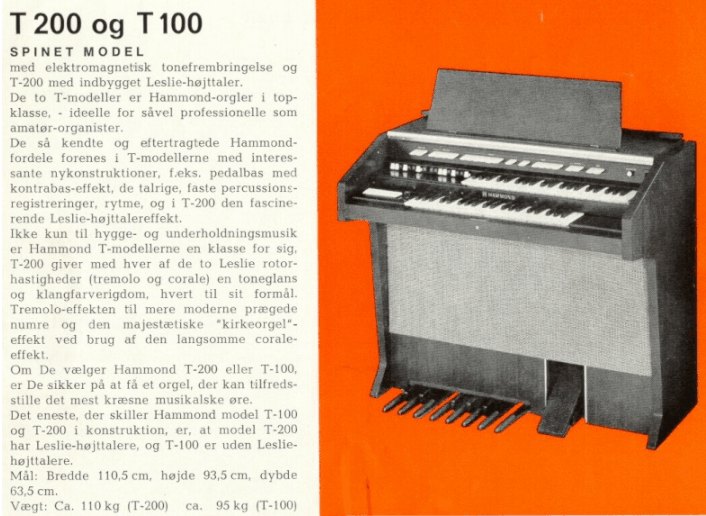

DEENSE T 100/T 200 SERIE FOLDER
(In Denemarken zijn er grote aantallen van dit model geproduceerd)
*************************************************************************

De T-200 series waren gelijk aan de T-100 series, maar hadden standaard een ingebouwde 2-speed Leslie.

De modellen in de 200-series zijn:
T-211    1795,-
T-212        1840,-
T-222        1840,-
T-233        1875,-
T-243        1875,-
T-295        1875,-

Alle T-200 series modellen werden leverbaar vanaf Januari 1968.
De niet in Duitsland en Denemarken gebouwde T 100 serie hadden op het rechter onder bakstuk een tweetal schakelaars voor Brushes en Cymbal en een volume regelaar voor die effecten.
Later kwam er een update voor de T-200, en werd de model aanduiding: T-200-1
(zoals hieronder meerdere malen te zien)
Op het rechter onderbakstuk waren Rhythm-effecten toegevoegd: drum effecten voor de pedalen en voor het onderklavier. Bovendien zaten er drukknopjes waar mee men a.h.w. manueel kon "drummen"
Nu lijkt het wat primitief, maar destijds was dat toch wel het "non plus ultra".

Nog iets later kwam de T-200-2, welke een automatische rhythm unit aan boord had.



Hier onze good old John borghuis op de T 122
https://www.youtube.com/watch?v=9O37sq8nd3c&playnext=1&list=PL9C82E0034ECB9453&feature=results_main
************************************************************************

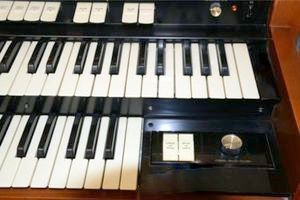

Rechteronder bakstuk bij een T 200-1 versie
************************************************************************

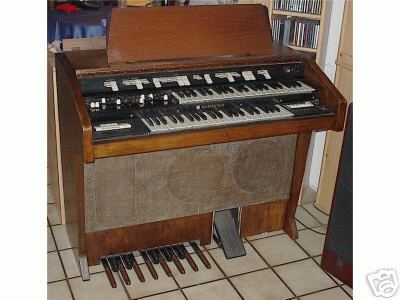

 Hieronder een Duits/Deense versie van de T-200

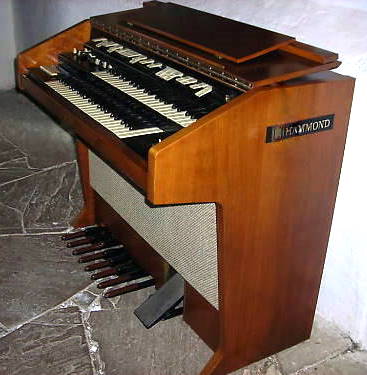

 Hierboven en onder  de T-200, zoals deze gebouwd werd bij Brodr. Jörgensen in Kopenhagen.

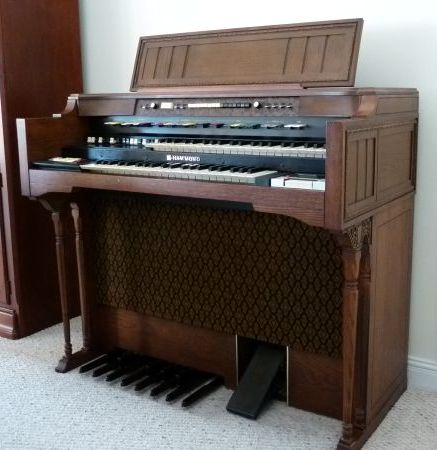

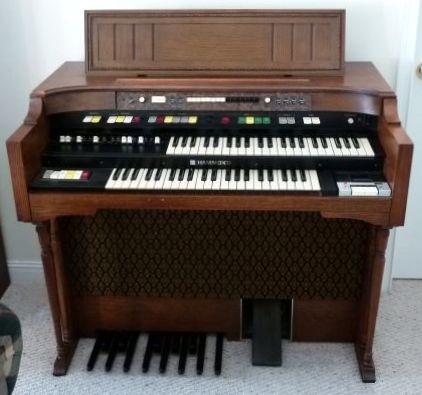

Hieronder model T-202:

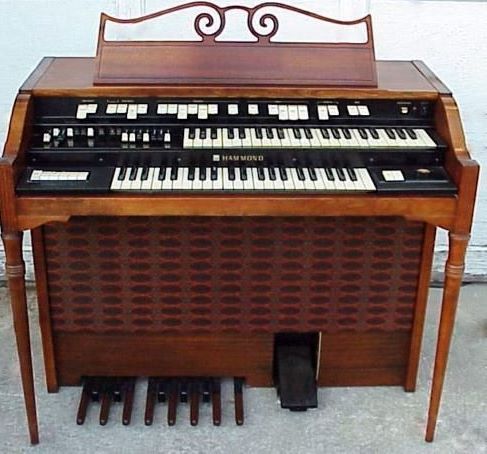

De elegante T-211 :

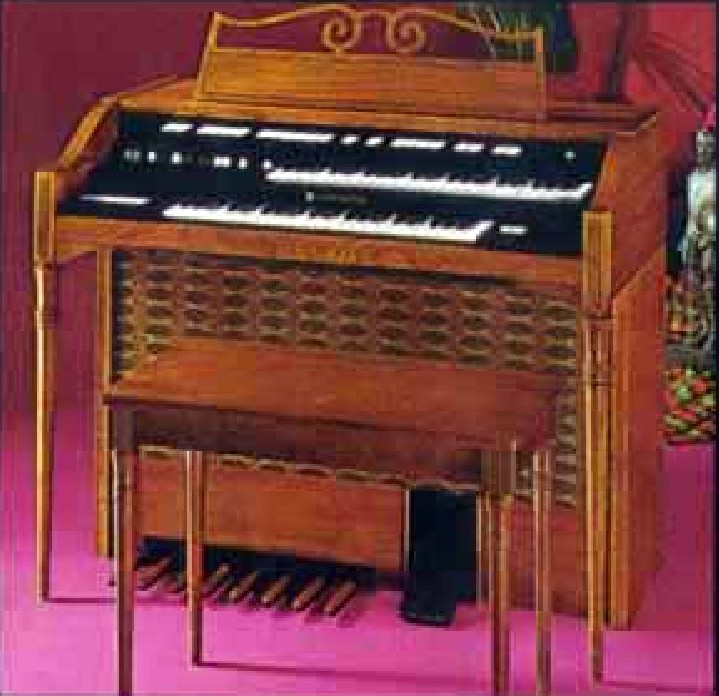

Hieronder een T 211-1 in Traditional Mahony.
Met een ingebouwde Rhythm II heette hij  T-411



demo op de T 212:
https://www.youtube.com/watch?v=HVAeTHTM0RM&feature=related

*************************************************************************

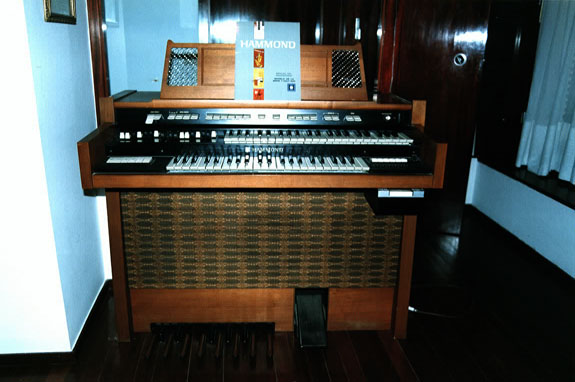

Hieronder een in Antwerpen gebouwde T-222, met Cassette Onderbouw!

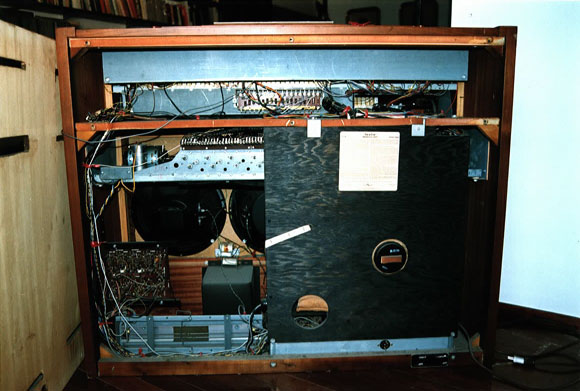

Hieronder het T-222 binnenwerk

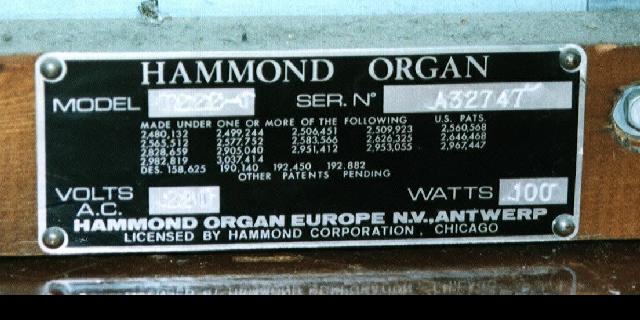

Hieronder het T-222 serienummerplaatje:

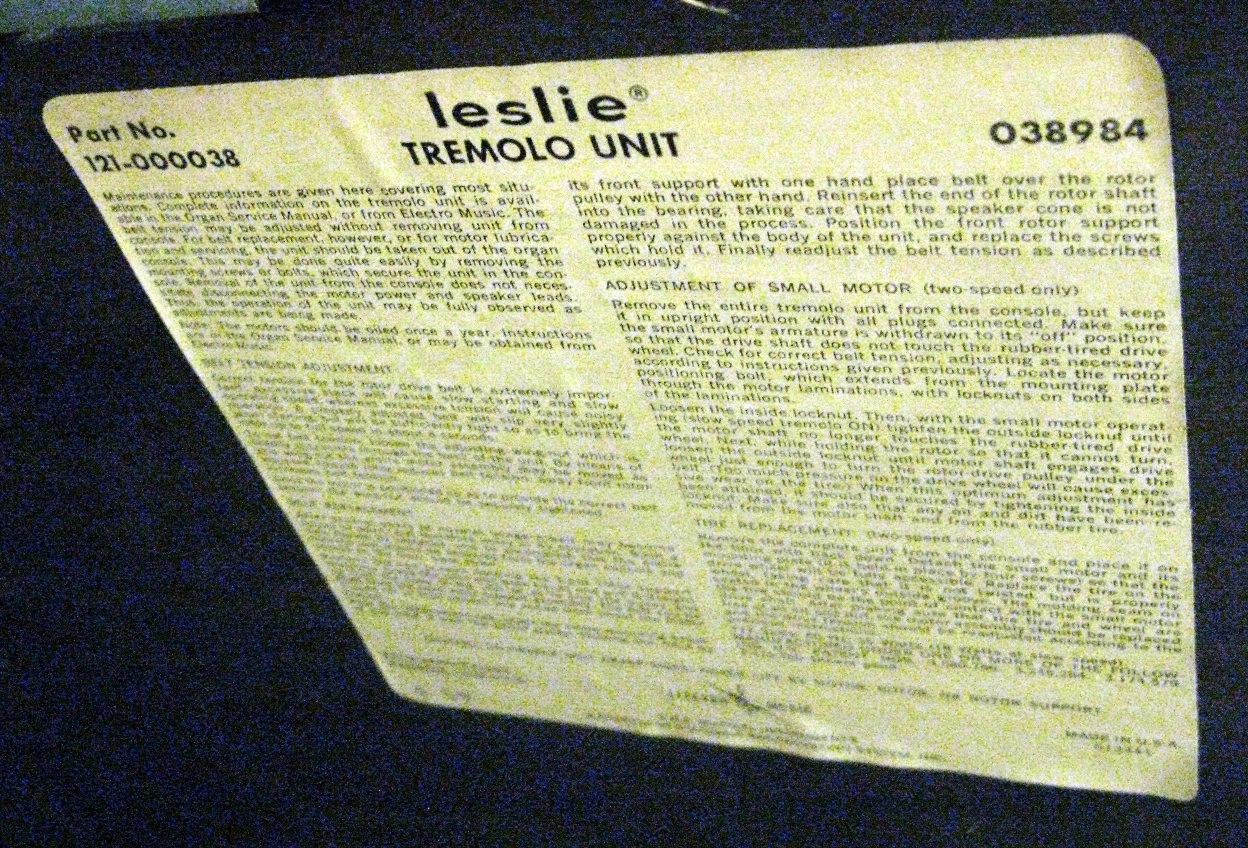

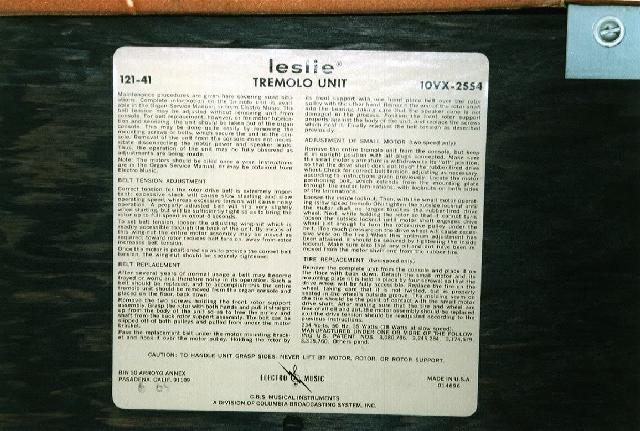

Hieronder de T-222 inbouw Leslie unit

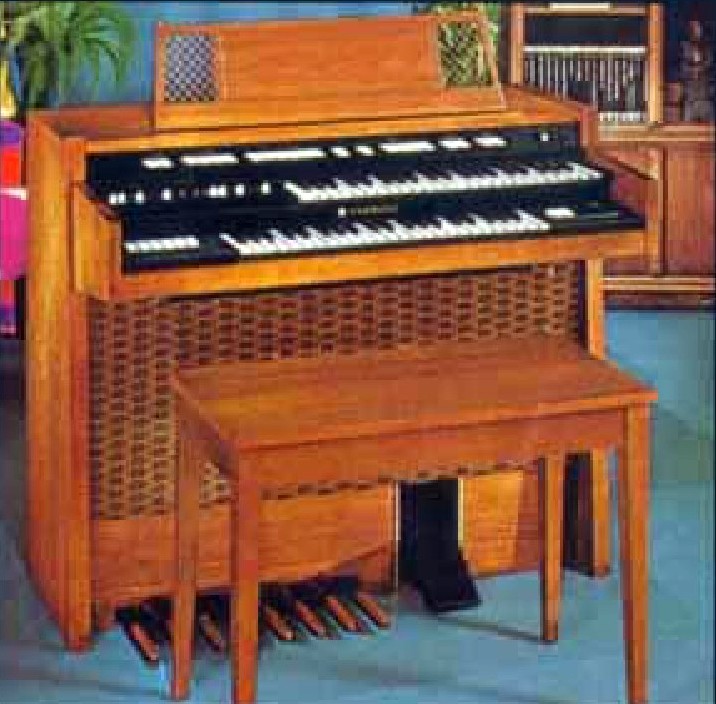

Hieronder eem T 222-1 in Contempary Walnut
Met een ingebouwde Rhythm II heette hij dan T-422




************************************************************************

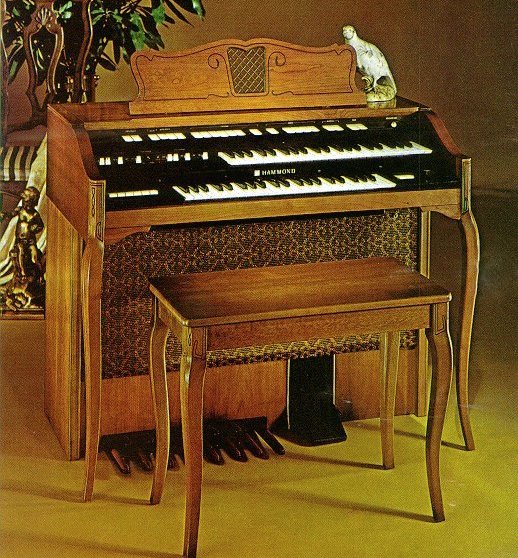

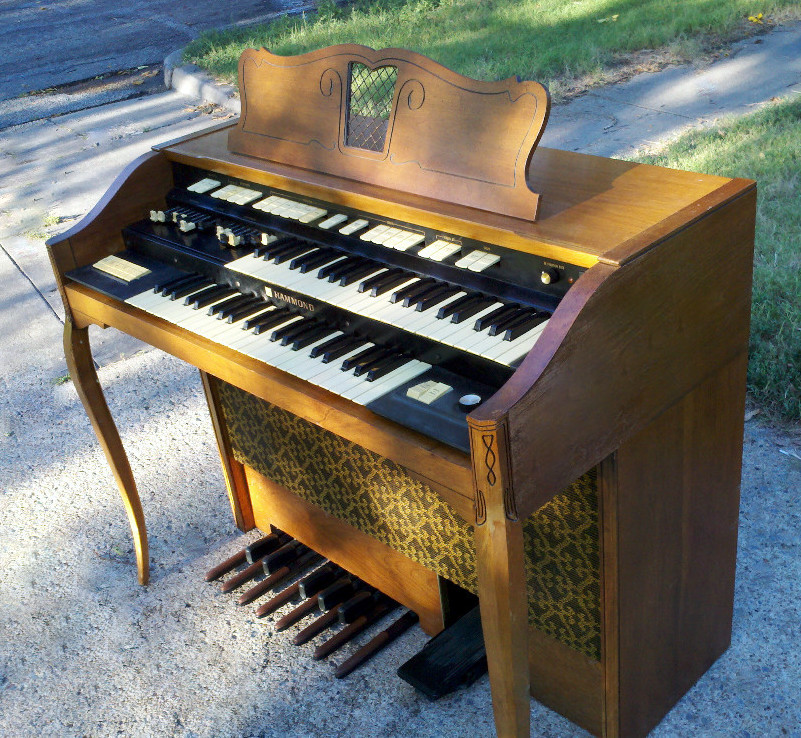

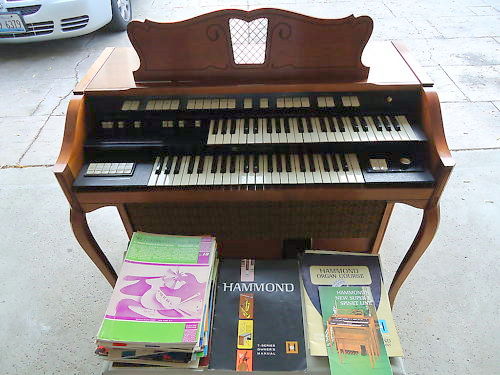

De sierlijke T-233, Chippendale uitvoering

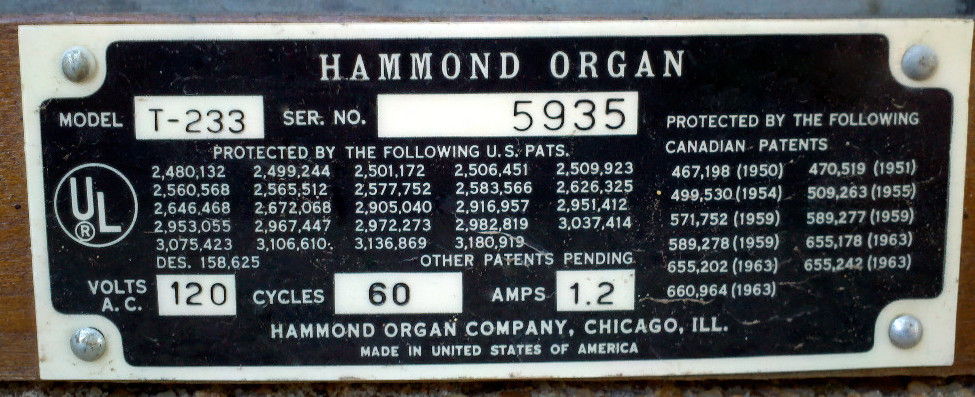

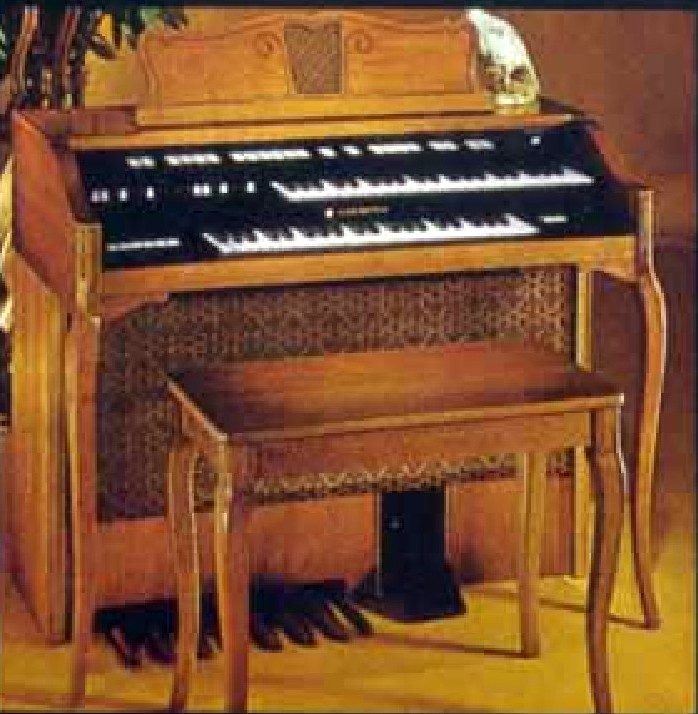

Hieronder een T 233 (French Provincial in Cherry);
Met ingebouwd Rhythm II heette hij dan T -433

 Hier de T-233 in actie:
https://www.youtube.com/watch?v=3K2oNBLpAPY

************************************************************************

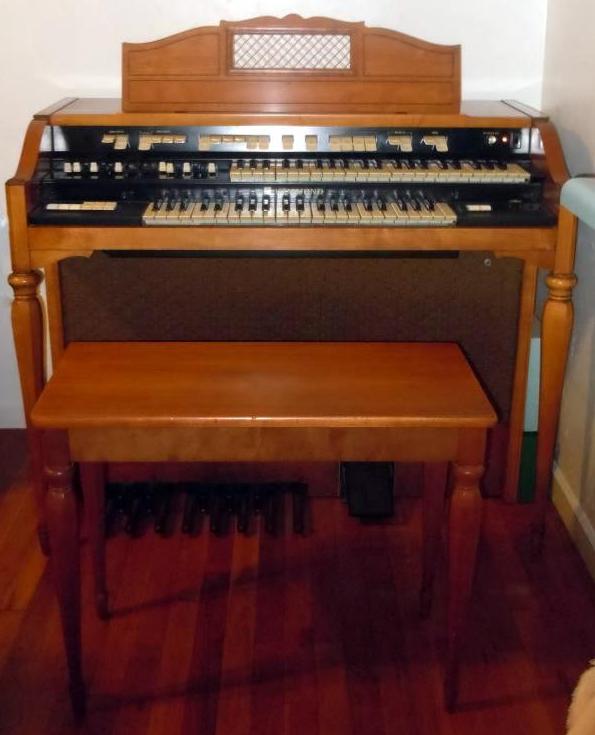

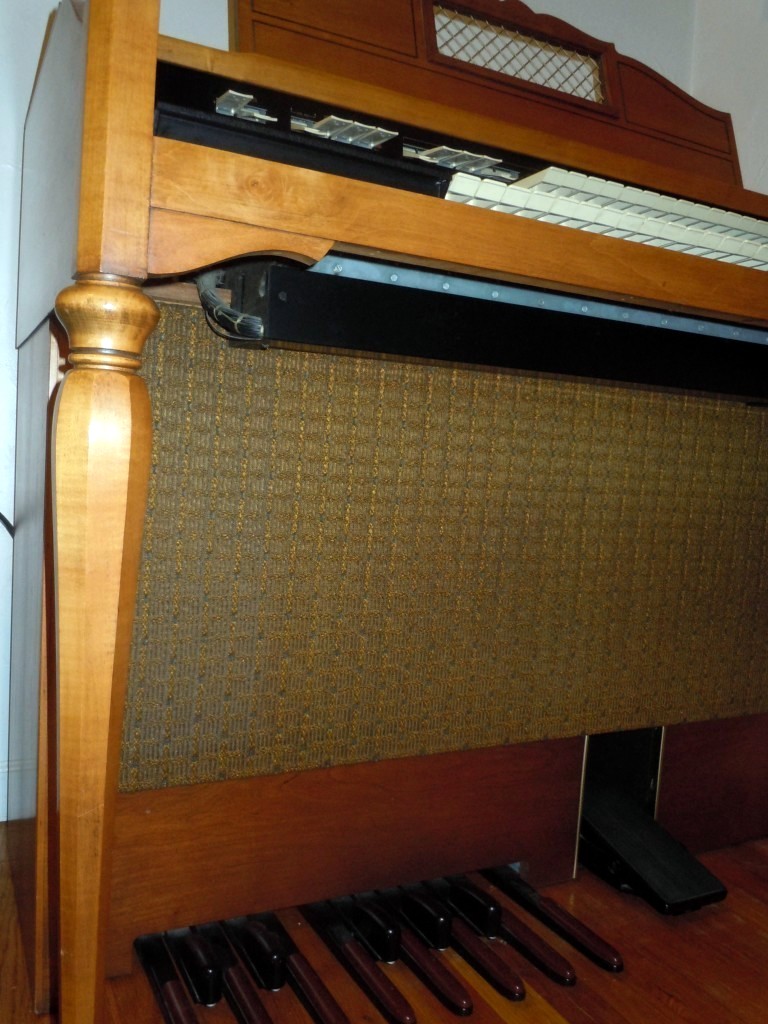

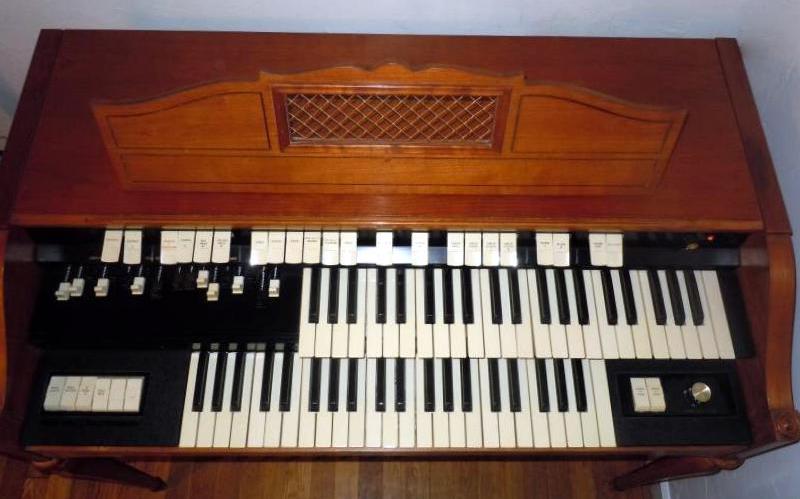

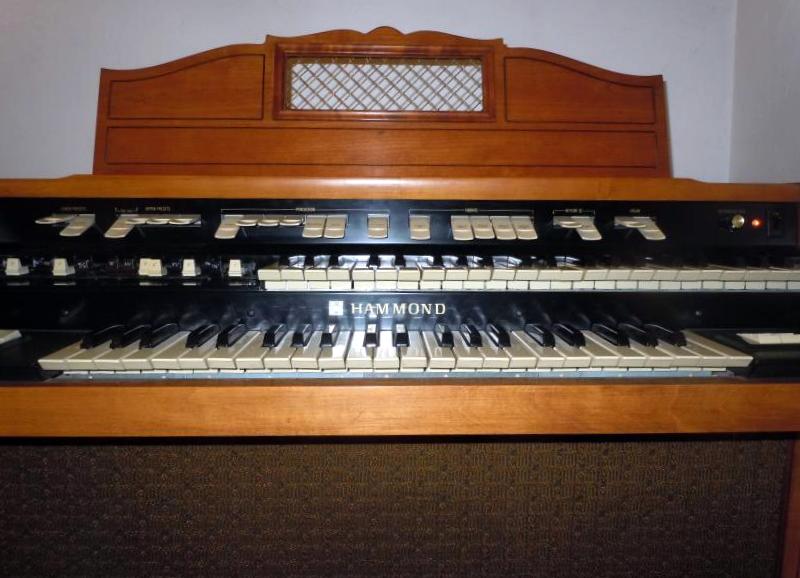

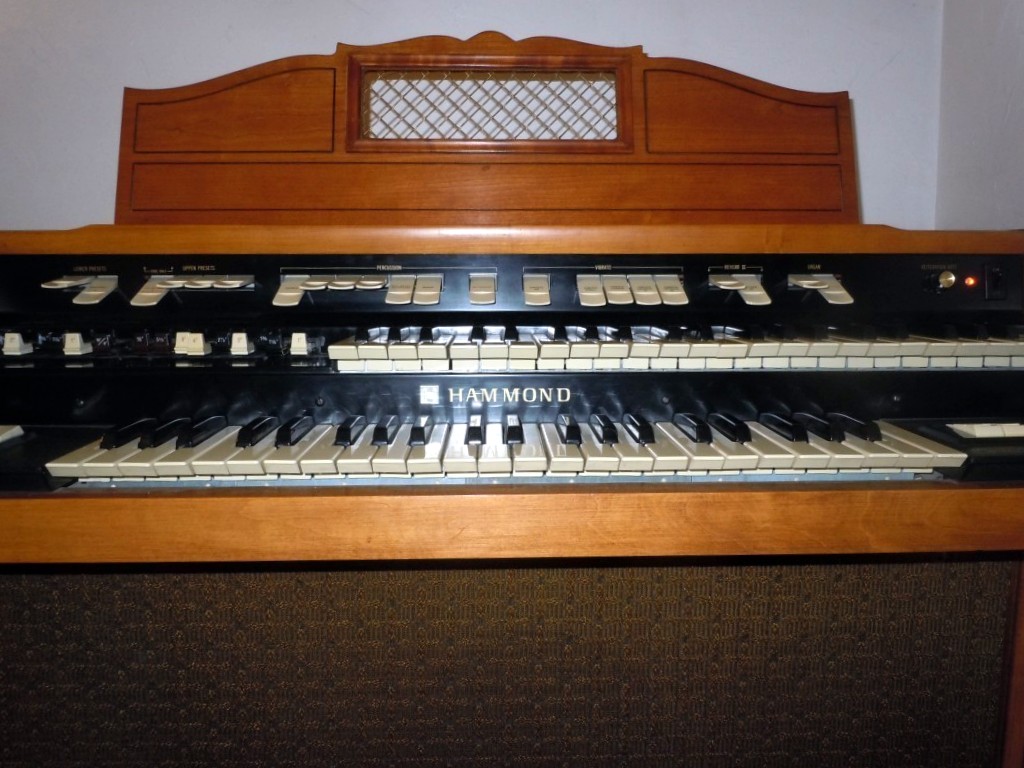

Onderstaand de T-243 met zijn strakke 6-kantige pootjes

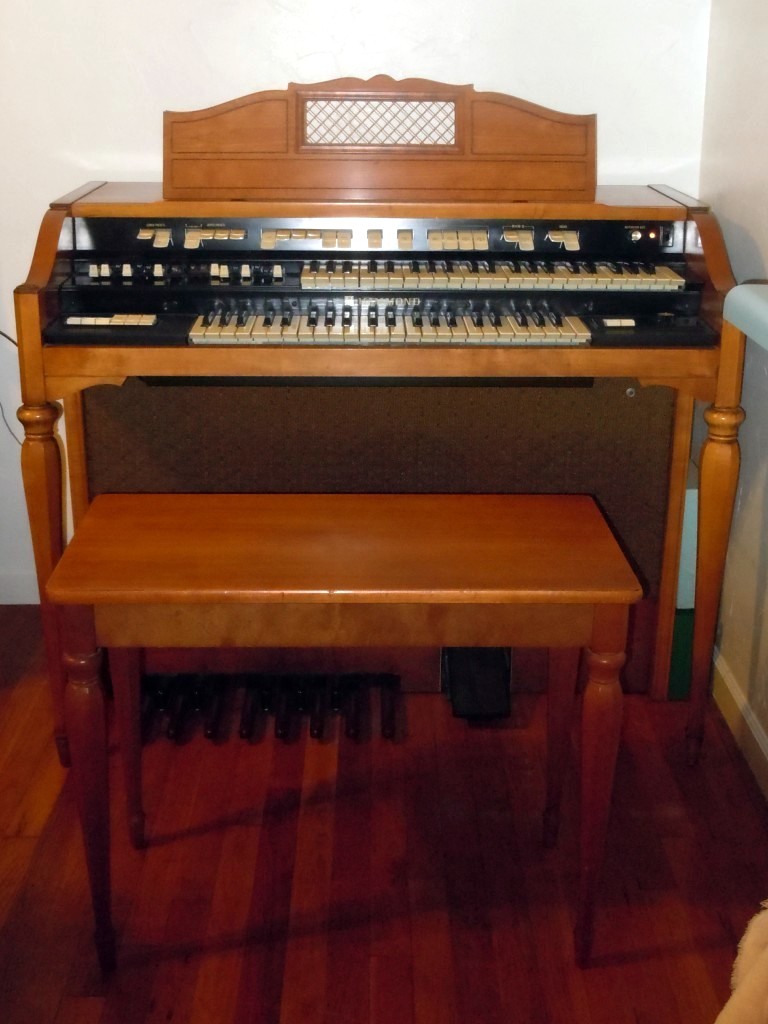

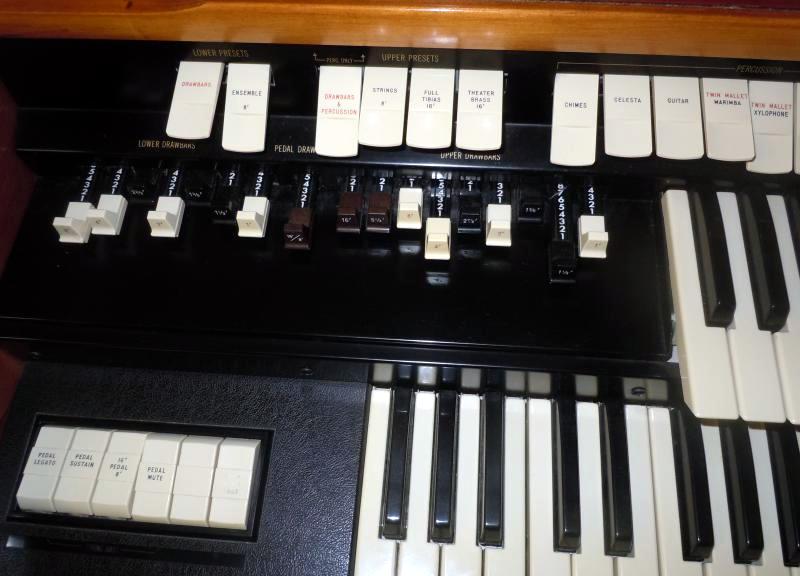

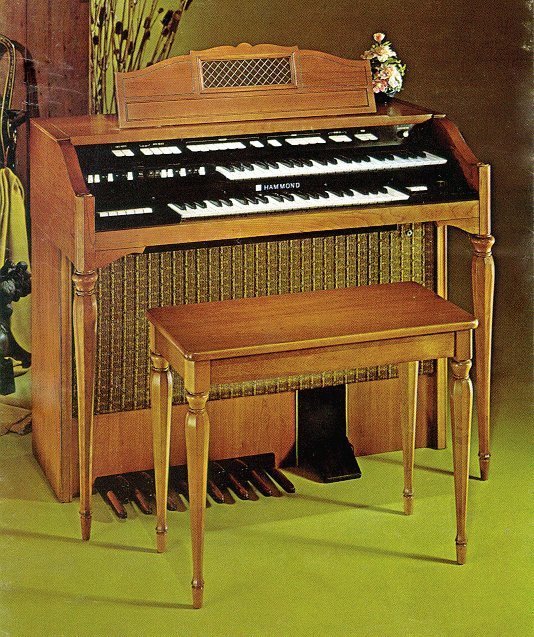

De T 243 in de cherry uitvoering:

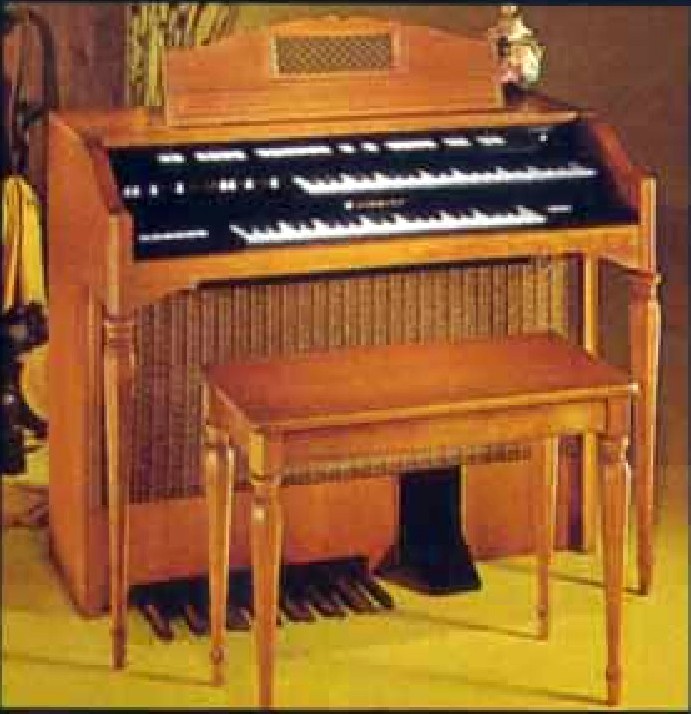

Hieronder een T 243 Early American in Cherry
Met ingebouwde Rhythm II heette hij dan T-443











************************************************************************

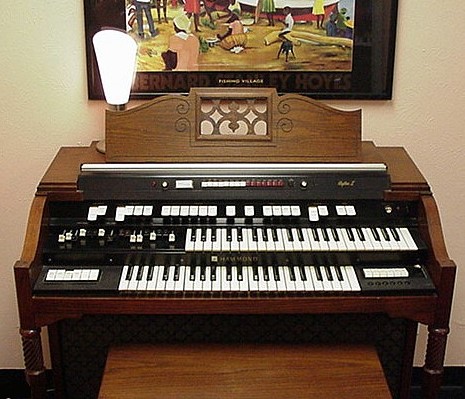

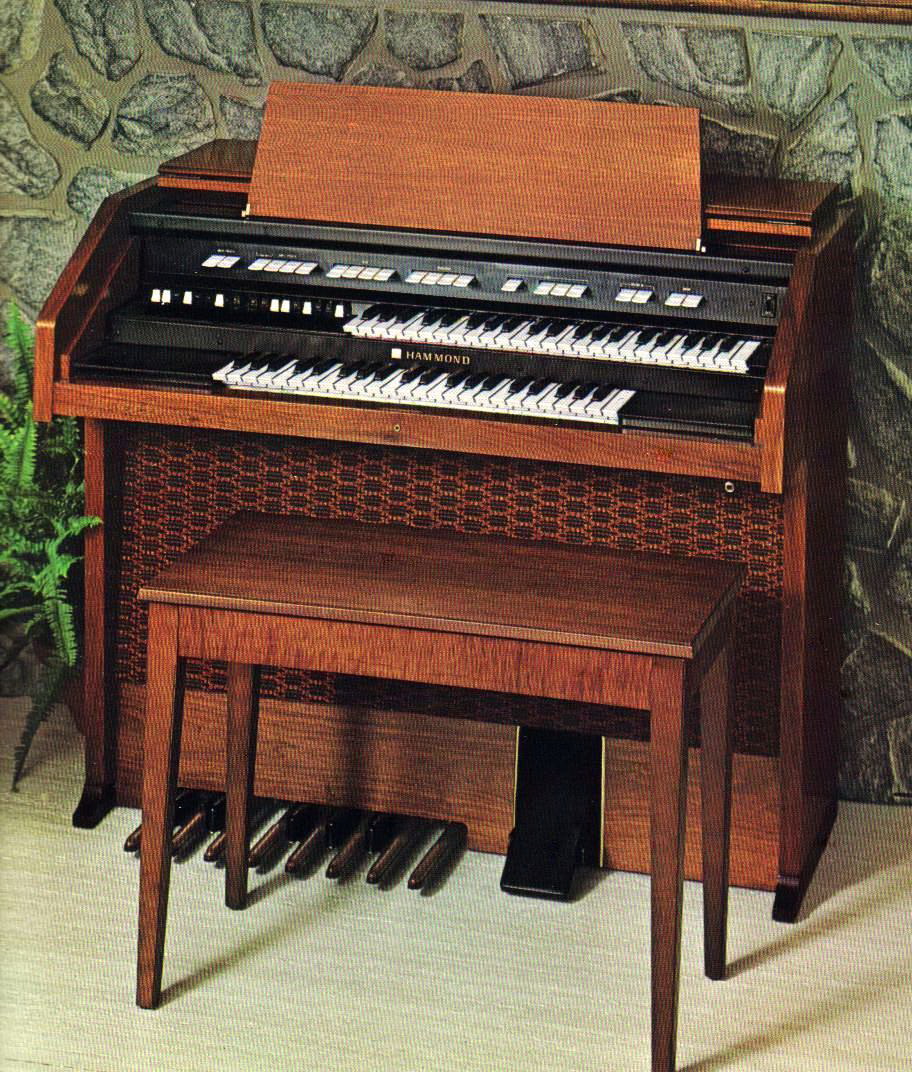

Hieronder de T-262










De T-262 was technisch gelijk met de standaard T-200 serie, echter vanwege het liturgische karakter van dit instrument waren de percussiestemmen veranderd in Chimes, Harp, Celesta en Bells.
Het Reiteration effect (zg. banjo-repeat-effect) werd verwijderd en er was een deksel.
Bovendien had het orgel lessenaar verlichting.
Alle Hammonds met een 6 in de code zijn bedoeld voor kerkelijke toepassing en daarom waren ritme-geluiden weggelaten. Ook werden de presets veranderd naar meer Liturgische klanken.
De verkoopprijs was destijds $ 1895,00

************************************************************************

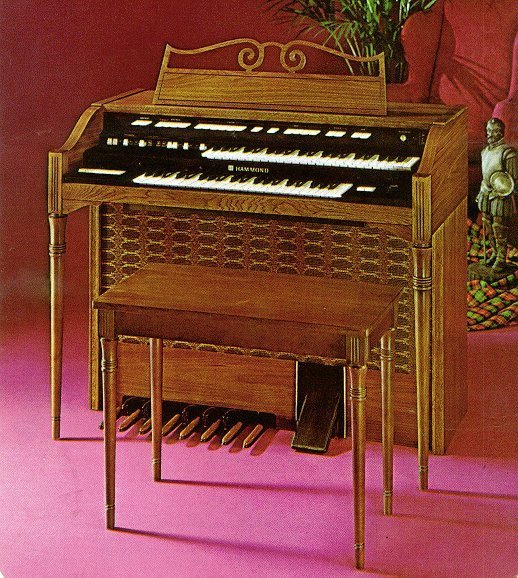

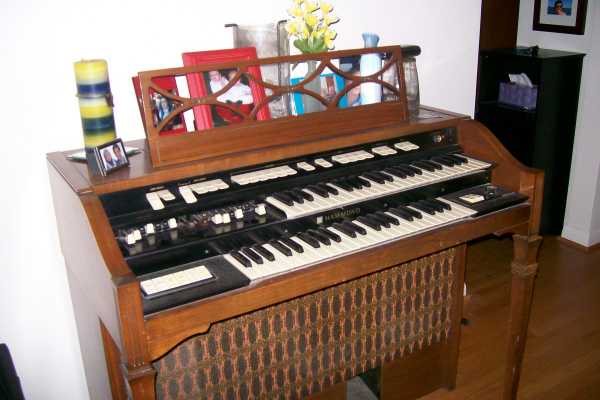

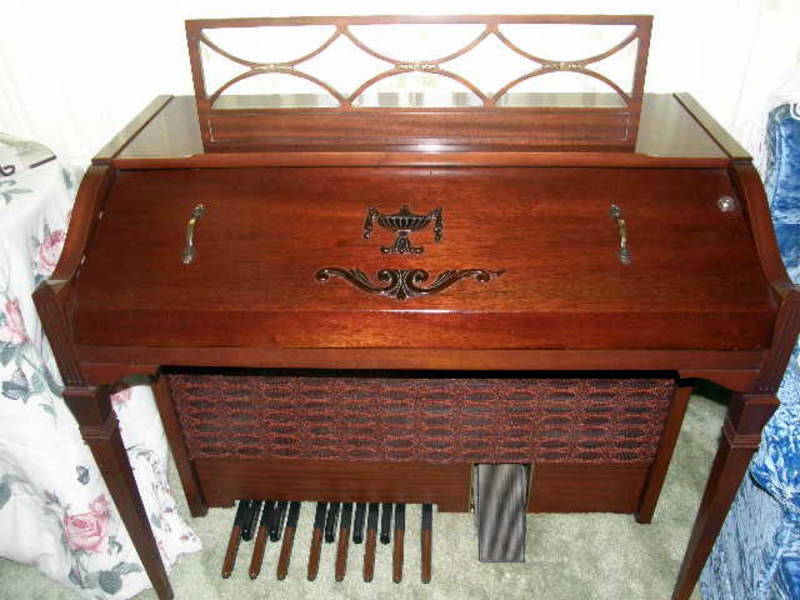

De  T 212


Hieronder T 212 met een uitzonderlijk bewerkte klep.

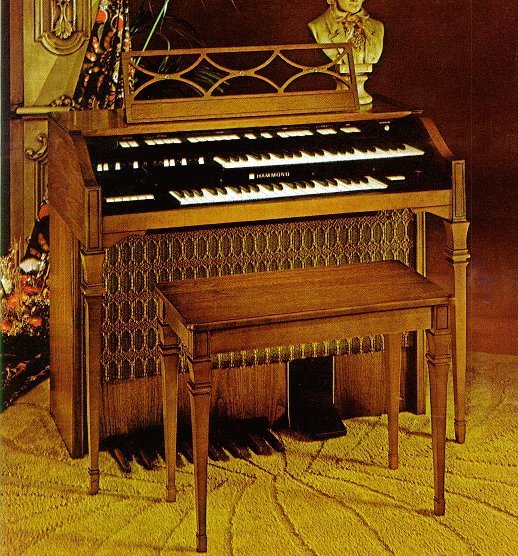

T 282 afgebeeld ZONDER AFSLUITKLEP

**********************************************************

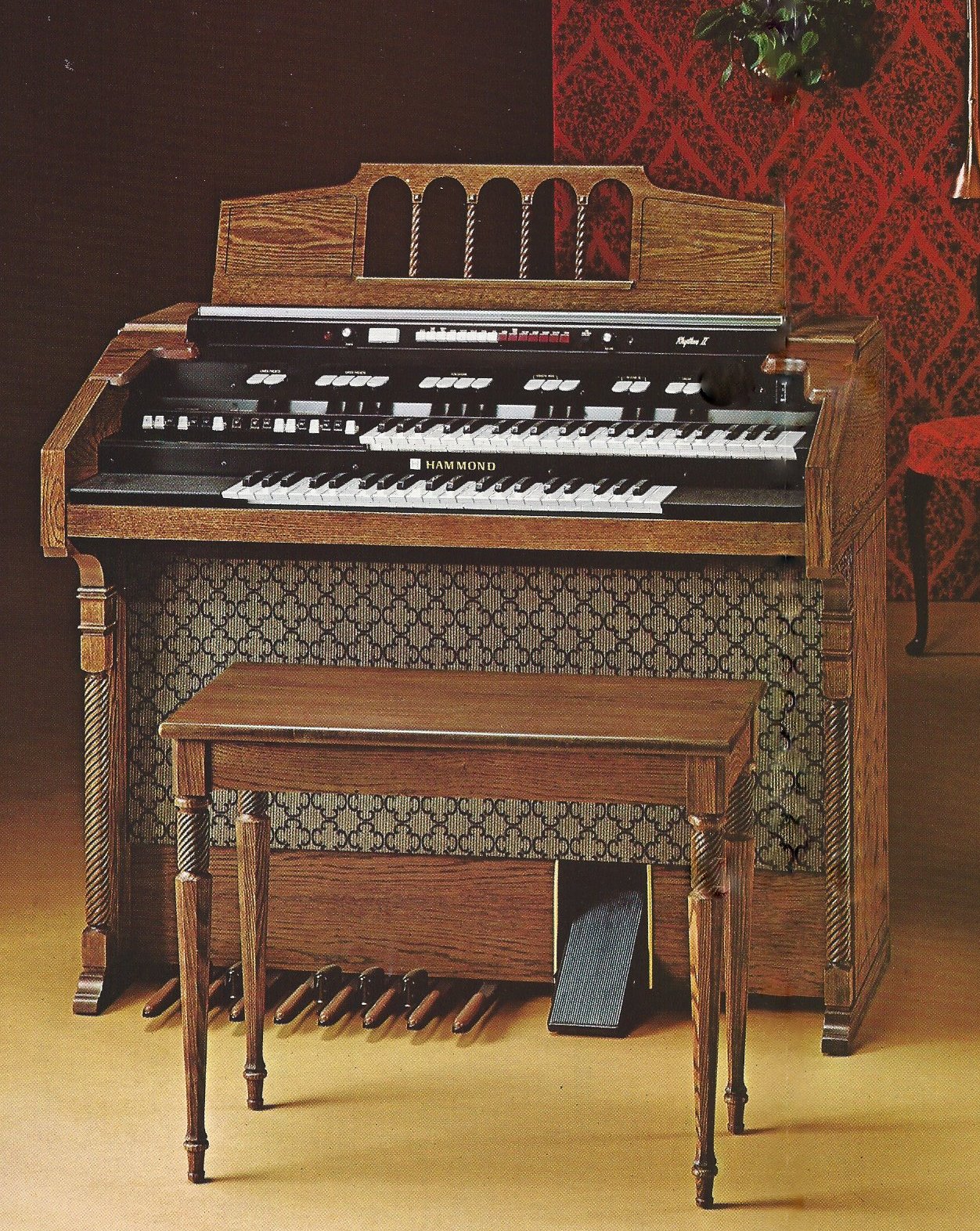

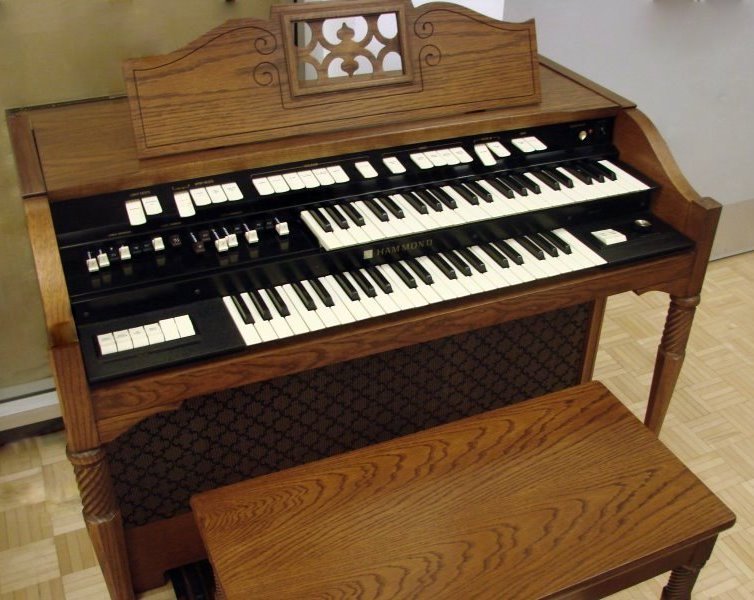

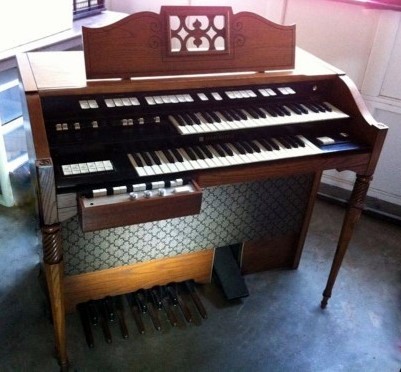

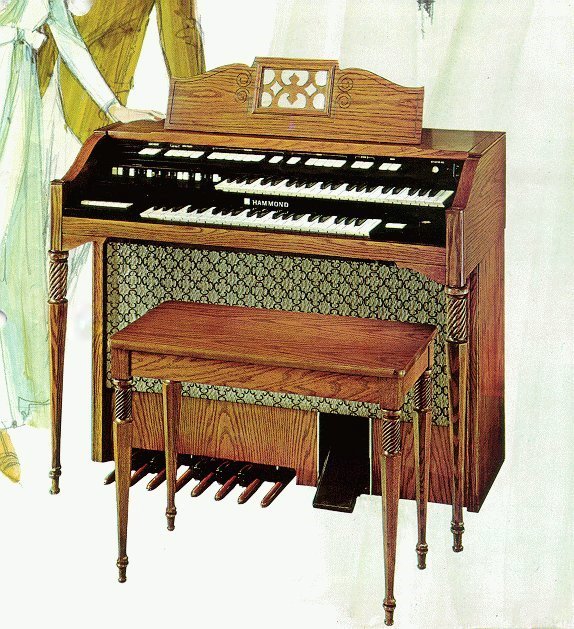

En dan de fantastische T 295 in eiken :







*******************************************************************

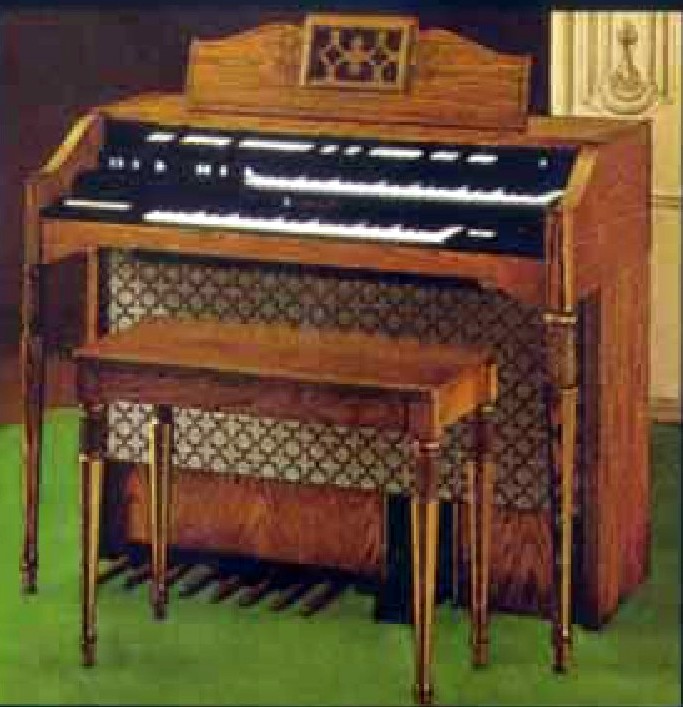

Hieronder de T 295-1 in Mediteran oak.
Met een ingebouwde rhythm II heette hij dan T-495





************************************************************************

 T 295 met een Minipops rhythm op de foutieve plaats ondergebouwd.

Een ritme onderbouw moet rechts want anders beperkt de ritme unit de bespeling van het pedaal en dat is zeer bezwaarlijk.

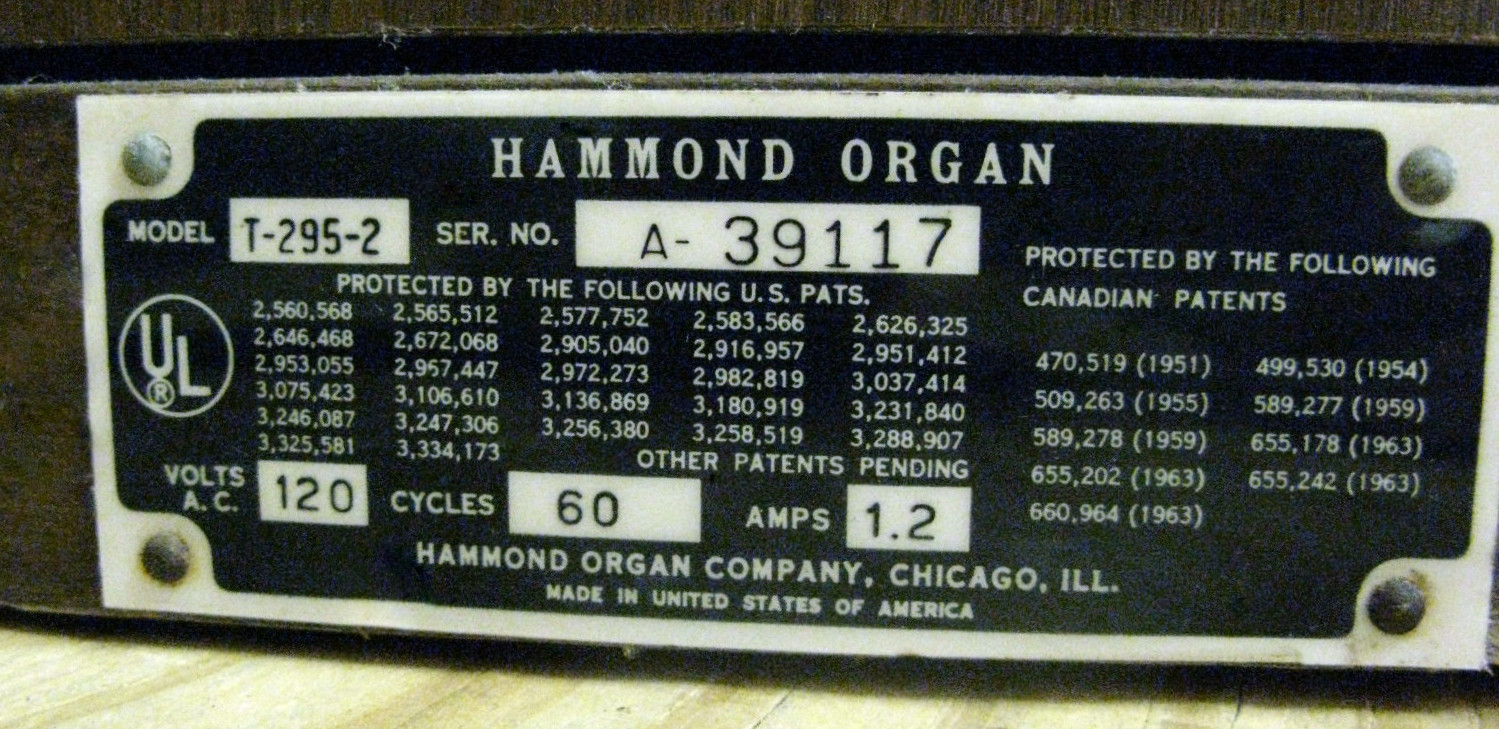

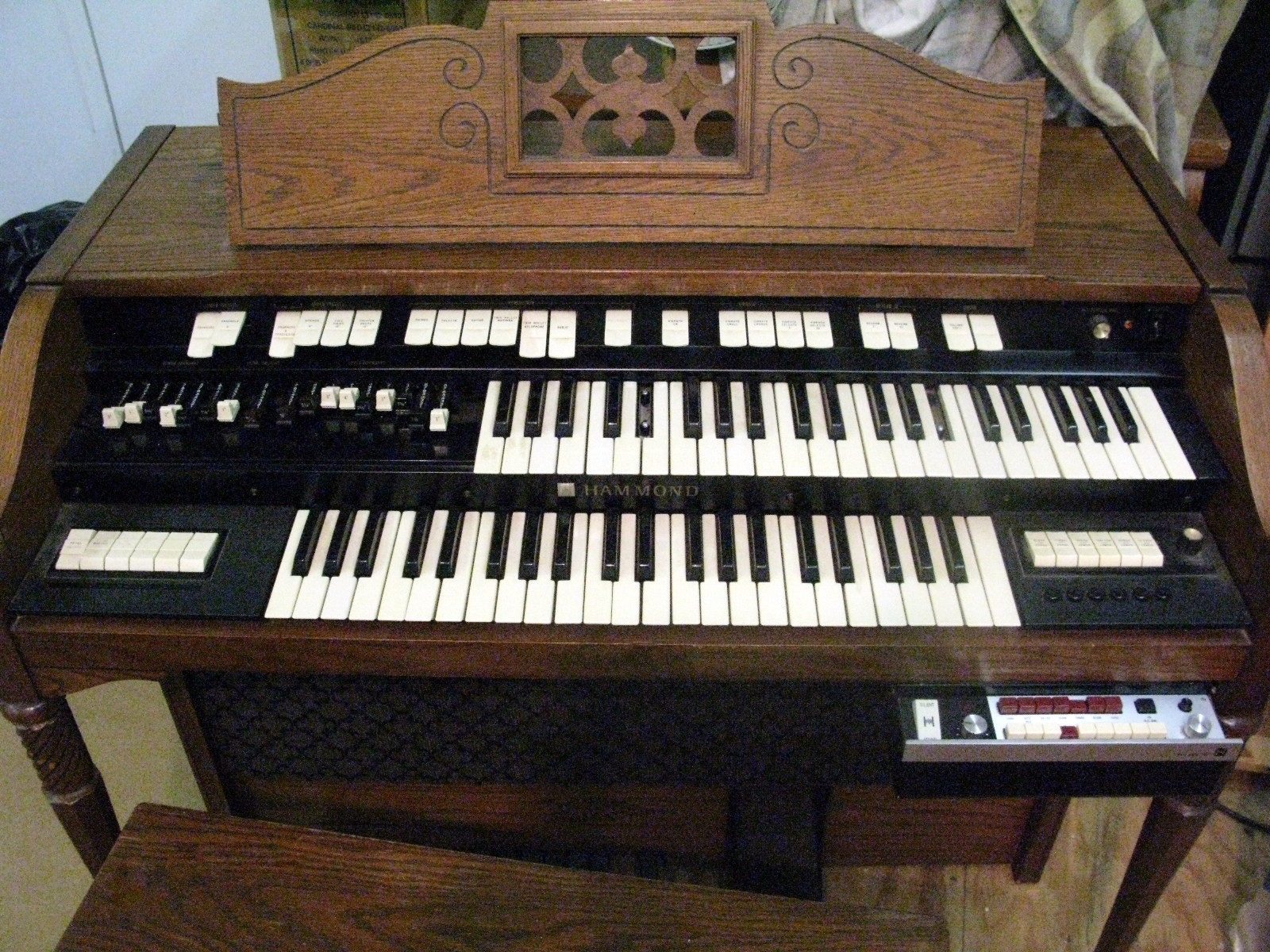

Hieronder de T-295-2;

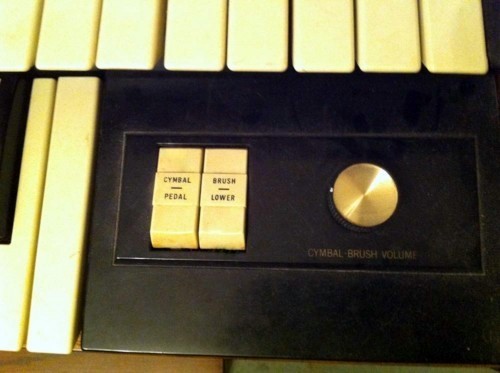

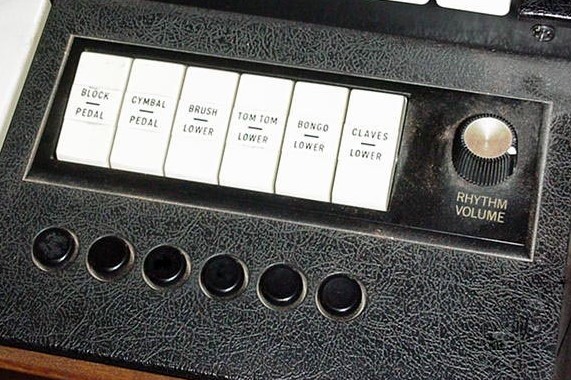

met rechtonder de "cymbal-brush"-kit

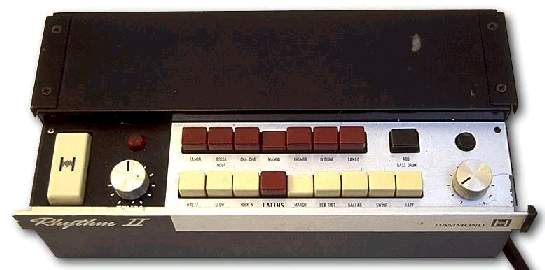

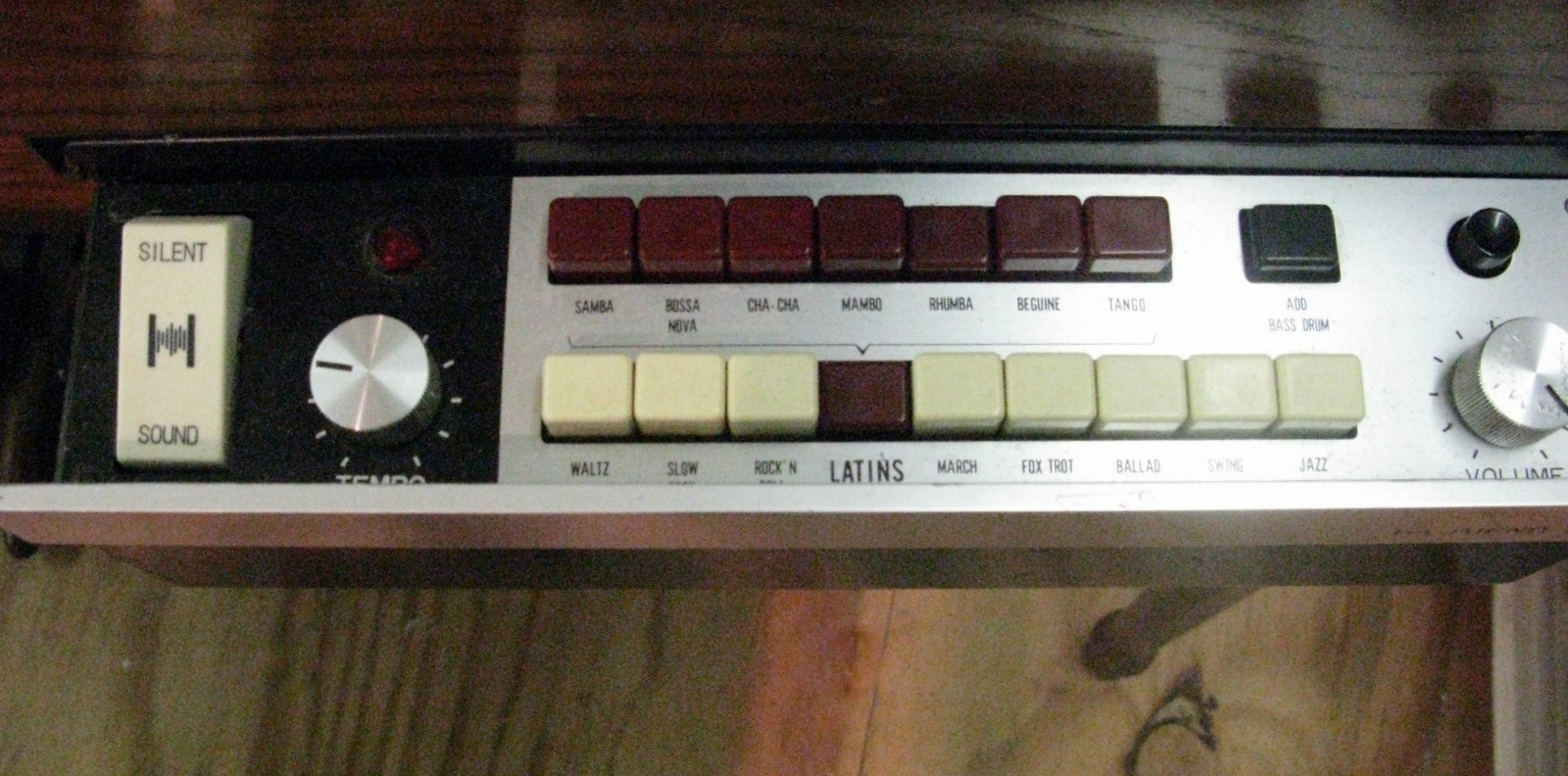

 de ondergebouwde Rhythm-II unit






 ************************************************************************

De T-300 Series;



De T-300 Serie was aan de basis weer gelijk aan de T-200 serie,  maar had als toevoeging een zg. "Rhythm Rail" (zie foto onder) Het voegde 10 drumgeluiden toe aan elk gewenst klavier. Dit model was in produktie van April 1968 tot Juli 1969.

Zéér zeldzaam in Nederland !

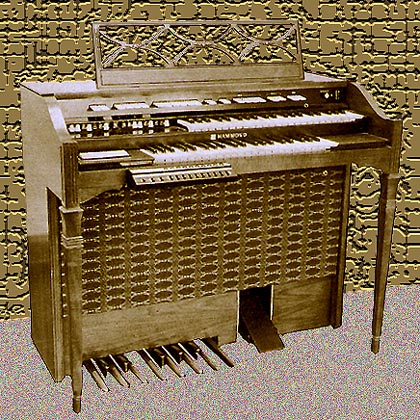

  T-300 RHYTHM RAIL 1969, meerprijs $ 200,-



************************************************************************

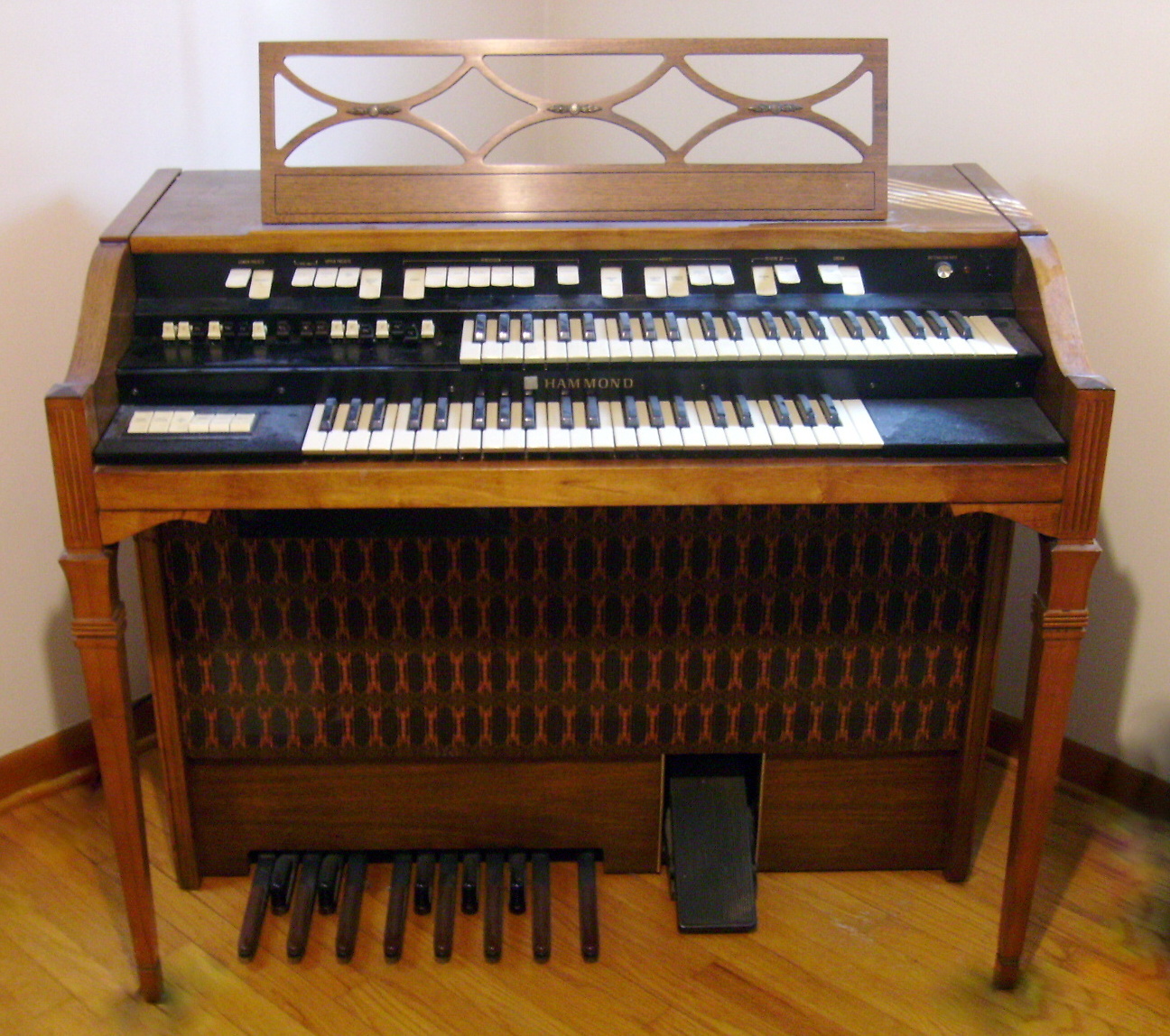

Hieronder de T-312,

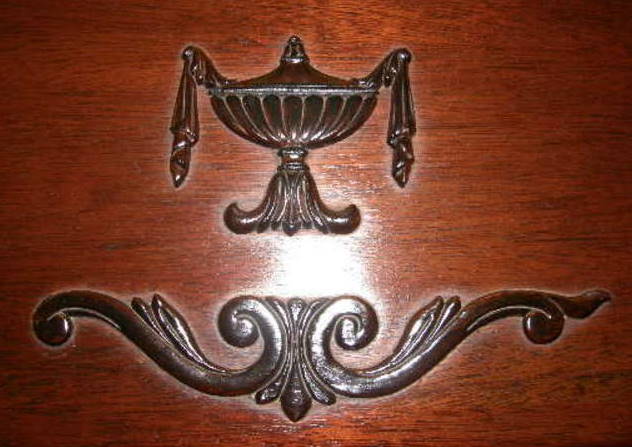

met metalen decoratieve elementen op de lessenaar



************************************************************************

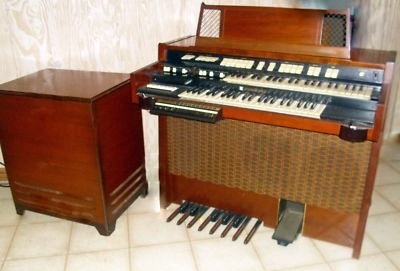

T-322 met een Leslie 120 en een foutief geplaatst onderbouw Rhythm II
Een dergelijke uitbreiding moet rechts, want anders zit je altijd met je knieen in de weg voor prettig pedaalspel!



T 322
************************************************************************

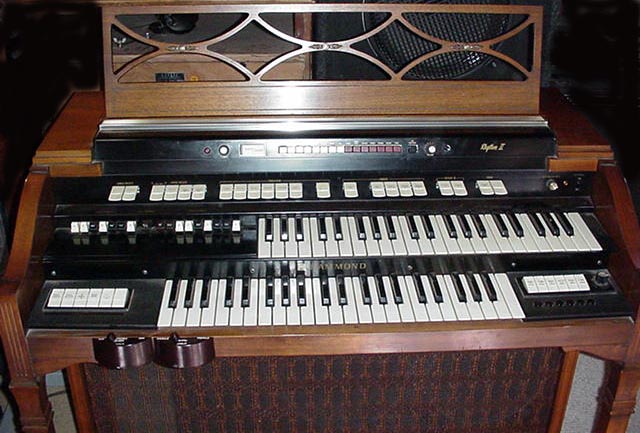

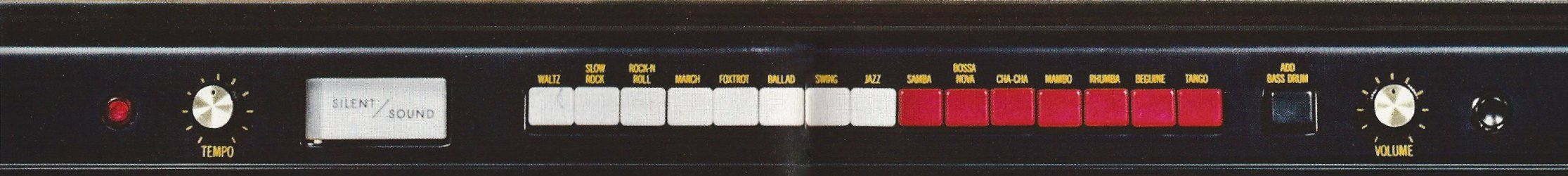

De T-400-serie kreeg een automatisch ritme II  ingebouwd

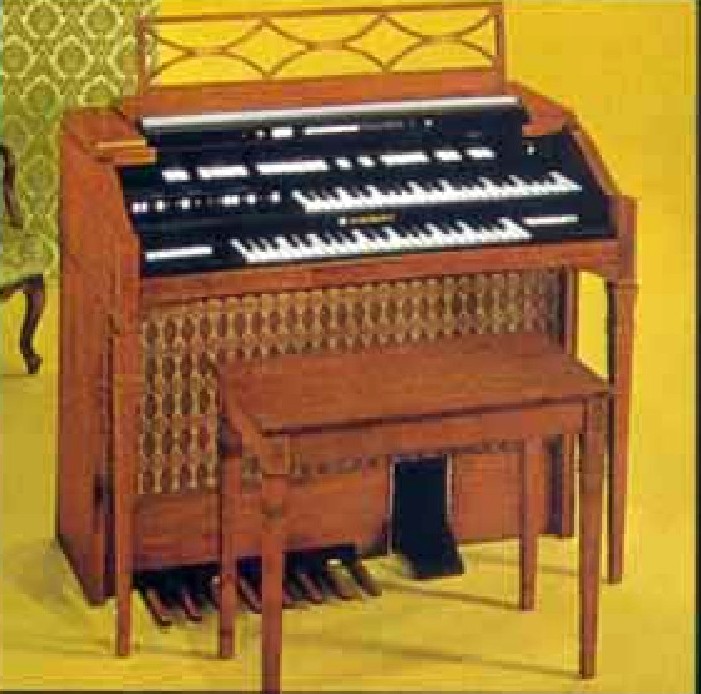

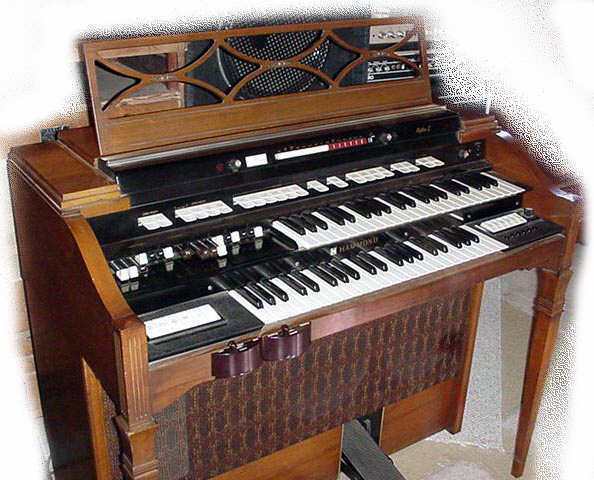

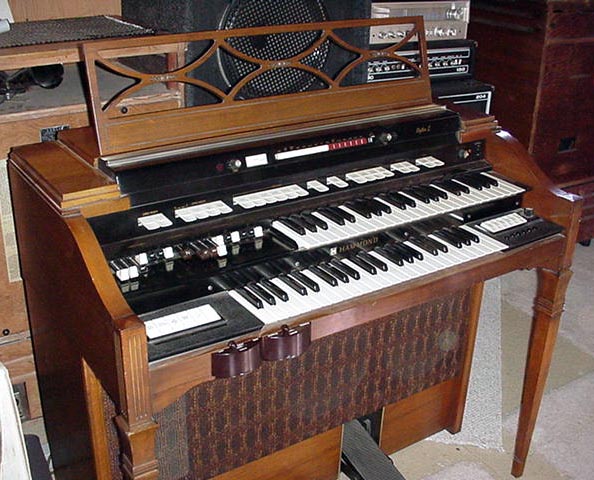

T-412
tonewheel

Traditional walnut

Gebouwd in USA

1970-1974











 T- 412

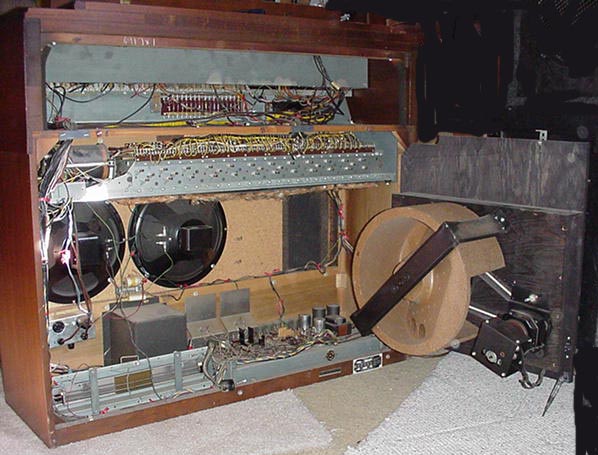

   T-412 Binnenzijde

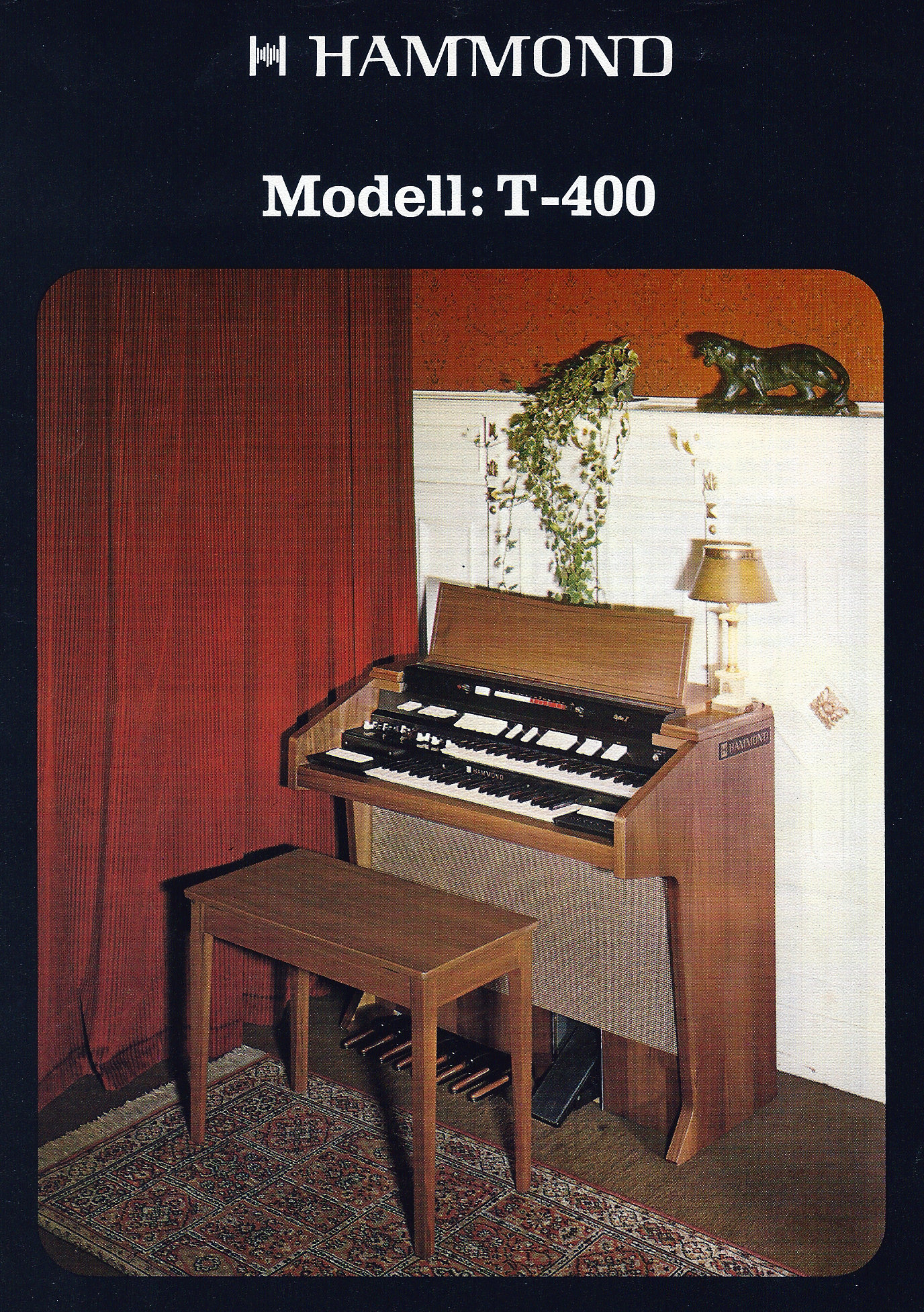

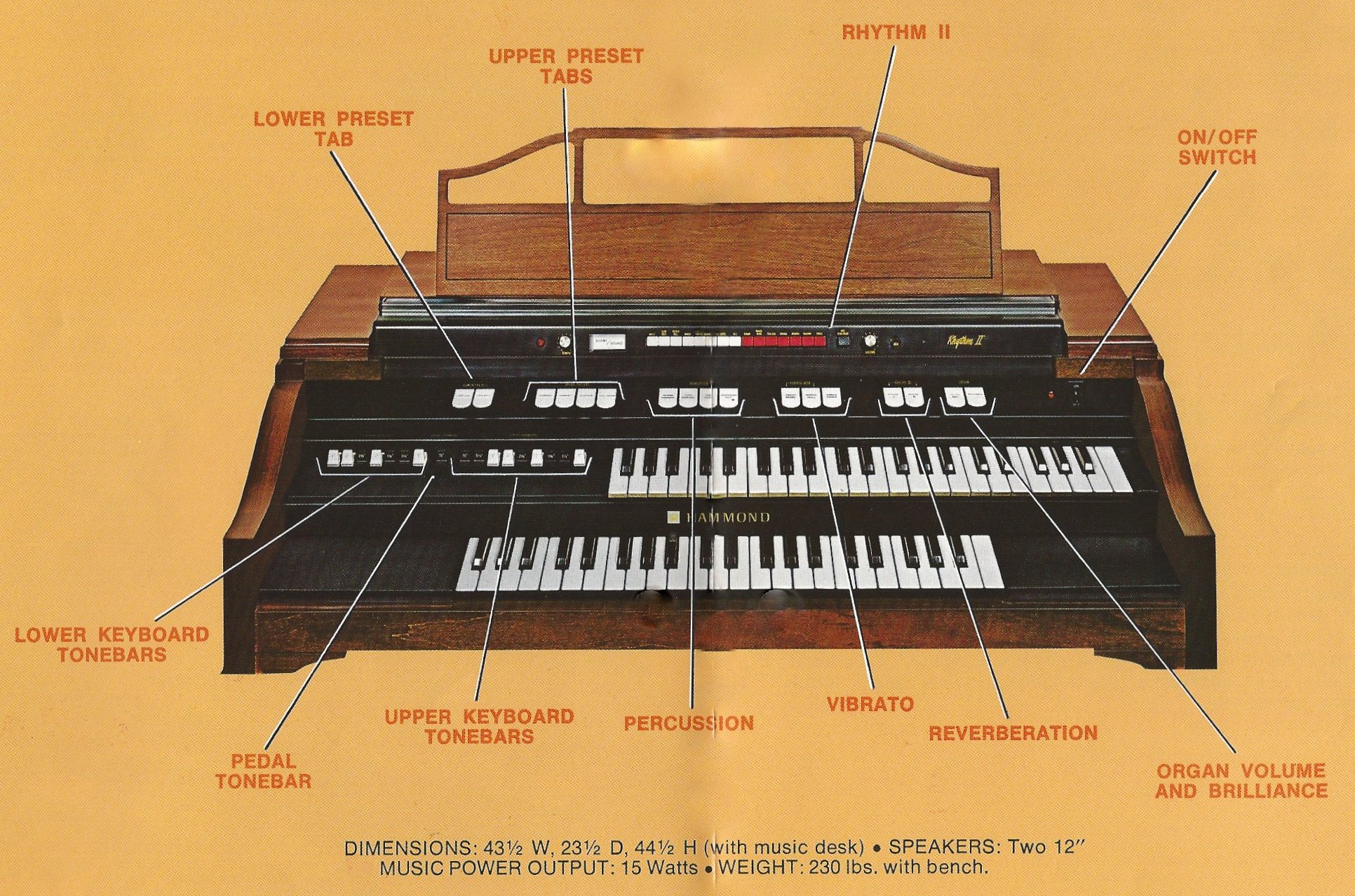

Hieronder een folderplaatje





************************************************************************

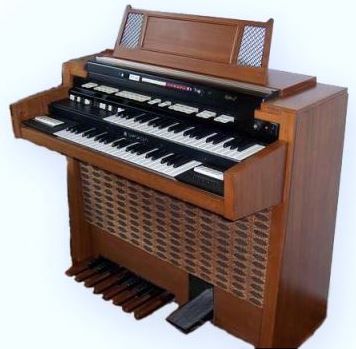

T-422
tonewheel

Traditional Contemporary Styling
in walnut
Ingebouwde Leslie en ritme
Gebouwd in Antwerpen bij
Hammond Europe
1970-1974

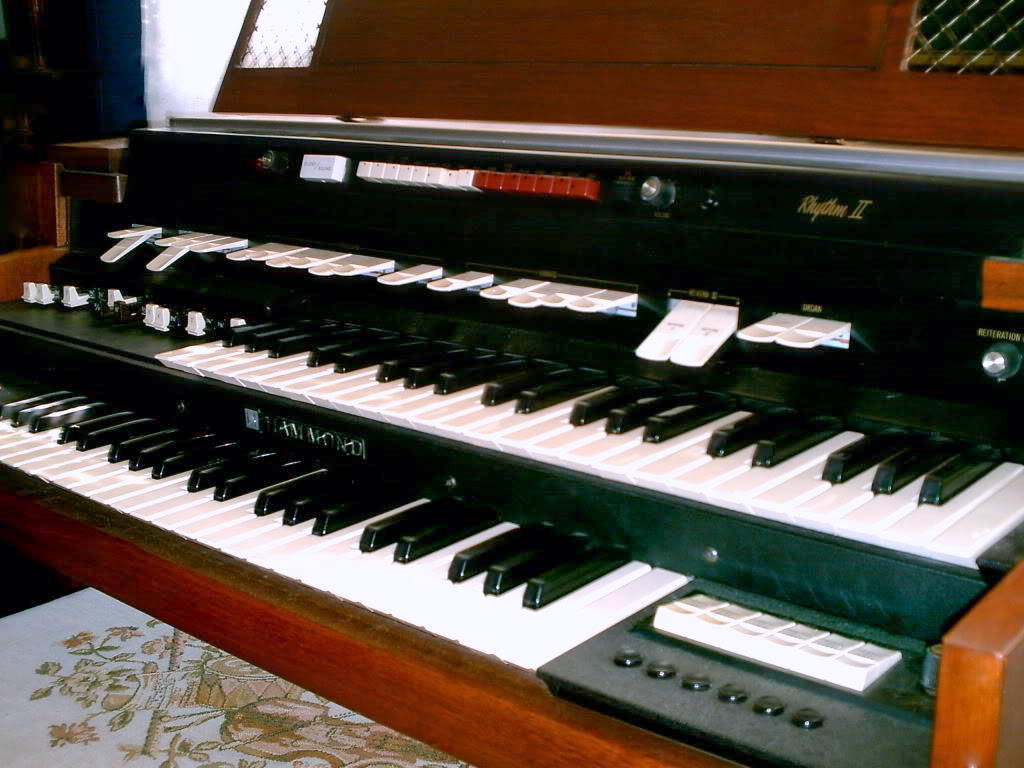

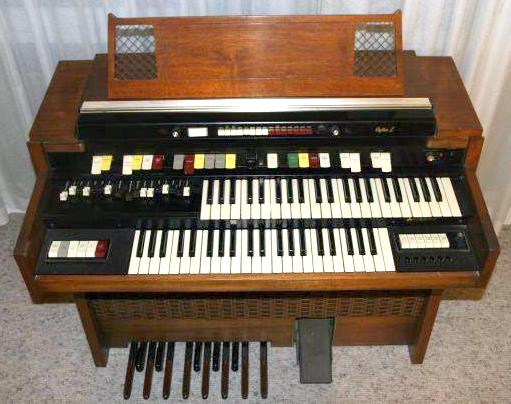

Hierboven ziet u tweemaal de T 422 afgebeeld, met op de onderste foto een close up van het ritme paneel met de schakelaars en de ronde drumtoetsen op het rechter onder bakstuk, zoals gebruikelijk bij modellen met modelnaam T 200 en vervolgaanduiding - 1, dus bijvoorbeeld T 222-1
************************************************************************

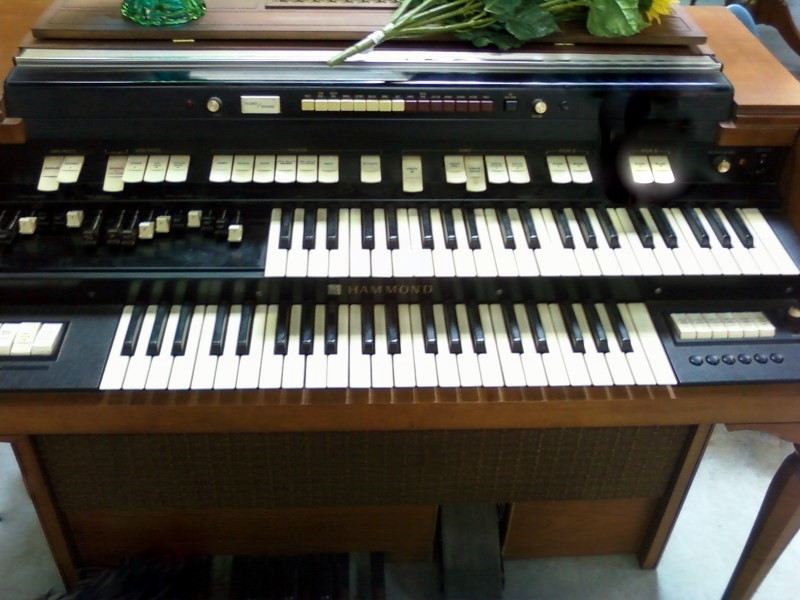

DE ZEER ZELDZAME T 443




Zeldzame T 495





*************************************************************************

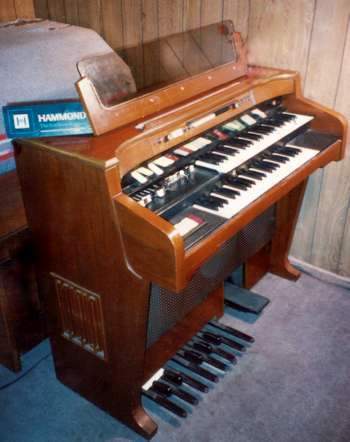

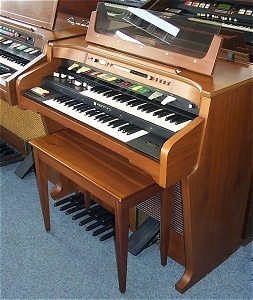

Als laatste uitbreiding kwam de T-500 serie.
Deze had een redelijk uitgebreid ritme met Autochord.

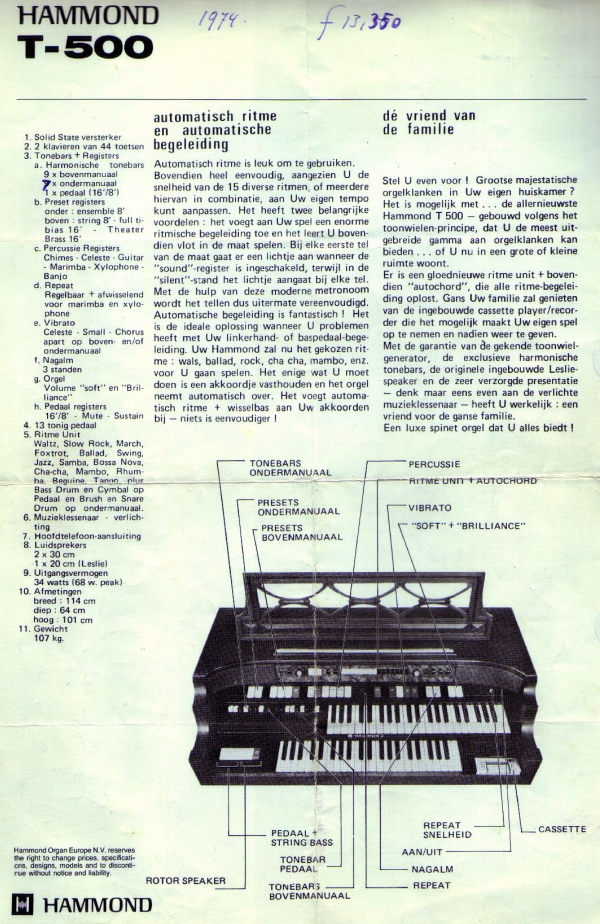

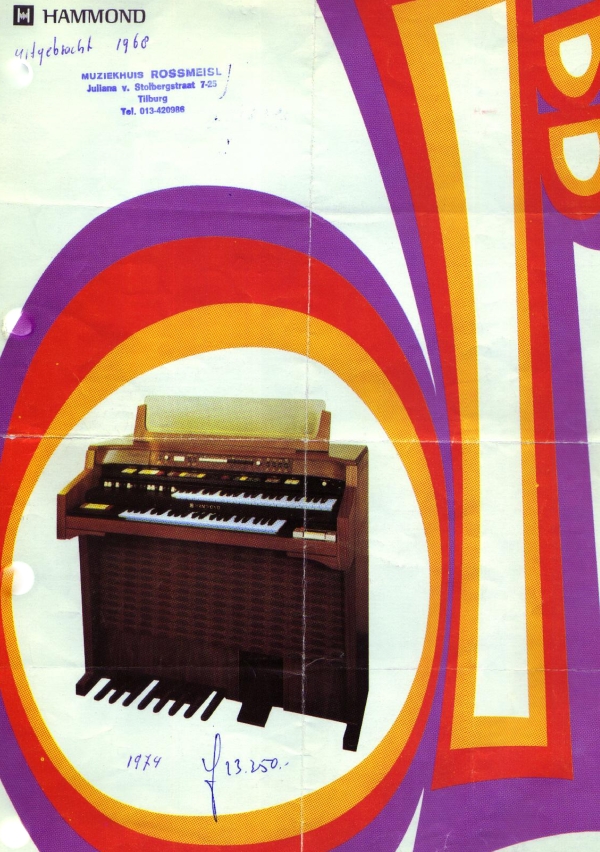

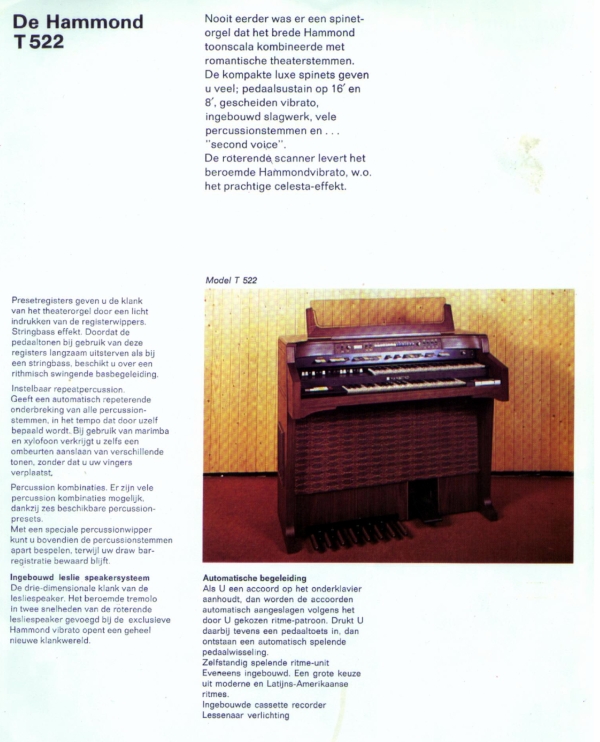

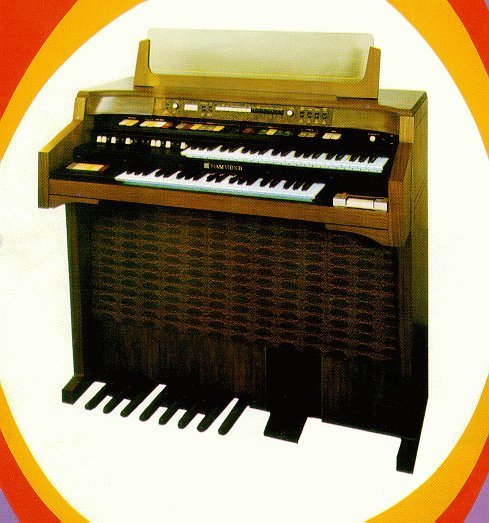

T-500c voorkant folder









 Een leuke demo uitleg van de T-500:
https://www.youtube.com/watch?v=qx56gNxHWyg

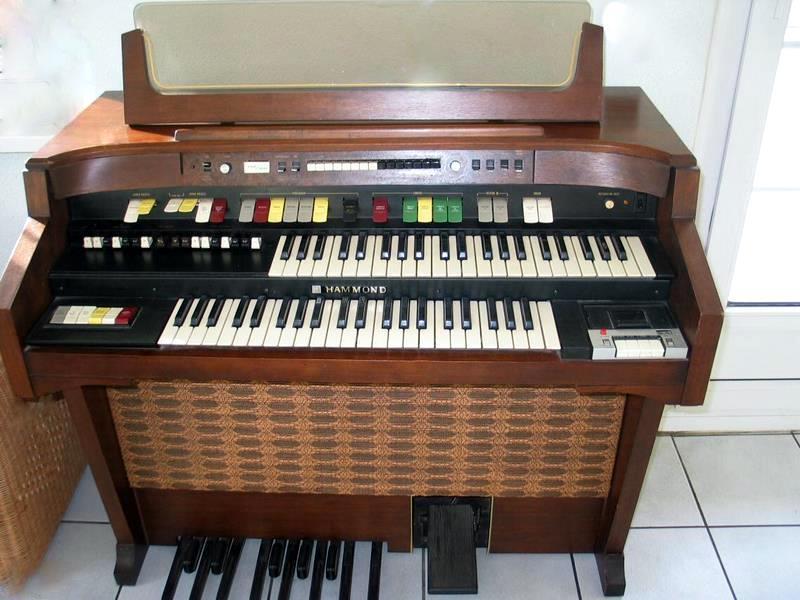

T-522
tonewheel

Traditional Contemporary Styling
in walnut
Ingebouwde Leslie, Ritme met Autochord en cassette recorder
Gebouwd in Antwerpen bij
Hammond Europe
1972-1975

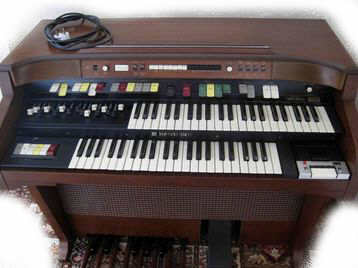

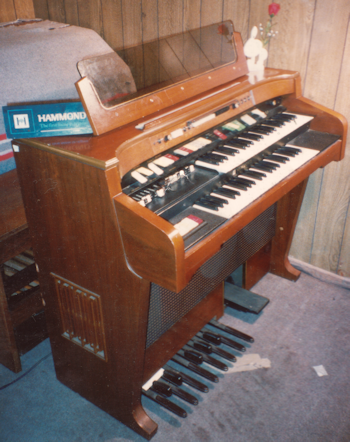

T- 524
tonewheel
Zie T 522

Contemporary American walnut
en alleen in de USA geleverd en gebouwd

Redelijk zeldzaam

1972-1975









Hieronder de 524C:


























De Amerikaanse versie T 524 verschilt enigszins
 met de Europese T 522 modellen ter hoogte van de oren.

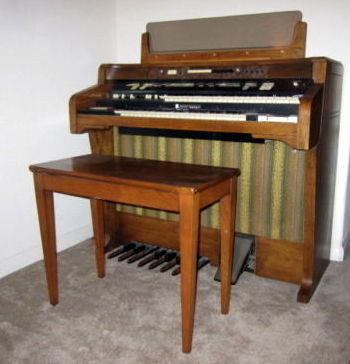

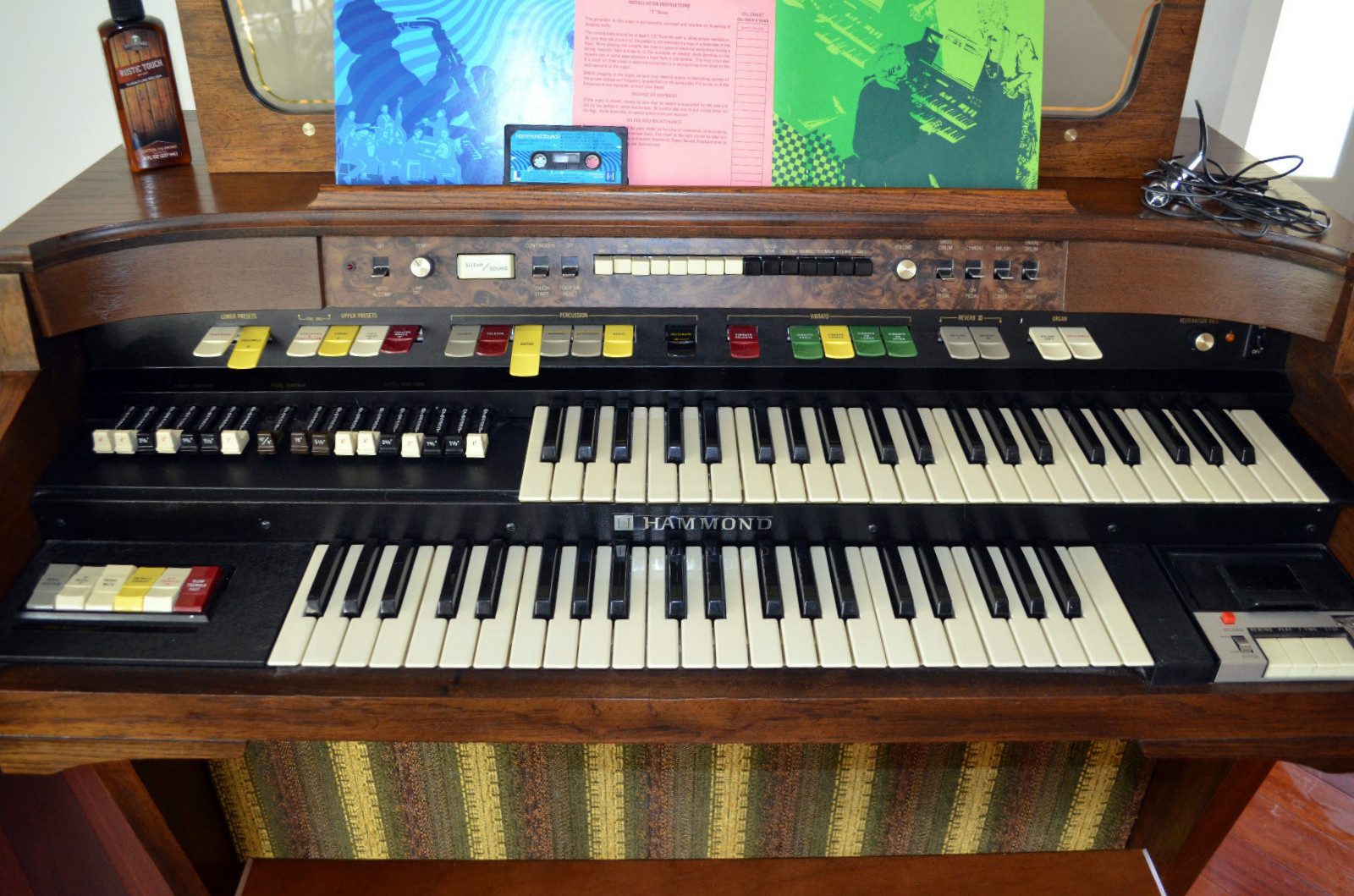

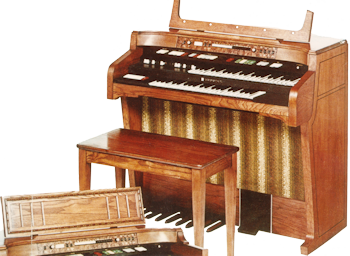

De T524 C: (de C staat voor Cassettedeck, rechtsonder)

Hieronder de zeldzame T-524-2 (USA versie)

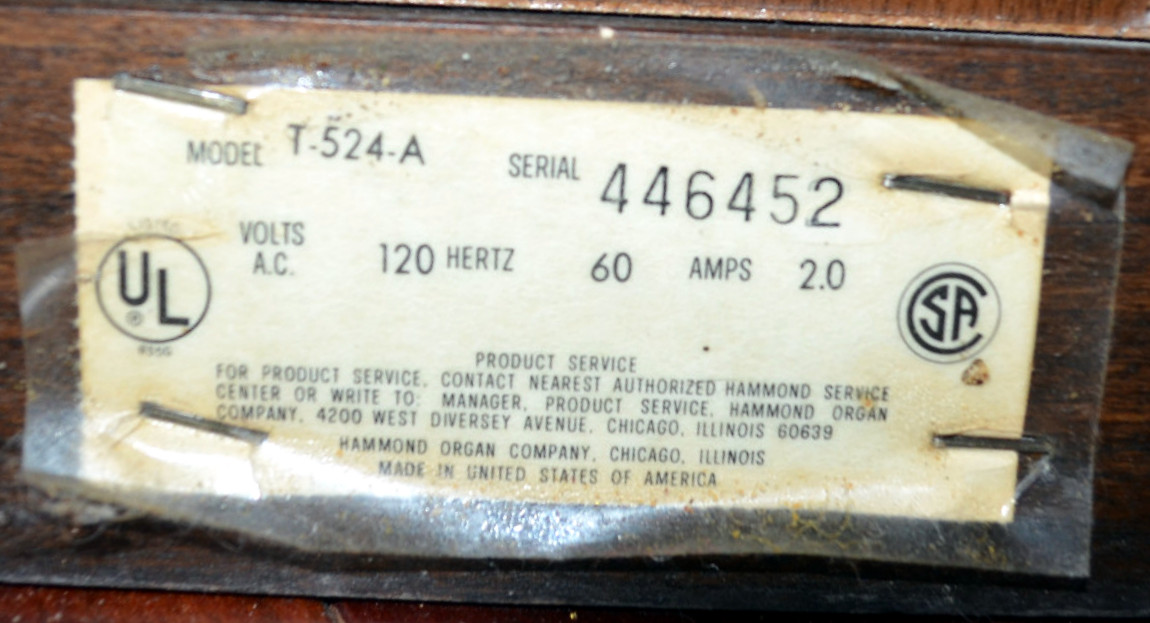

Hieronder een T 524-A , in Eiken:



********************************************************************

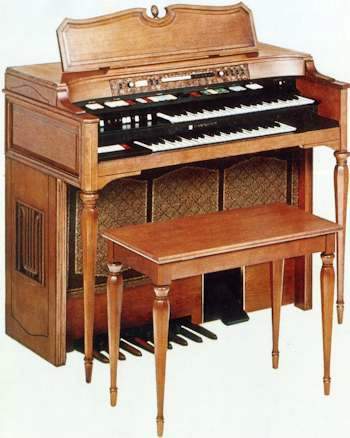

De sierlijke T 546

tonewheel

Mediterranean Pecan styling
Uitsluitend in de USA gebouwd

Zeldzaam

1972-1975












  ************************************************************************

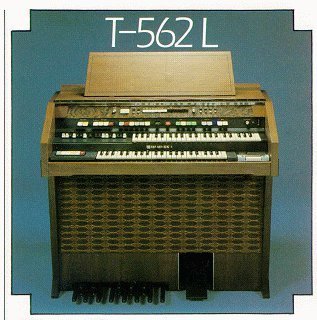

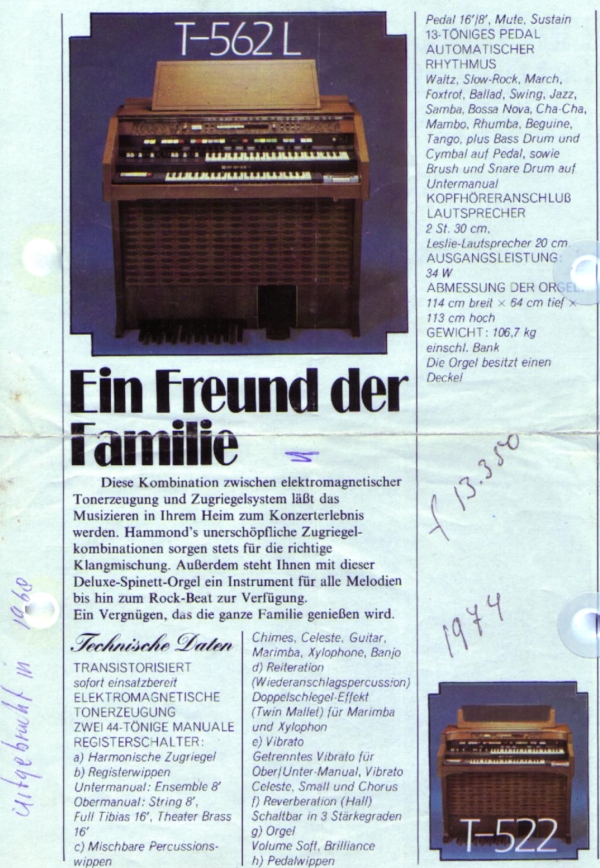

T 562 L  (de 500-serie had wortelnotenfineer om de ritme unit heen)





 Hierboven een T 562 C MET DIVERSE OPTIES

************************************************************************

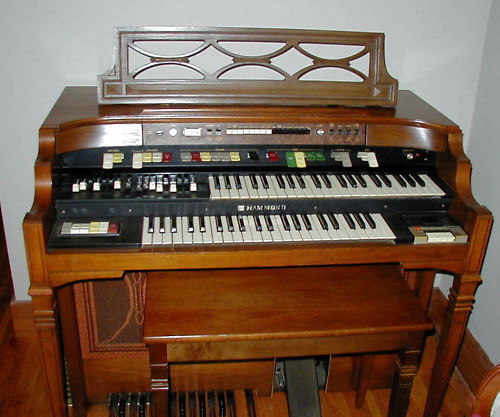

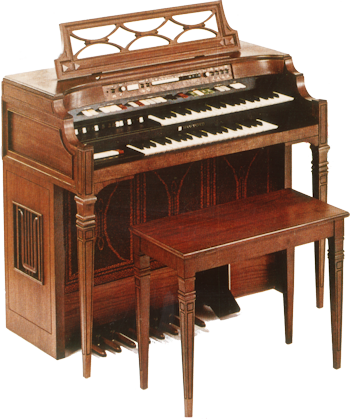

T-582

tonewheel
Zie T 522

Italian Provincial styling in walnut
Uitsluitend in de USA gebouwd
1972-1975 :

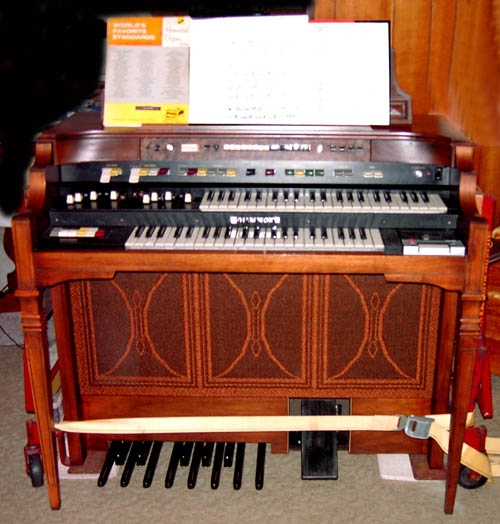

T 582C klaar voor op reis d.m.v. een Roll O Kari

*****************************************************************

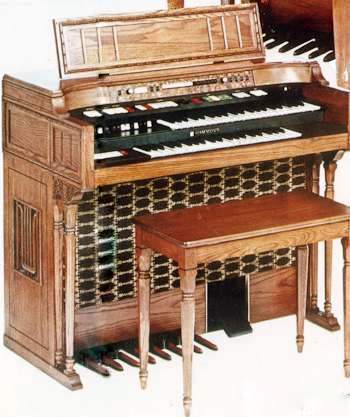

En tot slot de sierlijke T 595












************************************************************************
De T-serie bestond uit enorm veel verschillende modellen en stijlen.
Hieronder vindt u een overzicht van de verschillende typen T-serie.



Serie



Belangrijkste kenmerken

Ingebouwde

     Leslie



Aansluiting



 Opmerkingen

T-100

brush/cymbal effect

Geen

Series 10 (7-pins)

Vroege modellen hadden de oorspronkelijke scanner,
zoals als in andere Hammond orgels.
Latere T modellen kregen een 'drum' scanner.

T-200

Zoals hierboven, maar nu met ingebouwde Leslie

 Ja

T-262

Institutionele versie van de T-200. Uitgerust met een afsluitbaar deksel, verlichting van de registers een iets ander slagwerk (zie toelichting). Geen scanner vibrato.

 Ja

De volgende  percussie functies zijn weggelaten in dit model: Marimba, Xylophone, Banjo, Brush, Cymbal, Gitaar en Repeat. Ook het scanner vibrato met bijbehorende elektronica is niet aanwezig.  Presets en percussies  zijn afgestemd op liturgische muziekstijlen.

T-200-1

Zelfde als T-200, maar met de brush/cymbal vervangen door een 6-stemmig automatisch ritme aan boord.

 Ja

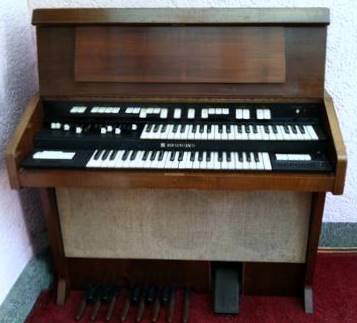

In Europa werd dit model TR-200 genoemd (TR-100 indien zonder de ingebouwde Leslie)
Een bijzondere variant zonder Leslie, in een open stijl onder kabinet werd TTR-100 genoemd, zie onder)

T-200-2

Zelfde als T-200, maar met toegevoegde Rhythm II lade  geïnstalleerd vanuit de fabriek.

 Ja

Het brush/cymbal effect werd vervangen door een manuele ritme eenheid.

T-300

Brush/cymbal effecten vervangen door 'Rhythm Rail'

Ja

Het Hammond onderbouw ritme had 10 voices en een auto-functie begeleiding (gekoppeld aan het onder klavier.)

T-400

Toegevoegd Hammond II Rhythm drum machine

 Ja

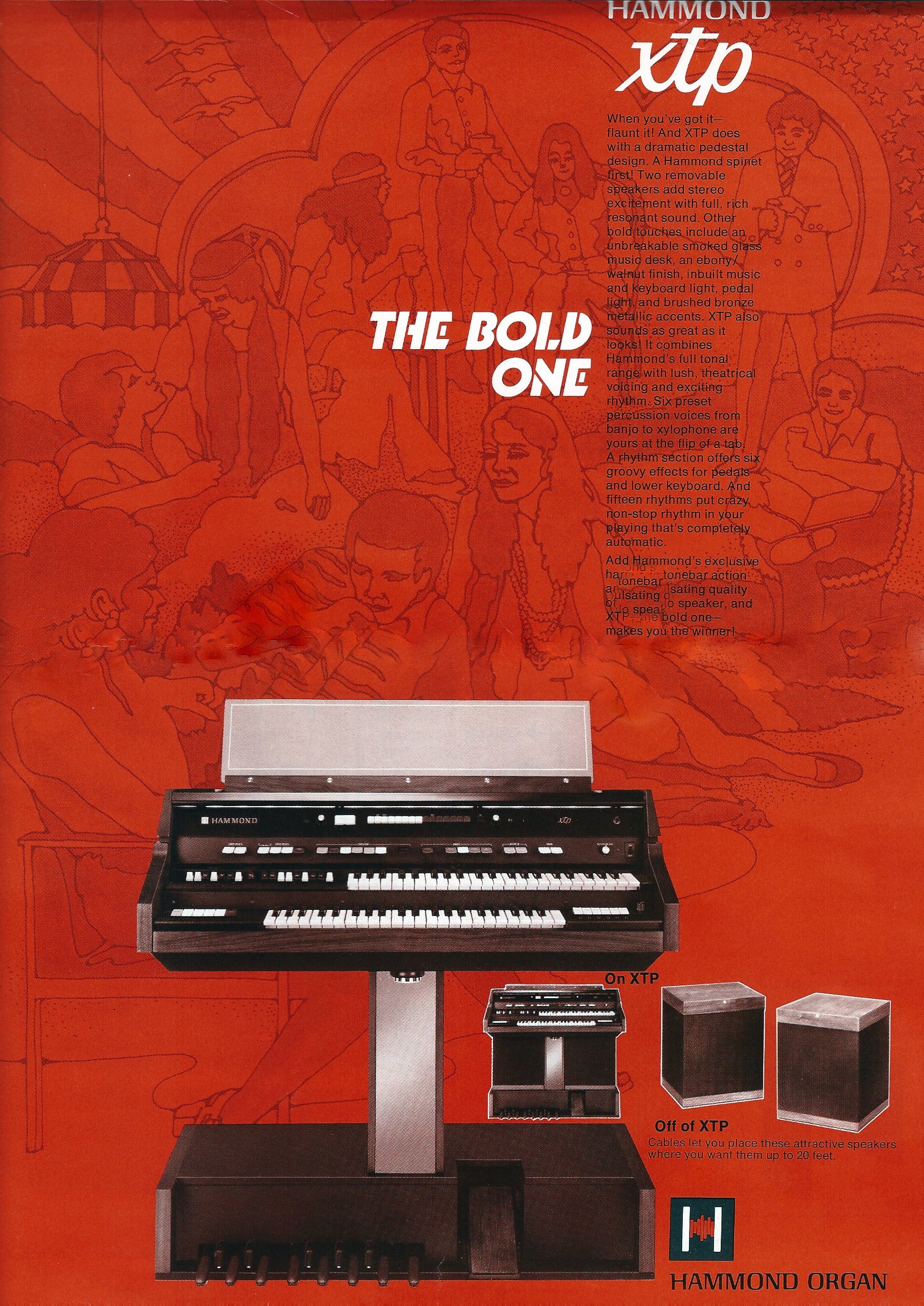

 XTP

Speciale behuizing met een verchroomde sokkel ter ondersteuning van het bovenste gedeelte van de console.

 Nee (zie opmerking)

Leslie 9-pins (model 700 of 710)

In elektrisch opzicht vergelijkbaar met een T-400, maar met een aantal functies, die later zou worden over genomen in de T-500 serie - zoals split vibrato en een standaard Leslie socket. Een reeks van kleine toon kasten (een normale luidspreker en een speciale Leslie-achtige speaker) maakte deel uit van het pakket.

T-500

Grote verandering voor het ontwerp: veel circuits. Nieuwe functies oa. Hammond Rhythm III drummachine, gekleurde tabs, 'Leslie Chorus' effect en split vibrato. Kon worden besteld met een ingebouwd cassettedeck.(C)

 Ja

Sommige modellen hadden standaard een cassette deck.

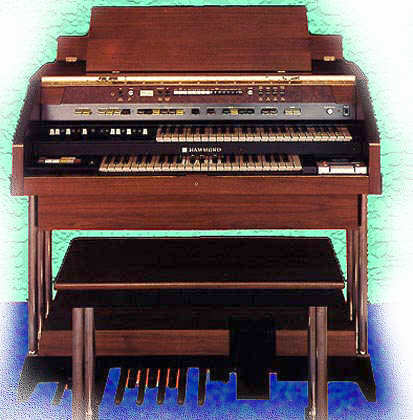

Hammond Denemarken/Duitsland maakten een variant genaamd: TX-500 met een kabinet zoals de X-77 console, echter zonder ingebouwde Leslie.

Hier zeer fraaie een herrinnering aan Ken Griffin
door Geeske bakker op een XT
https://www.youtube.com/watch?v=sx1-_T_dWqQ

Hieronder de TX/500

 en de TTR-100 :



Véél meer over deze fraaie design-modellen is hier te vinden



****************************************************************

 De Rhythm II Machine.

Hier kunt u meer over het ontstaan en achtergrond van deze ritmebox te weten komen.



 Hier nog de XTP:
