Leslie Five Station Control Center

#034751


Zoals tegenwoordig in de betere HIFI-winkels kun je vanuit je luie stoel met een schakelpaneeltje van de ene luidsprekerset naar de andere wisselen. Zo was het indertijd ook mogelijk met de grote Leslie-kasten.

Electro Music ontwikkelde een elegant schakelkastje op een chromen voet, waarop de dealer maar liefst vijf Leslies tegelijk kon aansluiten en snel hiertussen kon switchen om de verschillen aan de klant te kunnen laten horen.
In principe was hij ontworpen voor de volgende Leslie reeks: 122, 122V, 122RV, 142, 222 en 222RV.

Dus niet alleen het klankverschil tussen de onderlinge Leslies was daarmee goed te horen, maar ook vooral het voordeel van het hebben van een reverb-unit in de verschillende boxen (in de encyclopedie worden al deze Leslies uitvoerig omschreven en getoond).
Zelfs tussen Chorale (langzaam) en Tremolo (snel) kon geschakeld worden. Dit was te zien d.m.v. een wit en een blauw lampje in de schakelaar zelf, best ingenieus.

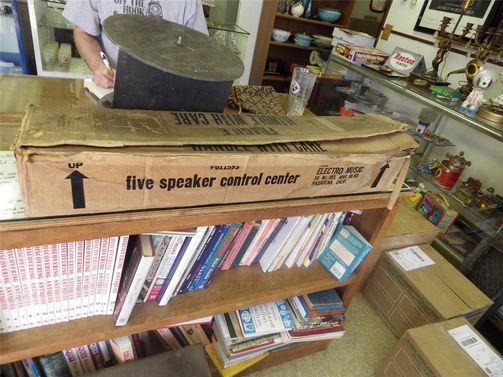

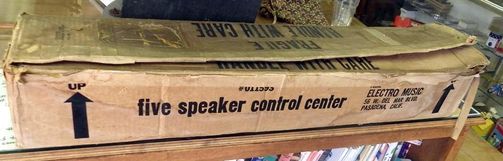

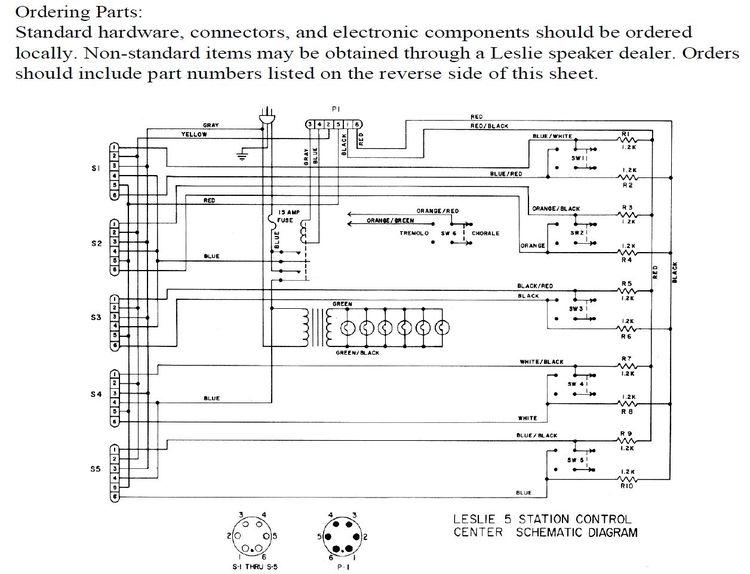

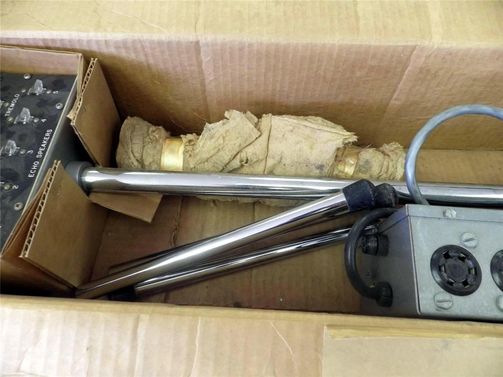

Onlangs is in een opslag een nagelnieuw exemplaar ontdekt, welke we gaan bekijken. Aan het slot van deze pagina het installatie- en aansluitschema en ook de handleiding.















LESLIE FIVE STATION CONTROL CENTER #034751

(117V,60Hz)

The Leslie Five Station Control Center, 034751 allows the dealer to demonstrate from

One to five Leslie speakers at the same time with a single Hammond console. Any

console set up to play with a Leslie Speaker 122, 122V, 122RV, 142, 222, or 222RV

may be used as a demonstrator. Refer to the Leslie price sheet for Console Connector

kits which may be used with this installation.

INSTALLATION:

1. If the console is not already equipped with a Console Connector, install the

appropriate kit, but do not mount or connect the Tremolo control switch.

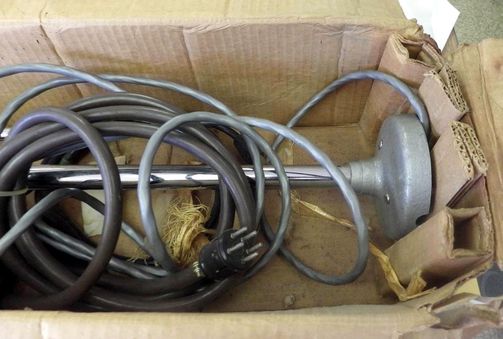

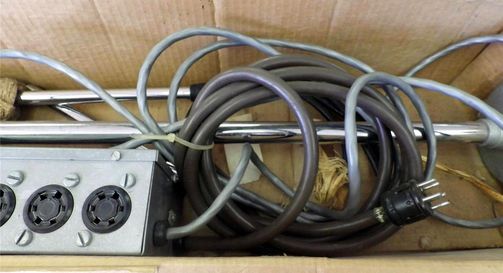

2. Remove the Five Station Control Center from its shipping container and attach the

legs.

3. Inside the console, connect the 018432 Console Connector pigtail to the zip cord

from the Control Center. Use wire nuts to make this connection.

4. Plug the Control Center cable into the 6-contact Leslie socket at the console. Use

the 035659 adapter furnished if the console has a 5-contact tone cabinet socket.

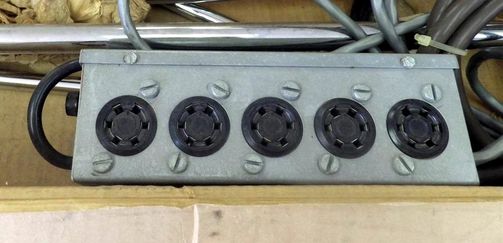

5. Plug the cables from the Leslie Speakers into the sockets on the Control Center

junction box.

6. Plug the Control Center power cord into any polarized 117V 60Hz receptacle which

can supply 13.5 Amperes. The unit is now ready to operate.



OPERATION:

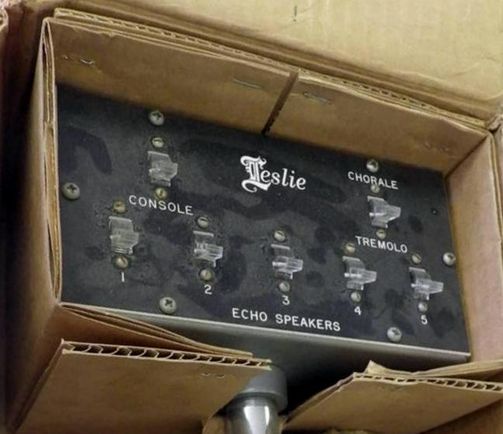

Each of the illuminated speaker switches changes from amber to green as its speaker

is selected to play; the Tremolo switch is blue in the "Tremolo" position and white in

the "Chorale" position. The speakers and Control Center are switched on and off

automatically with the console through an internal relay circuit. The unit is protected

by a 15 ampere fuse, and a parts list and schematic diagram appear on this page

should any service be necessary.

PARTS LIST:

011635 Base & Column Assy 061721 Plug, 6 Pin

011676 Cable Clamp 011254 Relay, DPDT, 10 A

010322 Cap w/Clamp 018036 Resistor, 1.2K 1/2W 10%

034793 Fuse, 15 Amp 060459 Socket, 6 Contact

055178 Fuseholder 012542 Switch Assy, Tremolo, Wht-Blu

012757 Lamp, Submin, 1768 012591 Switch Assy, Echo, Amber-Green

011528 Leg Assy 011718 Transformer, 6V

035659 Adapter, Cable
