LESLIE MODEL 540



Ook Leslie 540 is bedoeld als uitbreiding van een bestaande Leslie met meerdere kanalen.
Het is een 2-kanaals box, die geen rotors en geen enkel effect aan boord heeft.
Het is puur een stereo box met versterker.

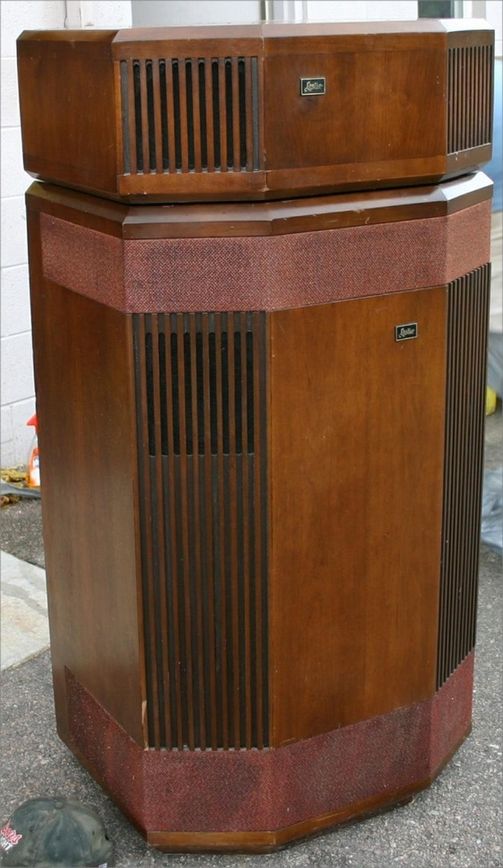

Hij was eigenlijk ontworpen om op een 705 of op een 720 te plaatsen voor meerkanalige orgels en was de verbeterde opvolger van Leslie model 520 (Zie aldaar)

Amplifier Type Solid State
Output Power 45 Watts x 2
Drum None
Horn None
Speeds None
Interface 11 Pin

  • Height 10 inches.
  • Width 28 inches.
  • Depth 21 inches.
  • Has no rotors and 2 speakers.
  • Accepts 2 channels from the source.
  • The amp provides 70 Watts of RMS power.

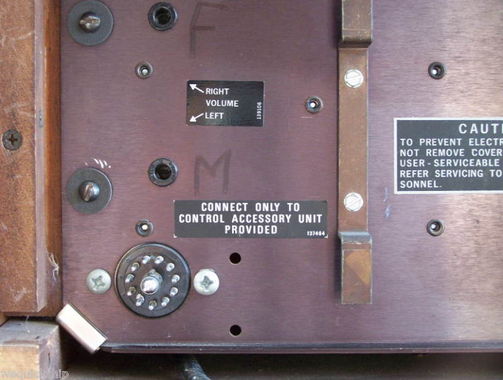

  • An 11 pin connector:
    1. Flute/Tibia audio
    2. Main/Stationary audio
    3. No Connection
    4. Audio Ground
    5. Control Supply Common
    6. Control Circuit Common
    7. Fast Motor Control
    8. Slow Motor Control
    9. No Connection
    10. Aux #1
    11. 29 VDC for control head
  • Leslie recommends it for use with Leslie 705 and 720.

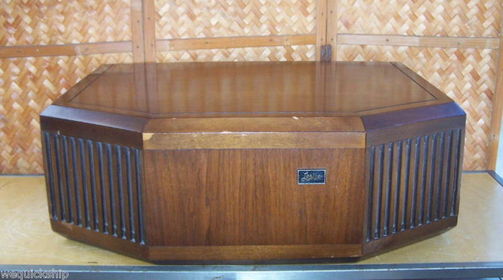

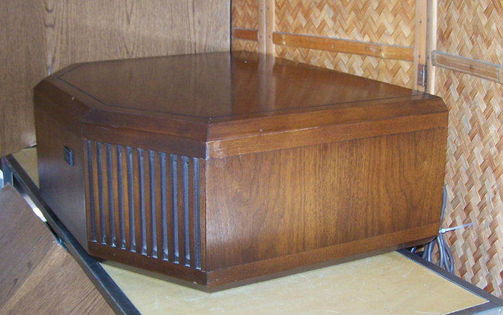

  • Has a wood cabinet.

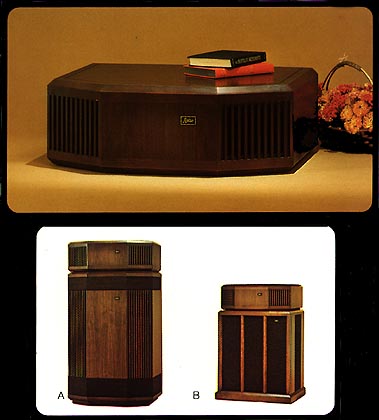

Links (A) in combinatie met een 720 en rechts (B) met een 705
