De beroemde X-5
Non tonewheel

Ontworpen door Mr.
Kakehashi in Japan
Oorspronkelijk uitgebracht als Ace Tone
Bedoeld voor 9 pin Leslies zoals de Leslie 760





Hier een fraaie X5 uitleg-video:

https://www.youtube.com/watch?v=x8GSIuzdNW0



De X- 5 mag wel worden verondersteld een van de beroemdste portables te zijn geweest van het na toonwiel tijdperk en zeker in combinatie met de Leslie 760
Het was een van de modellen, die qua sound het dichtst bij de toonwiel kwam.
Veel Hammond orgels, zowel huiskamer modellen als portables, maar ook de ritme boxen zijn in Japan ontwikkeld door de beroemde ontwikkelaar Mr. Ikutaro Kakehashi, de man die later de ROLAND fabieken stichtte.

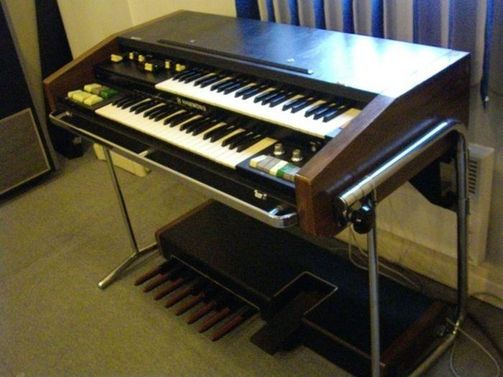

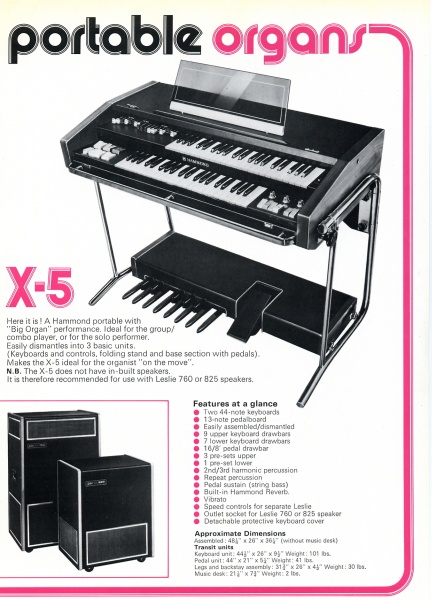

Model X5 (voorzien van een aansluiting voor 9 pin Leslie 760/770)

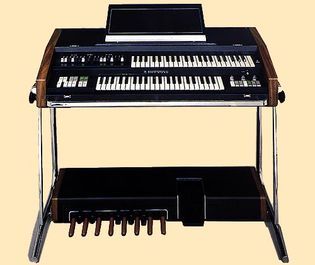

Deze afbeelding toont een latere versie met Leslie On Reverb en Manual Bass (groene schakelaar rechts)

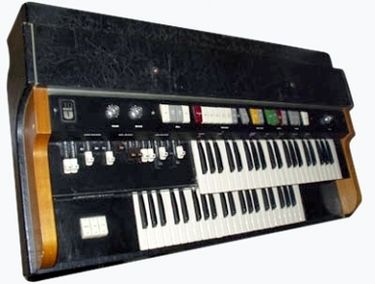

De X-5 is eigenlijk een Hammond derivaat van de door Mr. Itukaro Kakehashi oorspronkelijk gebouwde Ace Tone Gt-7 die hieronder staat afgebeeld.

En hier op video te zien:



https://www.youtube.com/watch?v=_YtyqJ3sH1Y

Afmetingen: 113x64x91 (BHD, cm), 75kg
Klavieren: Boven en onderklavier, 44 toetsen elk.
Pedalen: 13-note aangehangen

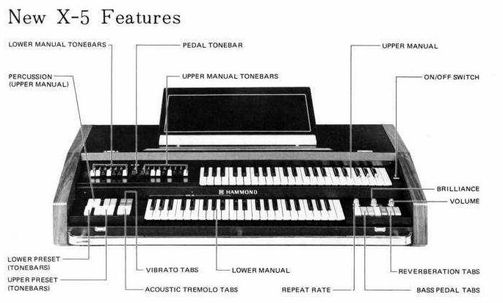

Controls: 4 presets, 9 drawbars voor upper manual,
7 voor lower, 1 drawbar (16'+8') voor pedalen.
3 chorus/vibrato niveaus
percussion (2nd and 3rd harmonics)
Features:

string bass unit en Leslie 760 interface met schakelaars.

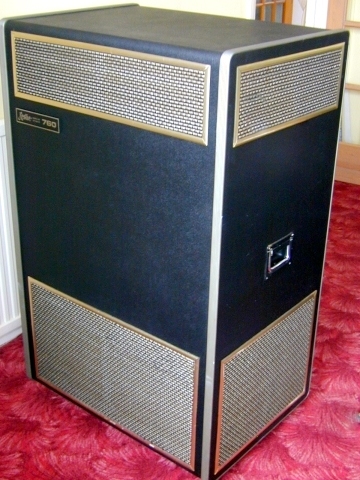

Hieronder de afbeelding van de ongekend populaire Leslie 760

De Leslie 760 (zie verder bij de Encyclopedia over Leslie) werd in Europa geleverd zoals afgebeeld maar later ook in een geheel zwarte vinyl uitvoering met louvres.
Een zwak punt bij de X 5 was de 9 pin Leslie aansluiting. Deze bevond zich in het onderste deel aan de achterkant. Als het orgel in het schnabbel circuit werd gebruikt - het eigenlijke domein van een portable - dan gebeurde het nog al eens dat aanwezigen op de dansvloer te dicht bij het orgel kwamen en in al hun enthousiasme op de Leslie kabel stapten.
Daardoor ontstond bij een portable vrijwel altijd kortsluiting, aangezien zowel de 6 pin (Porta B) en de X 5 de 220 volt gewoon door de Leslie kabel hadden lopen. Als je de storing dan snel even wilde verhelpen dan kreeg je als organist ook dansles als je onverhoopt aan de 220 volt pakte. Maar meestal was de pret over, want het orgel deed het dan absoluut niet meer.
Bovendien was de 6 pin Leslie connector bij een L 100 PN(S) steviger dan de 9 pin.
De 11 pin versie is ontstaan toen als gevolg van veranderde wetgeving geen 220 volt meer langs signaalkabels mocht lopen en elk instrument zijn eigen netspanningskabel moest hebben.

Hier een Leslie 760 uileg video:
https://www.youtube.com/watch?v=p5azHLwUmZ0


De X-5 kreeg bijna ongemerkt een modificatie en werd vervolgens versie X-5 MK2.
Navolgende verbeteringen werden aangebracht:

De bass-to-lower schakelaar waardoor men op het onderklavier ook de bas kon spelen en een tune control, waarme het orgel met andere instrumenten fijn gestemd kon worden.

Hieronder een link naar een X5 MK II video.
https://www.youtube.com/watch?v=x8GSIuzdNW0

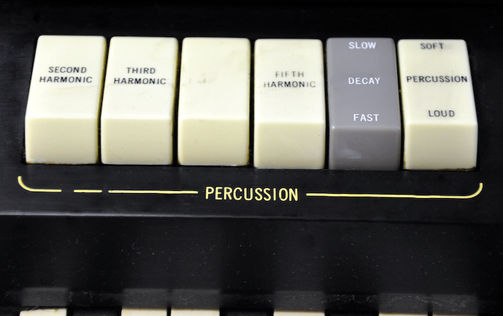

Hieronder het registerpaneel van een X 5

Op dit paneel is wel iets vreemd aan de hand met de onbedrukte schakelaar, want tussen de 3rd en de 5th zit nooit een ander percussion register.

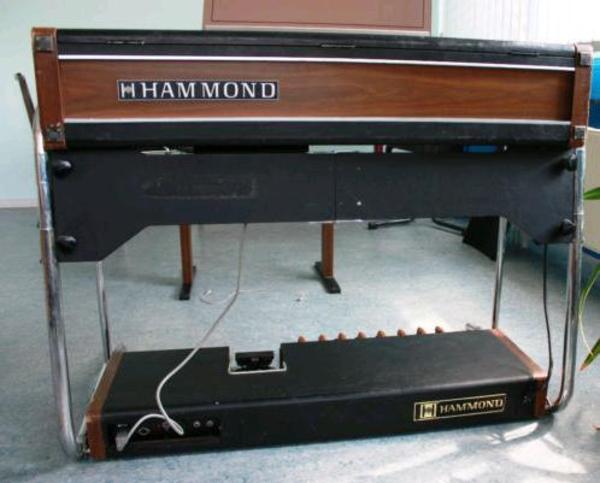

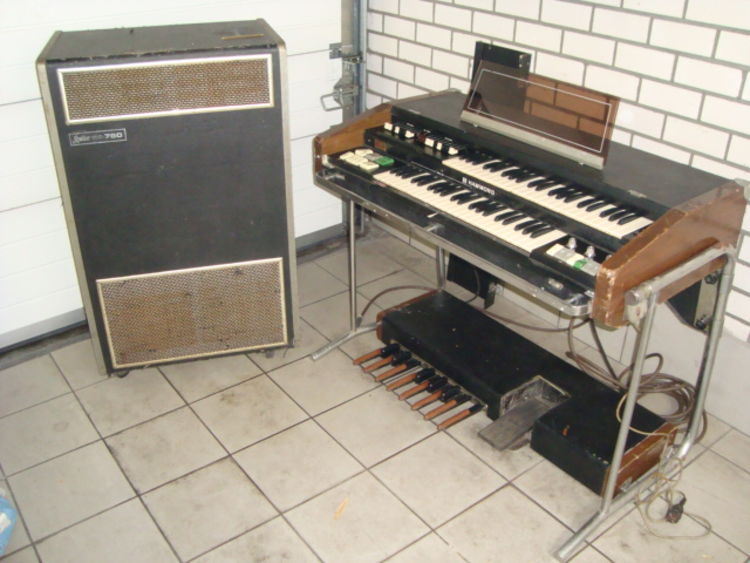

Hieronder het werkpaard met de Leslie 760

Kennelijk heeft deze set een zwaar buhne leven gekend.







Ondanks is een uniek orgel ontdekt: de X-5 in een SPINET-MODEL.
Dat model stond bekend als AceTone XA-333!

WAAROVER HIER ALLES TE LEZEN IS
