Model G
Zoals model C zijn naam ontleende aan CHURCH, kreeg de G-serie zijn naam uit het woord "Gouvernment"
Verwar dit model niet met model G, het Grand Church Organ.
Dit specifieke model (army-) G werd gebouwd in opdracht van de US. GOVERNMENT"
Ze waren bedoeld voor gebruik in kapellen en kerken van allerlei denominations zoals dat zo mooi heet, o.a. voor de mess van officieren van het Amerikaanse leger en in de zg. "recreational service buildings" hetgeen kon varieren van politiebureaus, kantines van universiteiten en sport-accomodaties.
Aangezien op 6 december 1941 de oorlog met Japan uitbrak en dit tevens de aanzet was tot de oorlog met Duitsland, is er mogelijk een vervolgorder geweest. Aan de hand van de serienummers kom ik namelijk tot 3.248 orgels. De produktie van de G start al in de loop van juni 1941. Hammond levert elk instrument met de box G-40, die gelijk is aan de B-40, behalve dat de G-40 een nagalmunit heeft. Orgel en box zijn gemaakt tot november 1944. De G is identiek aan de D, alleen heeft de kast aan de zijkant afneembare handvaten en zit er geen houtsnijwerk op. Het orgel is alleen gemaakt met 82 toonwielen.
Hier eerst de engelse omschrijving:
U.S. GOVERNMENT PURCHASED EQUIPMENT
MODEL G CONSOLE AND TONE CABINET
The Model G consoles and tone cabinets were built for the Government and are now to be found in use throughout the United States and foreign countries in chapels of all services, Officers Clubs or recreation service buildings. The console is identical to the Model D, except for the decorative woodwork and the provision for detachable handles.
The tone cabinet (Model G-40) contains two amplifiers and four speakers mounted in a horizontal row and is electrically similar to Model B-40 tone cabinet, but has a reverberation control unit.
Produced from June 1941 to November 1944.
MODEL C-2G, C-3G CONSOLES AND HR-40G
These consoles are identical in appearance to the C-2 and C-3 except that a monitor speaker is located on the lower left hand side.
The preamplifier in the C-2G is designed to operate the monitor speaker.
In the preamplifier is the same as in the C-3.
A small auxiliary amplifier drives the monitor speaker.
In both Models, B+ voltage from the tone cabinet is required to make the monitor speaker operative.
The HR-40G is identical to the HR-40 except that it is equipped with a standard 6 conductor cable which must be used in conjunction with the C-2G
C-2G was in production June 1952 to March 1953.
C-3G was in production January 1955 to ???
advertenties 1944
Hieronder: kerkdienst op OHAMA beach:

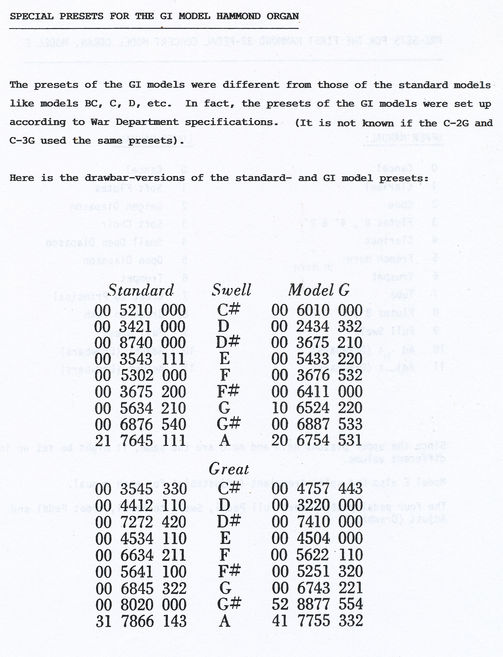

Net als veel Hammondmodellen met een speciaal "doel"of "Missie",
kregen deze modellen , speciale, doior het "War Department" voorgeschreven presets.
Hieronder gaan we ze bekijken:

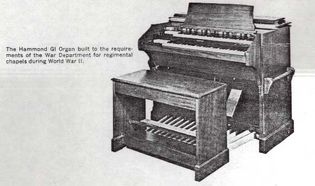

Model "GI"
tonewheel
Speciale leger uitvoering
Juni 1941-Nov 1944
3250 ex.

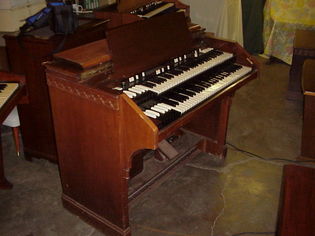

Model "GI" of C2-G
tonewheel
Aangepaste C2 uitsluitend gebouwd voor de USA overheid.
Juni 1952-Maart 1953

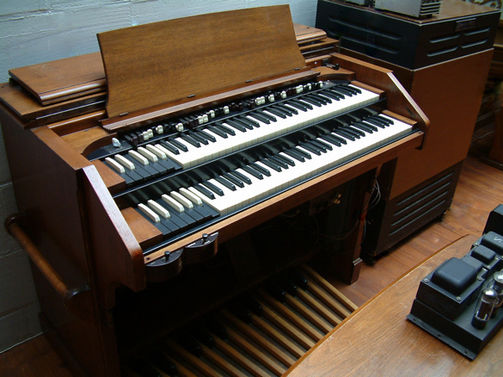

Het orgel was identiek aan het voorbesproken Model D, behalve dat het decoratieve houtsnijwerk was weggelaten en aan de beide zijkanten zaten verwijderbare handvaten,
omdat deze modellen nogal veel verplaatst zouden worden.

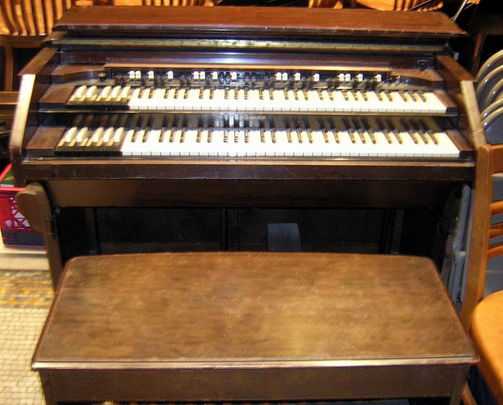

De eerste G, dus zonder percussion
Het toonkabinet G-40 bezat 2 versterkers en 4 stuks speakers.
Dit kabinet was technisch gelijk aan de B-40: de G-40 had als extra een reverb unit.

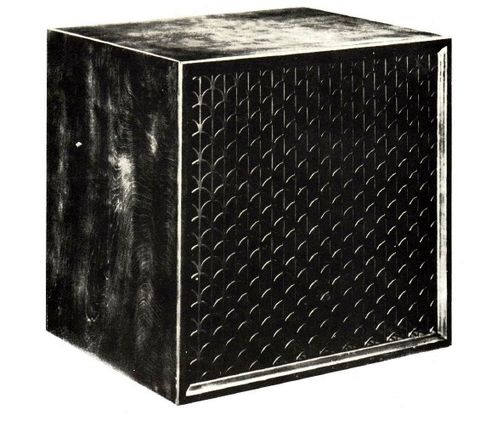

G-40
B-40
Productie van Juni 1941 tot Novemder 1944.
************************************************************************
Model C-2G en C-3G consoles en hun HR-40G toonkabinet baseerden zich op de C-2 en de C-3. De G-modellen hadden links onder het klavier een MONITOR-SPEAKER.
De voorversterker in de C-2G is daartoe ontworpen om die monitor aan te sturen.
In de C-3G werkt de versterker hetzelfde als in de C-3
Een kleine extra Auxiliary versterker drijft hier de monitor aan.
Vibrato draaiknop linksboven en rechts een Leslie 122N of 147N
***********************************************************************

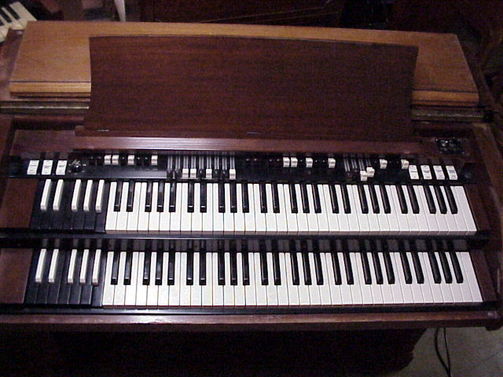

Vibrato knop linksboven en rechtsboven de percussion
*************************************************************************

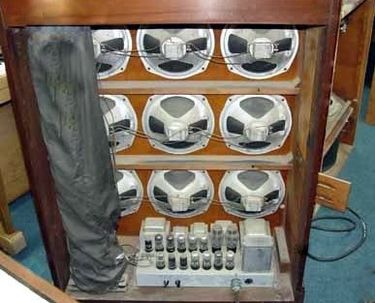

De beide modellen draaiden ook op het toonkabinet HR-40G. Deze was geheel identiek aan de HR-40, behalve dat deze standaard een 6 aderige conductor-kabel had in combinatie met de C-2G.
C-2G: gebouwd van Juni 1952 tot Maart 1953
C3-G: gebouwd vanaf Januari 1955 tot ?
************************************************************************
Zoals hierboven te zien, waren er een groot aantal boxen op de "G" aan te sluiten.
