LESLIE MODEL 21 H

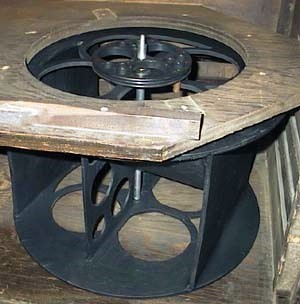

De leslie 21 H lijkt al heel veel op een 122 of 147, maar de bovenrotor stuwt alles door slechts één serie louvres rondom, terwijl de latere vergelijkbare modellen allemaal twee louvres rondom hebben.
Dit model was eigenlijk puur gemaakt voor de gebalanceerde output van een Hammond met G-G aansluitingen (bijv. model B of C )

Interessant is op te merken, dat in verschil met latere cabinetten de 21H een ELECTRO-DYNAMISCHE speaker had net als model 31 (- A, -H en -W )

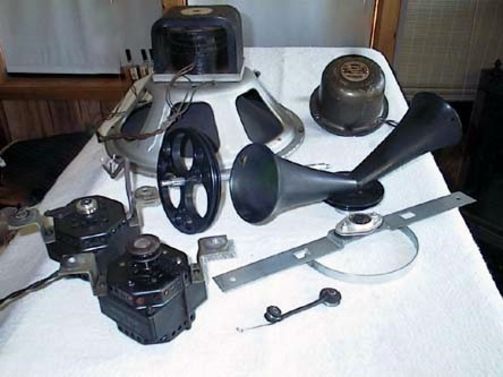

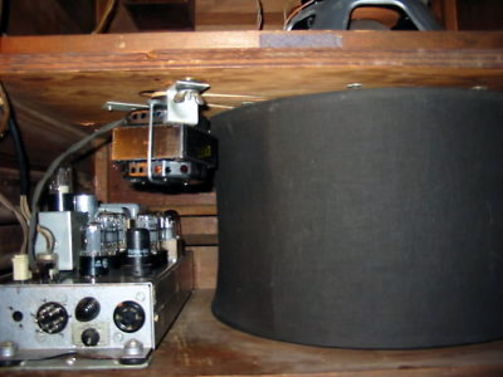

Dit betekent, dat de 15"woofer geen permanente magneet had zoals bij speakers tegenwoordig gebruikelijk is, maar hij had één grote draadspoel, die als magneet werkte

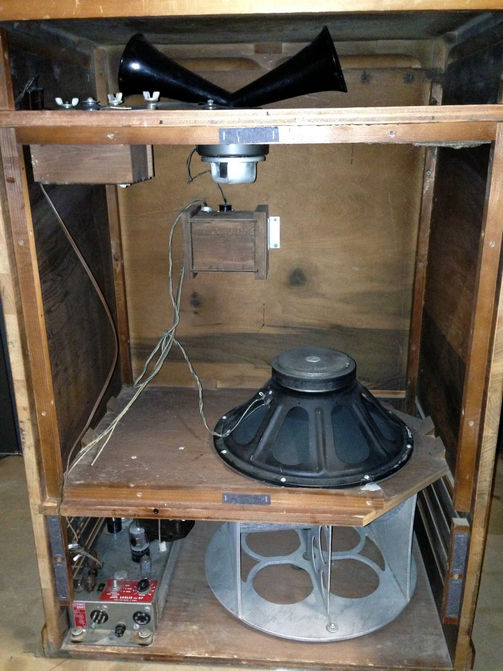

mits ingeschakeld. (zie foto's hieronder)
Deze spoel was op zodanige manier gewonden, dat deze ook als "filter choke" diende voor de versterker-voeding.

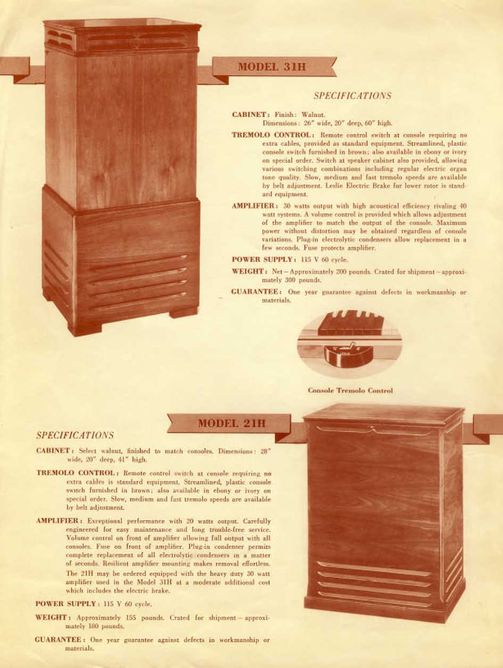

Height 41 inches.
Width 28 inches.
Depth 20 inches.
Has 2 rotors and 2 speakers.
Accepts 1 channel from the source.
The amp provides 30 Watts of RMS power.

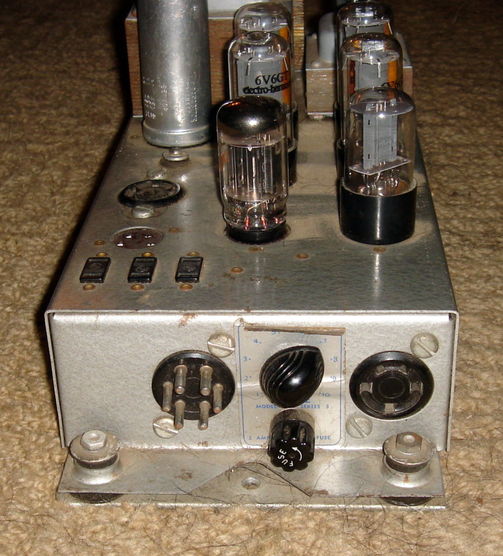

A 6 pin connector:
1. G-G Signal Black
2. Audio Ground
3. AC Power Return
4. AC Power Hot
5. No Connection/Preamp B+
6. G-G Signal Red
Leslie recommends it for use with Hammond only.

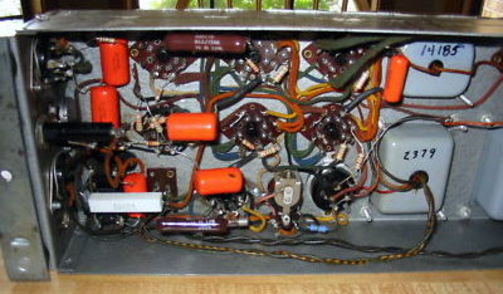

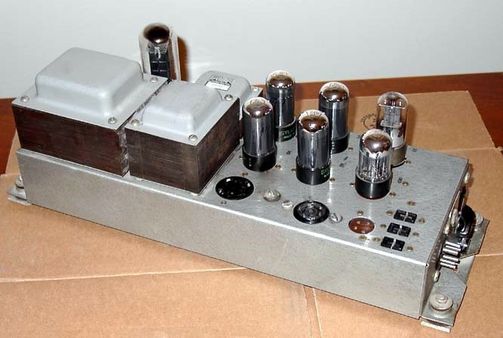

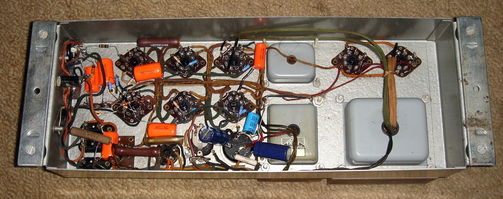

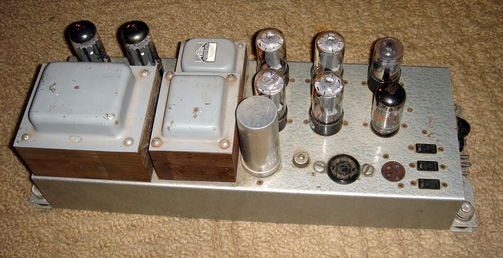

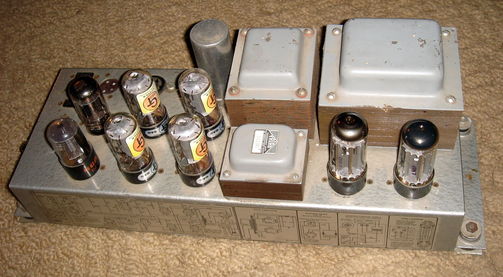

Has a warm-toned vacuum tube amp.

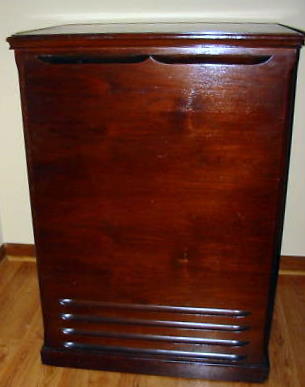

Has a wood cabinet.

Amplifier Type 1 Channel Vacuum Tube
Output Power 20 or 30 watts** (afhankelijk van versterker versie)
Drum 1 - 15" Speaker
Horn 1 - Compression Driver
Speeds 1 Speed (Stop/Tremolo)
Interface 6 Pin Balanced
