Mini TOONWIEL-DEMONSTRATIE Unit
Tja, daar sta je dan als Hammond verkoper in een (destijds mééstal nog een pianowinkel) uit te leggen, wat een toonwielorgel inhield. Dat was best wel een opgave.
Totdat Hammond op het idee kwam een zéér aanschouwelijk, volledig werkende miniatuur uitgave van het toonwiel principe in een koffertje aan de verkopers mee te geven.
Het geheel werkte op twee grote "zaklantaarn batterijen" en er zat zelfs een outputje op, zodat het geheel zelfs te hóren was! Er zijn er nog redelijk wat in omloop en die worden uiteraard als kostbare kleinoden bewaard. Er gaat een gerucht, dat ze in Norwich United Kingdom gemaakt zijn, maar zeker is dit (nog) niet.

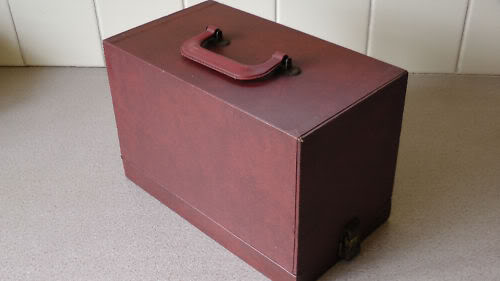

Het geheel zat in dit handzame koffertje (let op de clip onderaan)

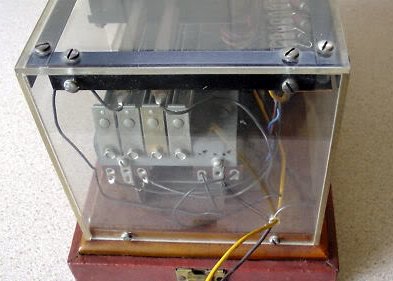

De clip (aan één zijde) werd opengemaakt en de hele kap kon er dan vanaf getild worden.
Je ziet hier op de bodem het andere gedeelte van de clip.

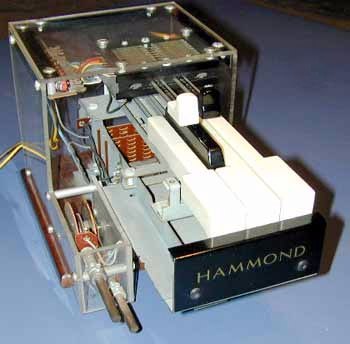

Zelfs het Hammond logo was er opgezet

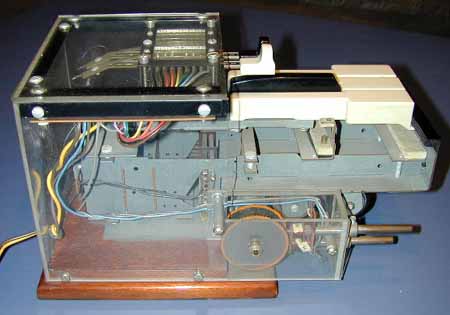

De toonwielen zaten onder en naast de linkertoetsen

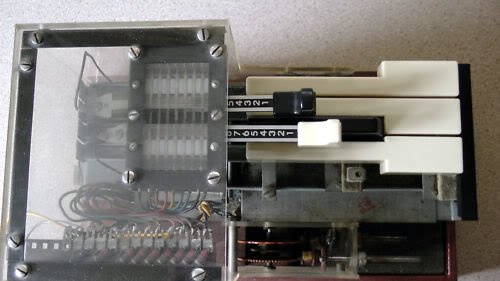

Even een bovenaanzicht

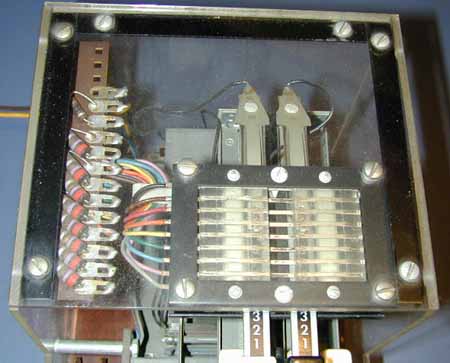

Hier de "intensity-resistors"van de drawbars

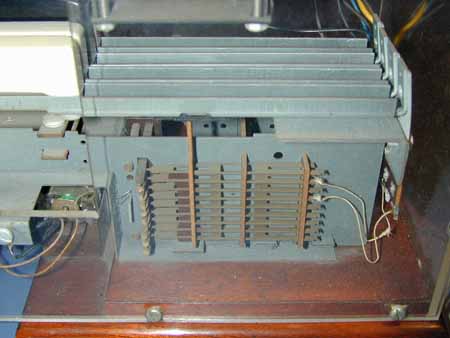

Aan de rechterzijkant zaten de toetskontakten, waarvan er slechts 2 aangesloten waren.

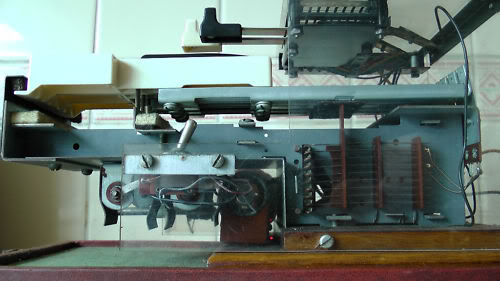

totale zijkant rechts:

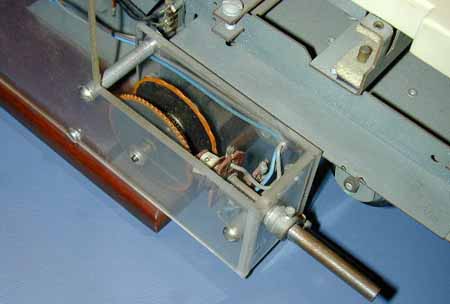

De toonwielen produceerden tonen met 3 octaven verschil

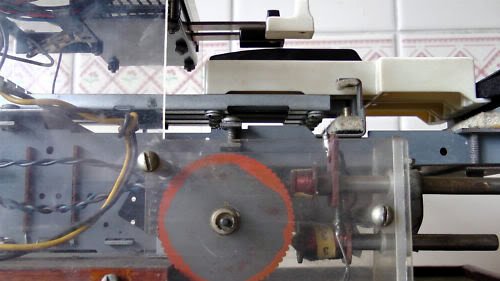

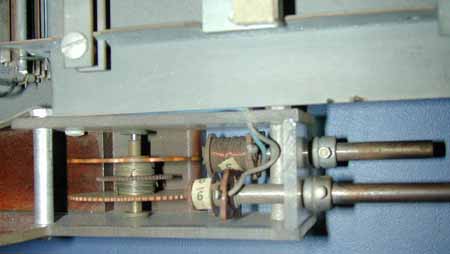

Hier zie je duidelijk de gewonden "Pick-up" spoeltjes
Al met al een zeer leuk apparaat, wat letterlijk een inkijk geeft in het toonwiel principe.
PS: Er doet een gerucht de ronde, dat de "One-Note-Samba"
indertijd voor dít instrument geschreven is !
