Hammond Reverb Demo- Unit

Om de orgelspelers in een orgelwinkel met het fenomeen REVERB in aanraking te brengen en dit te promoten, werd hiertoe een op- en inbouwunit ontworpen voor in een M-3 ter demonstratie van het reverb effect, wat c.q.in een orgel, of box ingebouwd kon worden.
Het type was ETK-2 (als "alles in een kastje" voor naast het orgel heette hij ETK-1).

De unit bestond uit 3 delen:

1. Een los op de M-3 staande Luidspreker box
2. Een necklace reverb-veren unit met 3 veren
3. Een versterker voor de reverb-unit.

De unit werd in 1957 in opdracht van Hammond gebouwd door speakerbouwer ROLA/Conn.
Speakerbox-afmetingen in inches: 20 x 9 x 5 1/2 .

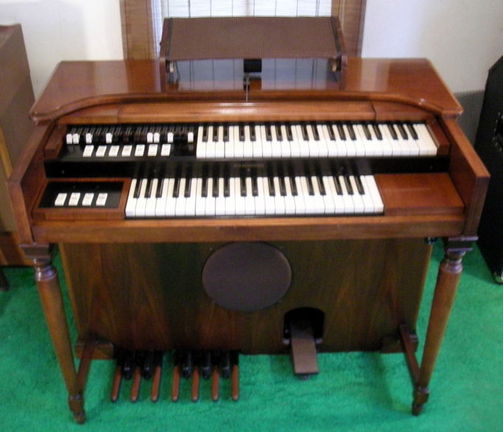

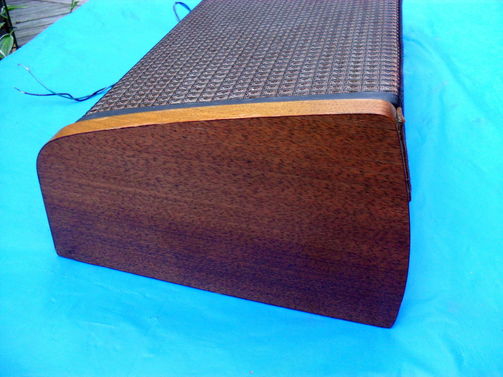

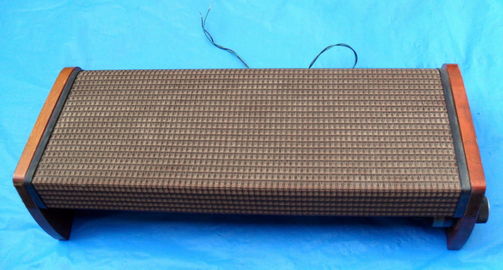

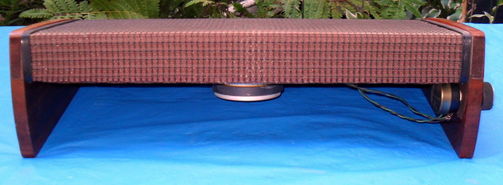

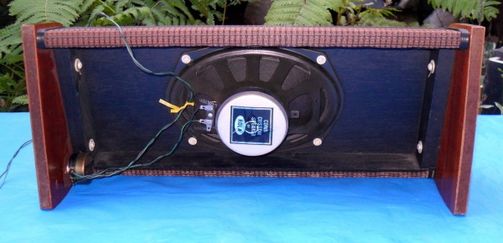

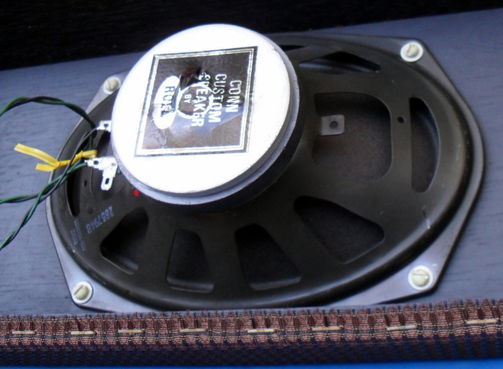

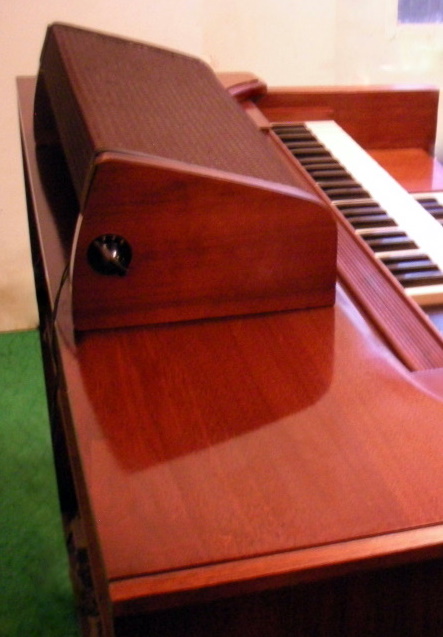

We gaan eerst de opzet-speaker bekijken:

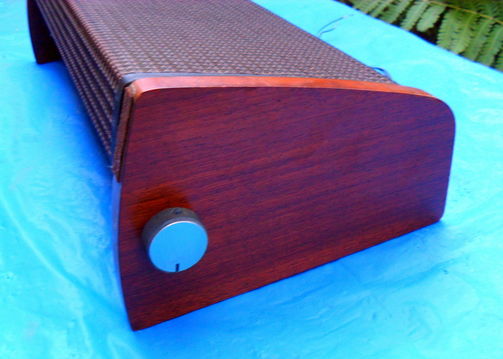

 Hier met een andere volume-knop:

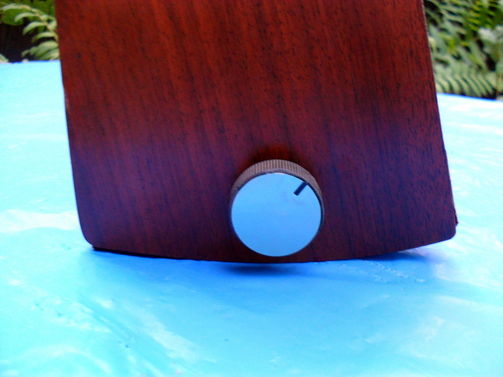

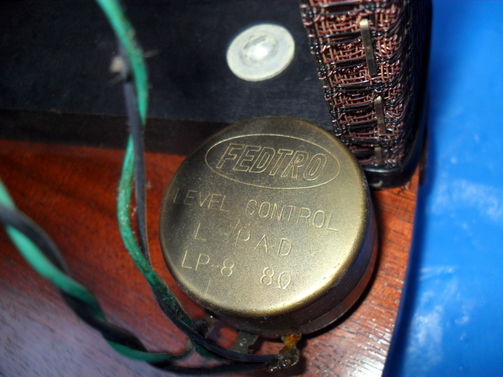

 Hier de potmeter aan de binnenkant:

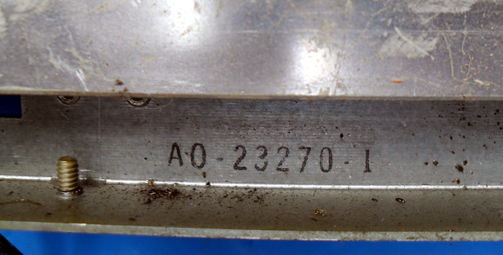

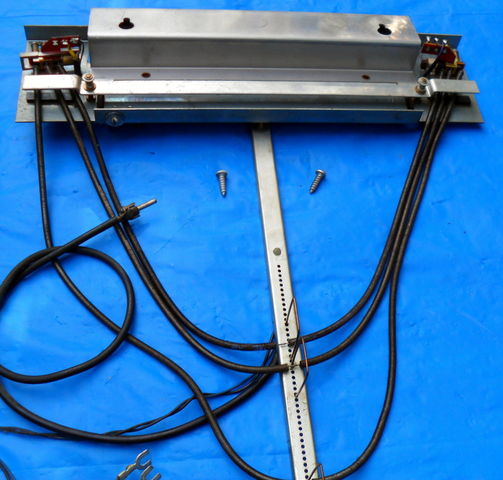

Dan gaan we kijken naar de necklace veren-unit.

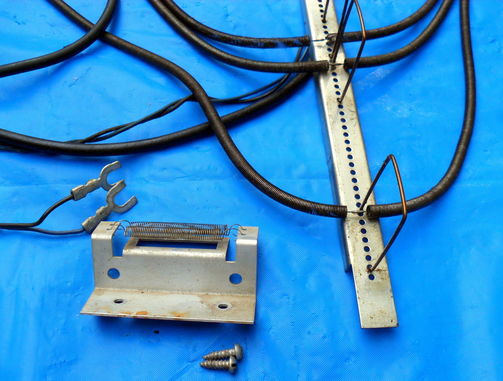

Eerst het ophang-systeem:

Hier tegen de binnenkant van het orgel geplaatst:

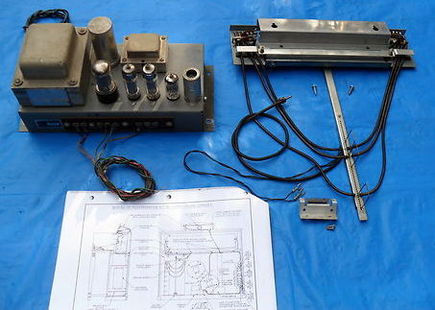

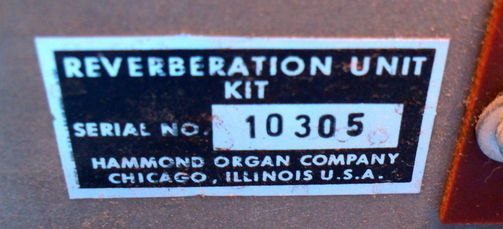

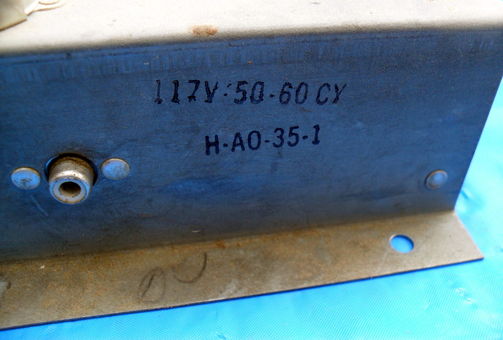

Hier de necklace, de versterker en het schema:

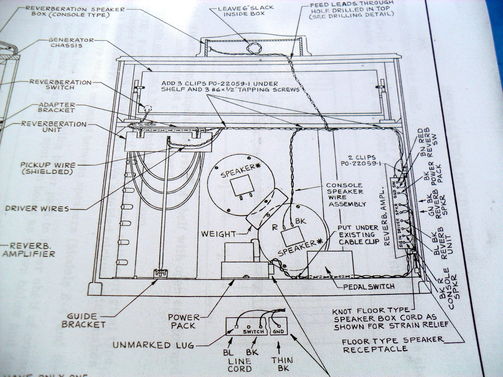

 Hier de inbouw tekening:

En dan gaan we naar de speciale inbouw-versterker:

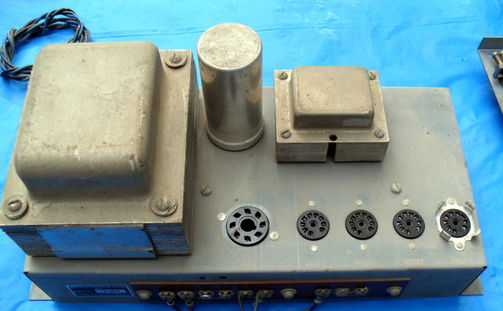

Hier kale versterker:

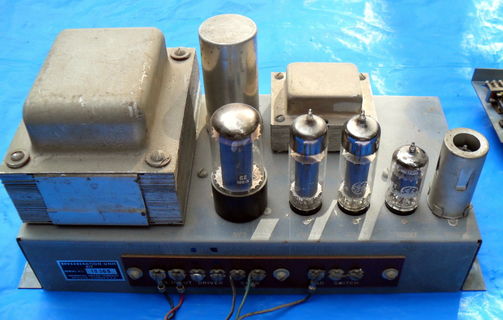

En hier weer compleet met buizen:

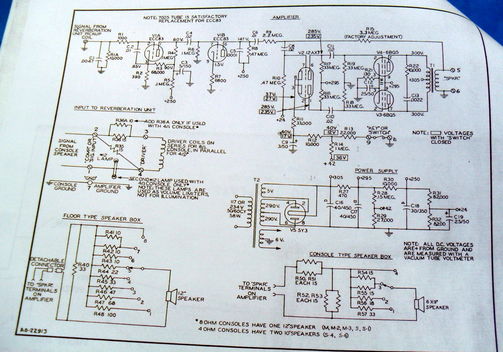

Hieronder een stuk van het versterker-schema:

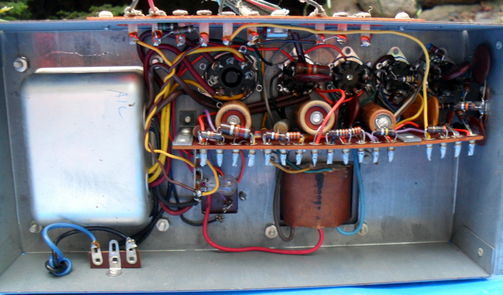

En tot slot  de versterker onderkant:

Hier is een stuk te lezen over de ontwikkeling en toepassing van REVERB door Hammond.
