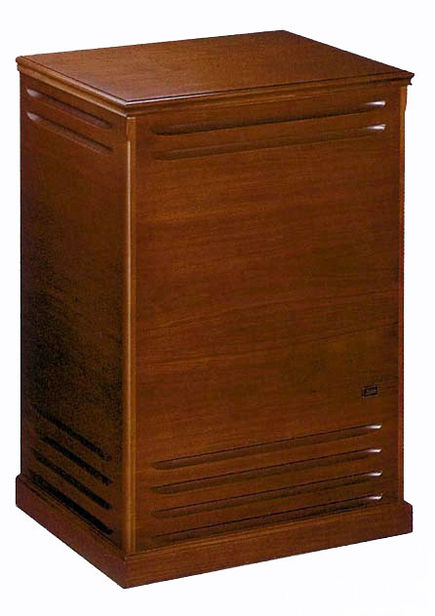

LESLIE MODEL 122 XB


Dit is de nieuwste generatie Leslie 122, die toepassing vinden op de recente 11 pin orgels zoals XB modellen, de New B 3, de Ultimo etc.
Echter door de 6,3 mm jack-input is er nog van alles méér op aan te sluiten.
Voor de oudere Hammonds zijn er connector kits te verkrijgen en als optie is een voetschakelaar leverbaar.

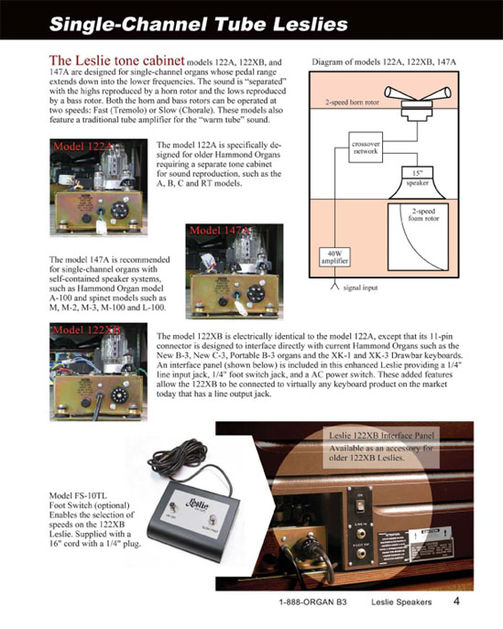

Feitelijk is de XB versie een 122 met een 11 pins aansluiting en een apart netsnoer.
Als gevolg van veranderde wetgeving mag de netspanning niet meer aangevoerd worden zoals gebruikelijk bij de oudere 6 pin Leslies.

  • Height 41.625 inches.
  • Width 29.25 inches.
  • Depth 20.625 inches.
  • Has 2 rotors and 2 speakers.
  • Accepts 1 channel from the source.
  • The amp provides 40 Watts of RMS power.
  • An 11 pin connector:
    1. Audio Signal Hot
    2. No Connection
    3. No Connection
    4. Audio Ground
    5. Control Supply Common
    6. Control Circuit Common
    7. Fast Motor Control
    8. Slow Motor Control
    9. No Connection
    10. No Connection
    11. 29 VDC for control head
  • Leslie recommends it for use with Hammond XB series.
  • Has a warm-toned vacuum tube amp.
  • Has a wood cabinet.







Hier kun je een mooie uitleg video zien:

https://www.youtube.com/watch?v=1cV5j7QcVlE&feature=related

en hier nog een:

https://www.youtube.com/watch?v=-QqmhFey9Is&feature=BFa&list=ULrLujVAf1jJo&lf=mfu_in_order
